Einbauanleitung

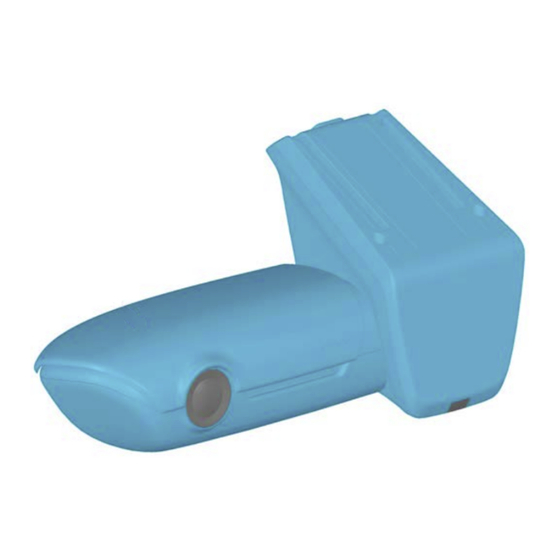

Audi Universal Traffic Recorder DE
Typ: 900 SG 01
Genehmigungsnummer: KBA 91793
im
Audi e-tron 2019 ►
Audi e-tron Sportback 2020 ►
Für Leitungssatz 4G0.063.511.T
für Lieferumfang
Frontkamera 4K0.063.511
Unfallkamerasystem
Audi Original Zubehör
Ausgabe 01 08/2021
Kundendienst. Technische Information
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Audi Universal Traffic Recorder
Inhaltszusammenfassung für Audi Universal Traffic Recorder
- Seite 1 Service Einbauanleitung Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnummer: KBA 91793 Audi e-tron 2019 ► Audi e-tron Sportback 2020 ► Für Leitungssatz 4G0.063.511.T für Lieferumfang Frontkamera 4K0.063.511 Unfallkamerasystem Audi Original Zubehör Ausgabe 01 08/2021 Kundendienst. Technische Information...
-
Seite 2: Inhaltsverzeichnis
..............Randbedingungen für den Einbau des Audi Universal Traffic Recorder . -
Seite 3: Allgemeine Hinweise
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Allgemeine Hinweise Bitte diese Anleitung sorgfältig durchlesen und die Gefahr-, Warnung-, Vorsicht-, Hinweis- und TIPP-Be- schreibungen beachten, bevor der „Audi Universal Traffic Recorder“ montiert werden. -
Seite 4: Sicherheitshinweise
Der Einbau des Audi Universal Traffic Recorders muss von einer Fachwerkstatt durchgeführt werden. Zur Montage werden spezielle Werkzeuge sowie ergänzende, fahrzeugspezifische Literatur benötigt. Unsachge- mäßer Einbau kann zu Schäden am Fahrzeug oder am Audi Universal Traffic Recorder führen. Die in dieser Einbauanleitung beschriebenen auszuführenden Arbeiten am Fahrzeug können sich durch Mo- dellpflegemaßnahmen unter Umständen ändern. -
Seite 5: Reparaturhinweise
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Reparaturhinweise Kontaktkorrosion Kontaktkorrosion kann entstehen, wenn nicht geeignete Verbindungselemente (Schrauben, Muttern, Unter- legscheiben) verwendet werden. Aus diesem Grund werden nur Verbindungselemente mit einer speziellen Oberflächenbeschichtung verbaut. -
Seite 6: Bauteilübersicht Und Lieferumfang, Übersicht Einbauort
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Bauteilübersicht und Lieferumfang, Übersicht Einbauort Bauteilübersicht 1 - Frontkamera 2 - Sichtschutzfolie 3 - Leitungssatz mit Montagefuß für Front- kamera mit vormon- tierter Klebefolie 4 - Kabelbinder q N.020.904.5 q nicht dargestellt 5 - Schaumstofftülle... -
Seite 7: Lieferumfang Leitungssatz 4G0.063.511.T
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 HINWEIS Teilenummern für Serviceteile sind aus ETKA (BTNr. 063-050) zu entnehmen. Lieferumfang Leitungssatz 4G0.063.511.T Muss separat bestellt werden: Anzahl Bauteilbeschreibung Kennzeichnung UTR-Leitungssatz Bordnetz 4G0.063.511.T... -
Seite 8: Übersicht Einbauort
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Übersicht Einbauort A - Anschluss Bordnetz B - Position Frontkamera C - Anschluss Masse 4 Bauteilübersicht und Lieferumfang, Übersicht Einbauort... -
Seite 9: Arbeitsablauf
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Arbeitsablauf Vorbereitende Arbeiten Liste der Elsa-Verweise: zu beziehen über den Audi-Kundendienst oder https://erwin.audi.com – Batterie abklemmen⇒ E lektrische Anlage; Rep.-Gr. 27; Batterie; Batterie ab- und anklemmen –... - Seite 10 Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 – UTR-Leitungssatz Bordnetz entlang der A-Säule Beifahrerseite zum Sicherungsträger im Beifahrerfuß- raum verlegen. – Bodenbelag zur besseren Demontage des Sicherungsträgers -B und D- im Beifahrerfußraum zur Seite klappen.
-
Seite 11: Fahrzeug Zusammenbauen
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Anschluss UTR-Leitungssatz Bordnetz Klemme 15 (grün) am Sicherungsträger -D- – Die freie Leitung (grün) des UTR-Leitungssat- zes in die freie Kam- mer -4- einpinnen. -
Seite 12: Montage Der Frontkamera
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Montage der Frontkamera Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel ◆ Kalibriertes Maßband oder Stahlmaßstab Bedingungen Die Raumtemperatur muss 20 °C +/- 4° C betragen. - Seite 13 Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 -3- Schablone an der Mitte und der Oberkante der Front- scheibe von außen anlegen und mit Klebeband fixieren. Schrift der Schablone muss nach oben außen zeigen.
-
Seite 14: Abschließende Arbeiten
Einbauanleitung - Audi Universal Traffic Recorder DE Typ: 900 SG 01 Genehmigungsnum- mer: KBA 91793 Ausgabe 01 08/2021 Abschließende Arbeiten – Batterie anklemmen⇒ E lektrische Anlage; Rep.-Gr. 27; Batterie; Batterie ab- und anklemmen Wird die Batterie wieder angeklemmt, müssen folgende Maßnahmen durchgeführt werden: ◆... - Seite 15 Mitte Frontscheibe Hinweis: Beim Drucken dieser Schablone keine Formatanpassung vornehmen!
