Audi 89A.071.151 Einbauanleitung
Q4 e-tron 2021
Verwandte Anleitungen für Audi 89A.071.151
Inhaltszusammenfassung für Audi 89A.071.151

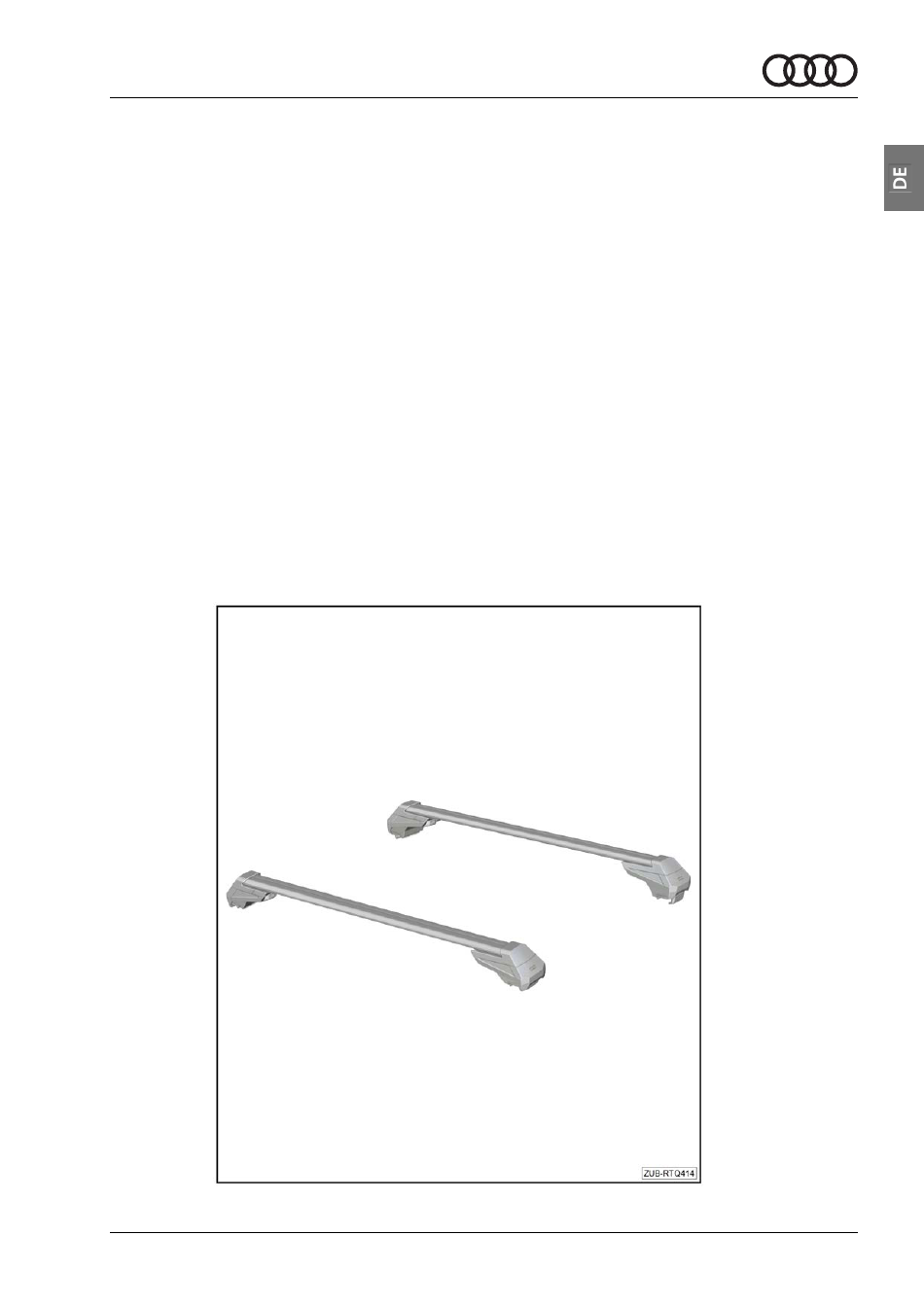

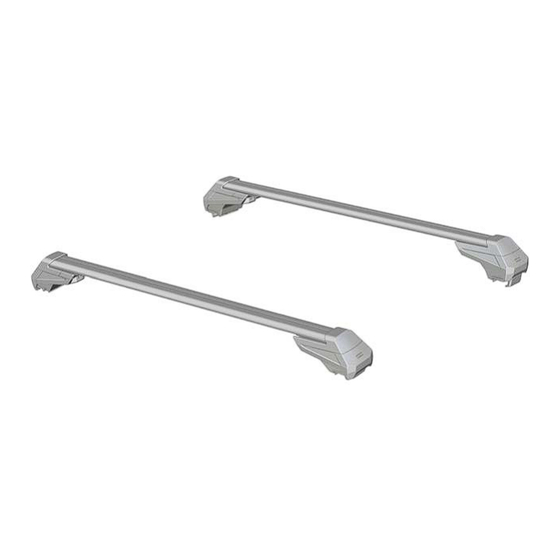

- Seite 1 Service Einbauanleitung Audi Q4 e-tron 2021 ► Grundträger für die Dachreling Lieferumfang 89A.071.151 Audi Original Zubehör Ausgabe 01 Kundendienst. Technische Information...
-
Seite 2: Inhaltsverzeichnis
................Dieses Werk ist urheberrechtlich geschützt. Jede Verwertung ist ohne Zustimmung des Urhebers unzulässig. Copyright © 2020 Audi AG, Ingolstadt Printed in Germany... -
Seite 3: Hinweise
Zustand des Fahrzeugs beeinträchtigt werden. Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Es wird empfohlen, die bei Ihrem Audi Partner erhältlichen Original-Ersatzteile zu verwenden. ACHTUNG! Alle Verschraubungen und Verbindungen der Grundträger und der Aufbauteile müssen vor Be- ginn jeder Fahrt auf ordnungsgemäßen Sitz und Verbau kontrolliert und gegebenenfalls nachge-... -
Seite 4: Sicherheitshinweise Zur Beladung
Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Vorsicht! Um Beschädigungen am Fahrzeug zu vermeiden, ist nach der Beladung mit längeren Gegenständen darauf zu achten, dass die Heckklappe vorsichtig geöffnet wird. Bei Fahrzeugen mit automatisch be- ⇒ Betriebsan- tätigter Heckklappe wird empfohlen, den Öffnungswinkel gegebenenfalls anzupassen leitung ihres Fahrzeugs. -
Seite 5: Technische Hinweise
Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Technische Hinweise Technische Daten Eigengewicht des Grundträgersatzes: ca. 6 kg (13,2 lbs.) Dachlast bzw. Belastung Ermittlung der vorhandenen Dachlast: Gewicht des Grundträgers (6 kg / 13,2 lbs.) Gewicht des Aufbauteils Gewicht der Zuladung Maximal zulässige Dachlast (75 kg / 165 lbs.) -
Seite 6: Montageübersicht
Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Montageübersicht 1 - Profilrohr (2x) 2 - Spannhebel (4x) 3 - Schloss (4x) mit Schlüssel (2x) 4 - Gummiauflage (8x) 5 - Spannkralle (4x) 6 - Abdeckklappe (4x) 7 - Fuß, komplett, inkl. Schnellspannvorrich- tung (4x) 8 - Profilrohrabdeckung (2x) 9 - Etikett (2x) q „front left“ und „rear left“... -
Seite 7: Arbeitsschritte
Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Arbeitsschritte Montage der Grundträger Hinweis ◆ Die Montage des Grundträgers sollte von 2 Personen durch- geführt werden. ◆ Bei der Befestigung von Anbauteilen ohne T-Nutsteine, die Profilabdeckung am Grundträger vor Montage des Grundträ- ⇒ ... - Seite 8 Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Montagebereich Hinweis Vor der Montage der Grundträger im Bereich der Anlagefläche (siehe Abbildung) mit einem weichen Tuch und einem Reiniger auf Alkoholbasis (keine Seife oder seifenhaltige Reiniger), z. B. Glasreiniger, gründlich reinigen. Die Anlageflächen müssen staub- und fettfrei sein.
- Seite 9 Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 – Abdeckklappe -6- 90° nach unten klappen - Pfeil- und bis zur ersten Raste zuschieben. – Schlüssel -3- aufstecken, 90° im Uhrzeigersinn drehen und abziehen. – Abdeckklappe -6- ganz zuschieben - Pfeilrichtung-.
-
Seite 10: Montage Der Aufbauteile
Einbauanleitung - Audi Q4 e-tron 2021 ► Ausgabe 01 Montage der Aufbauteile – Abdeckklappe -6- etwa 2 cm aufziehen - Pfeil-. – Schlüssel -3- aufstecken und 90° entgegen dem Uhrzeiger- sinn drehen. – Abdeckklappe -6- ganz aufschieben - Pfeilrichtung-. – Profilrohrabdeckung -8- entfernen, T-Nutensteine -B- des Trägersystems einsetzen und gemäß...
