Schlüsselschalter
Info
Gebrauchsanweisung

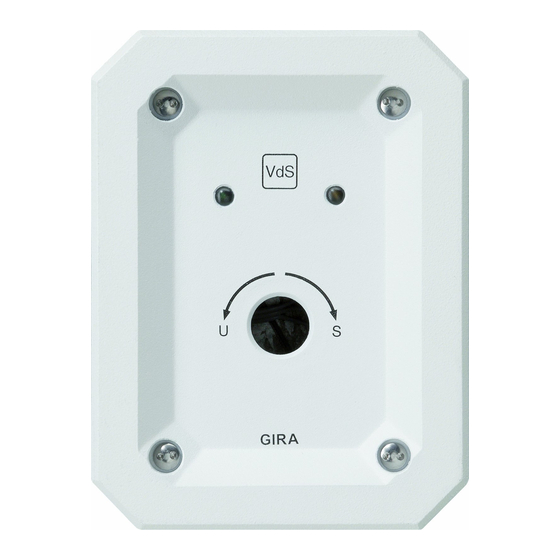

Schlüsselschalter AP
Schlüsselschalter UP
Funktion
Der Schlüsselschalter ist die Schalteinrichtung zur externen Scharf- / Unscharfschaltung des Funk-
Alarmsystems im Außenbereich.
Er verfügt über eine Sabotageüberwachung gegen Öffnen des Gehäuses und Anbohren der Front-
platte. Über einen integrierten Summer kann ein Quittiersignal erfolgen.
Der optionale Profil-Halbzylinder ermöglicht die Anpassung an ein Schließsystem.
Für VdS-konformen Einsatz muss ein Profil-Halbzylinder für Schalteinrichtungen Klasse B
eingesetzt werden.
Installation
Der Schlüsselschalter besteht aus einem Gehäusevorder- und rückteil.
Im Gehäusevorderteil befinden sich der Schließzylinder und die Anbohrüberwachung.
Montage
Der Schlüsselschalter wird üblicherweise im Türeingangsbereich eingesetzt (bei VdS-gemäßer
Installation im Außenbereich). Zur Montage des Schlüsselschalters führen Sie bitte die folgenden
Arbeitsschritte durch:
8. Montieren Sie das Rückteil mit den beiliegenden Schrauben. Auf der Rückseite des Gehäuses
befindet sich eine Dichtrille, die Sie beim Außeneinsatz mit säurefreier Dichtungsmasse ausfüllen
können. Dadurch können Sie das Gehäuse gegen die Montagefläche abdichten.
9. Ziehen Sie die Federleisten ab. Der elektrische Anschluss des Schlüsselschalters an die Funk-
Alarmzentrale, das Funk-Türmodul und das Funk-Türmodul Dialog erfolgt gemäß Bild 2, 3 und 4
(siehe nächste Seiten). Löten Sie die Leitungsenden an die Federleiste an.
10. Stecken Sie die Federleisten wieder auf.
11. Erden Sie das Gehäuse an der Erdungslasche (links von der Kabeleinführung).
12. Fixieren Sie die Anschlussleitung mit dem beiliegenden Kabelbinder.
13. Stecken Sie den Profilhalbzylinder (Schließbartstellung 0°) von hinten durch den Deckelbohr-
schutz bis zum Gehäusedeckel.
14. Befestigen Sie den Zylinder an dem dafür vorgesehenen Winkel.
Hinweis! Im Drehbereich der Schließnase darf sich keine Leitung befinden.
15. Stecken Sie den 3-poligen Stecker der Anbohrüberwachung wieder auf.
16. Schließen Sie das Gehäuse mit den Spezialschrauben.
Schlüsselschalter
1. Öffnen Sie das Gehäuse des Schlüssel-
schalters mit dem im Lieferumfang enthaltenen
Spezialschlüssel.
2. Ziehen Sie den 3-poligen Stecker der
Anbohrüberwachung ab.
3. Entfernen Sie, wenn nötig, den Sabotage-
widerstand, bzw. die Drahtbrücke gemäß
Tabelle 1, 2 oder 3 (siehe nächste Seiten).
4. Positionieren Sie das Gehäuse an der
gewünschten Stelle. (Für den Schlüsselschalter
UP ist eine entsprechende Einbauöffnung
erforderlich)
5. Zeichnen Sie die vier Bohrlöcher an.
6. Bohren Sie die Löcher (Ø 6mm) und setzen Sie
die mitgelieferten Dübel ein.
7. Führen Sie das Anschlusskabel durch die obere
runde Öffnung in das Gehäuse.
06/03
Art. Nr.: 0134 00
Art. Nr.: 0135 00
Seite: 1 von 6
