Funk-Bussystem
Funk-Schaltaktor 4fach mit Handbetätigung
Funk-Schaltaktor 4fach mit Handbetätigung
Best.-Nr. : 1155 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

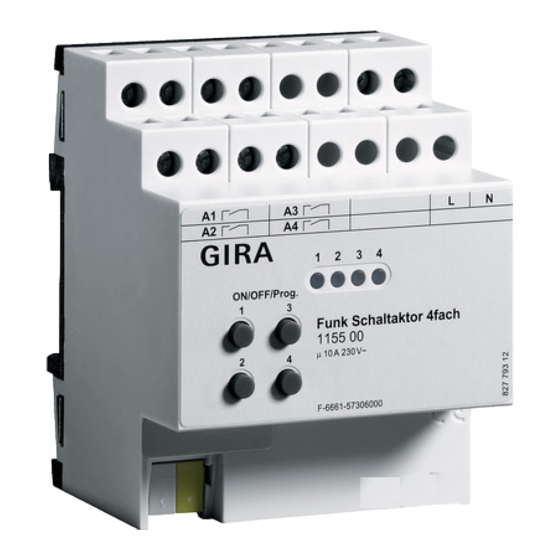

2 Geräteaufbau
(1) Schaltaktor
(2) LED
(3) Programmiertasten
(4) Anschlussklemme
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Funkgesteuertes Schalten von Glühlampen, Leuchtstofflampen, HV-Halogenlampen und
Tronic- oder induktive Trafos mit Halogenlampen
-
Betrieb mit geeigneten Funksendern in Kombination mit einem Funk-Empfänger REG
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (Technische Daten)
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
i Es kann keine Kombination aus Präsenzmelder und Wächter eingelernt werden.
Produkteigenschaften
-
Handbedienung am Schaltaktor möglich
-
4 unabhängige Schaltausgänge
32561012
10499116 I00
Bild 1
16.05.2011
1/4
