Funk-Bussystem

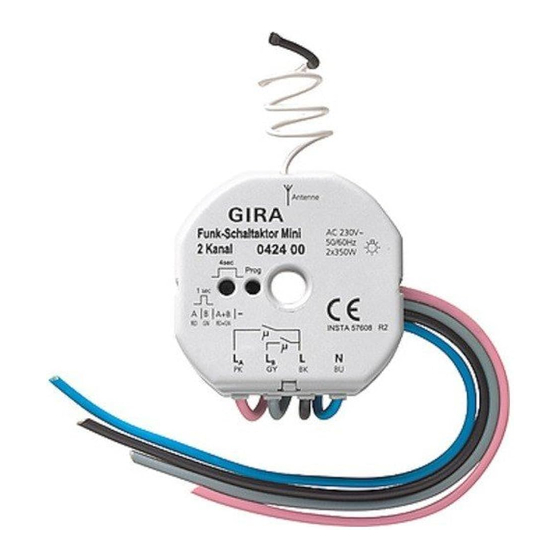

Funk-Schaltaktor Mini 2-Kanal
Funk-Schaltaktor Mini 2-Kanal
Best.-Nr. : 0424 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gerät nicht als Jalousieaktor verwenden. Jalousiemotor kann zerstört werden.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Notruf.
Gefahr durch elektrischen Schlag. Nicht benutzte Leitungen isolieren, da beim Anlegen
der Netzspannung die Lastleitungen des Gerätes kurzzeitig bestromt werden.
Gefahr durch elektrischen Schlag. Antenne ist basisisoliert. Nicht aus der Gerätedose
herausführen.
Antenne nicht kürzen, verlängern oder abisolieren. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

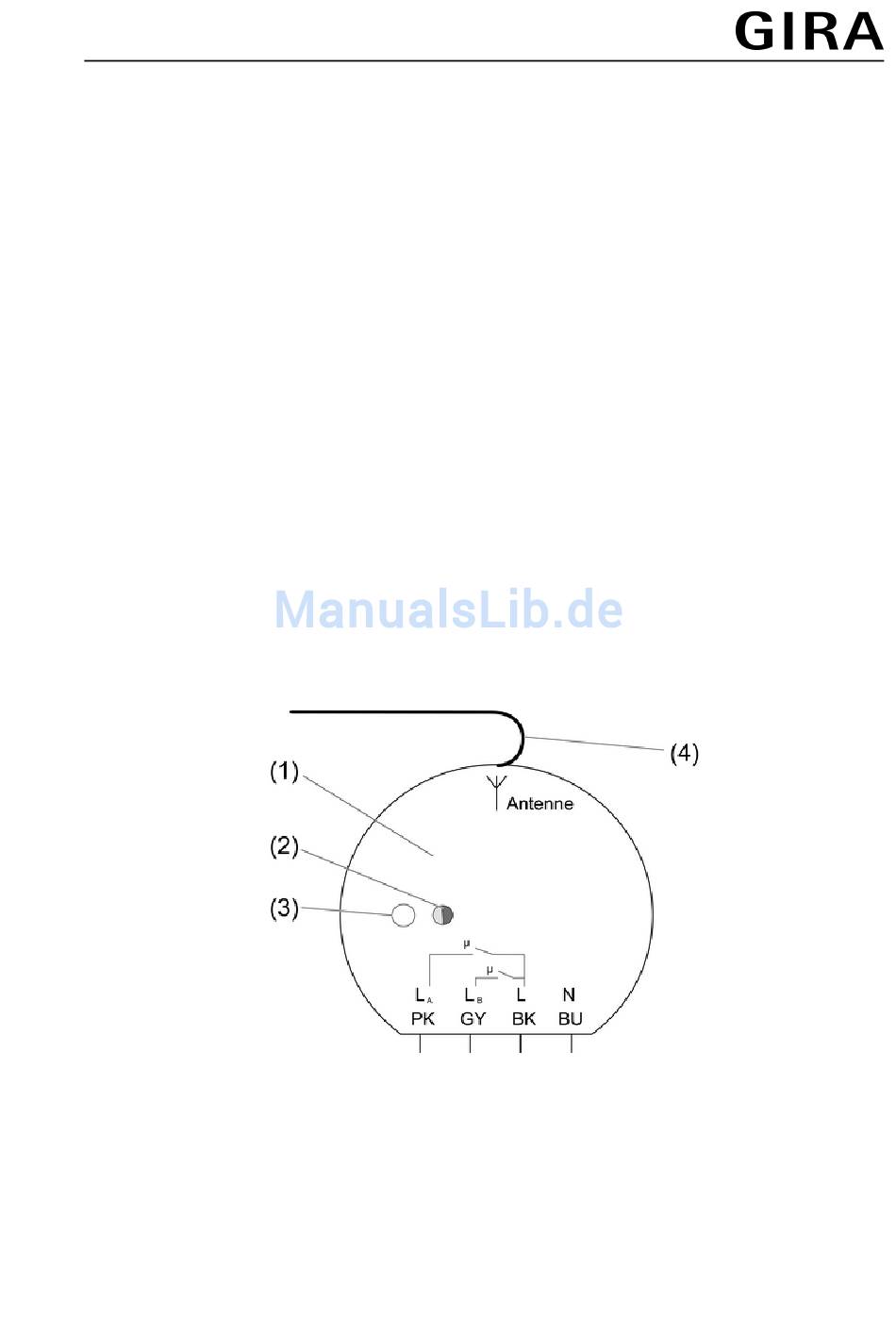

2 Geräteaufbau
(1) Aktor
(2) LED, zweifarbig
(3) Programmiertaste
(4) Antenne
32534812
10499055 I00
Bild 1
16.03.2012
1/7

Werbung

loading

Verwandte Anleitungen für Gira 0424 00

Inhaltszusammenfassung für Gira 0424 00

  • Seite 1 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Funk-Schaltaktor Mini 2-Kanal Best.-Nr. : 0424 00 Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
  • Seite 2 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal 3 Funktion Systeminformation Die Sendeleistung, die Empfangscharakteristik und die Antenne dürfen aus gesetzlichen Gründen nicht verändert werden. Das Gerät darf in allen EU- und EFTA-Staaten betrieben werden. Die Konformitätserklärung steht auf unserer Internet-Seite. Die Reichweite eines Funksystems aus Sender und Empfänger hängt von verschiedenen Gegebenheiten ab.

  • Seite 3: Bedienung

    Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal 4 Bedienung Um das Gerät bedienen zu können, muss ein Funksender eingelernt sein. i Anleitung des Funksenders beachten. 5 Informationen für Elektrofachkräfte 5.1 Montage und elektrischer Anschluss GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter freischalten.
  • Seite 4 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Bild 4 Gerät so in die Gerätedose einsetzen, dass die Programmiertaste und die LED sichtbar sind. i Antenne möglichst frei gestreckt verlegen (Bild 4). i Bei Montage außerhalb der Gerätedose, z. B. Leuchten-Baldachin, auf ausreichende Berührungssicherheit achten. Inbetriebnahme durchführen.
  • Seite 5 Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal Leiter 9 - 11 mm abisolieren (Bild 5). Bild 6: Anschluss des feindrahtigen Leiters Klemme auf der Seite mit der eckigen Öffnung zusammendrücken und feindrahtigen Leiter anschließen (Bild 6). Bild 7: Anschluss des eindrahtigen Leiters Eindrahtigen Leiter bis zum Anschlag in eine runde Öffnung auf der Installationsseite hineinstecken (Bild 7).

  • Seite 6: Hilfe Im Problemfall

    Funk-Bussystem Funk-Schaltaktor Mini 2-Kanal LED blinkt rot. Gerät schaltet die angeschlossenen Lasten aus und befindet sich für ca. 1 Minute im Programmiermodus für Ausgang A. i Um in den Programmiermodus für Ausgang B zugelangen, Programmiertaste erneut für 4 Sekunden drücken. LED blinkt grün. Lerntelegramm am Funksender auslösen, siehe Anleitung Funksender.

  • Seite 7: Gewährleistung

    Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese leiten die Geräte an das Gira Service Center weiter. Gira Giersiepen GmbH & Co. KG...
