Bedienungs- und Montageanleitung für MY-CHRON MCL 9 und MCL 12
1. Einleitung
MY-CHRON MCL ist ein kleines, leistungsfähiges Instrument, das dem Fahrer automatisch die Rundenzeit
anzeigt.
-
beim Durchfahren der Lichtschranke wechselt die Anzeige automatisch zur Rundenzahl und der Zeit der
gerade beendeten Runde.
-
nach dem Test können die gespeicherten Daten aus 60 Runden ausgelesen
2. Komponenten
MY-CHRON besteht aus drei verschiedenen Komponenten:
-
dem Transmitter, der am Streckenrand aufgestellt werden muß. Er sendet permanent ein Infrarot-Signal.
-
der Empfänger nimmt dieses Signal beim Durchfahren auf.
-

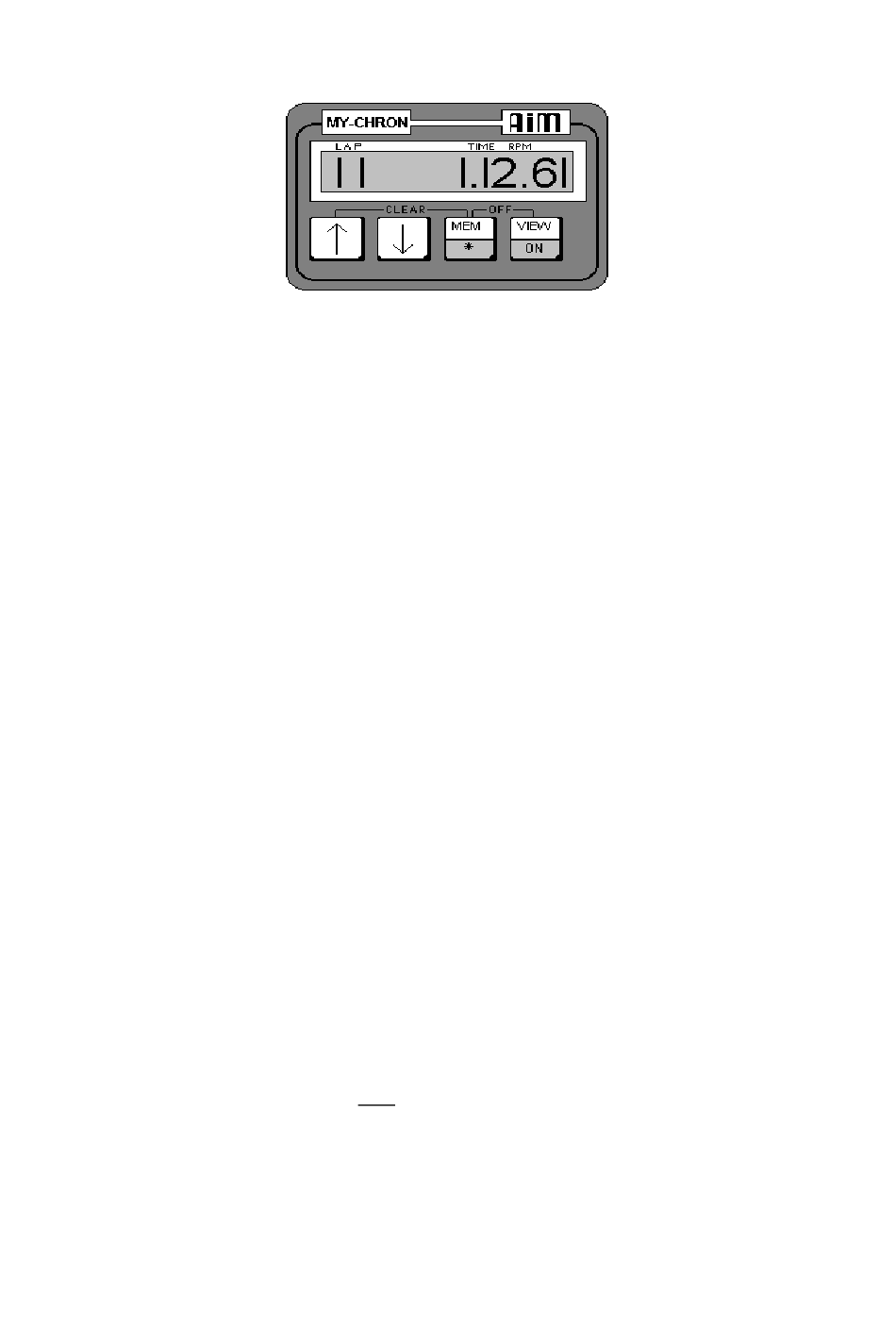

das Display mit Tastatur enthält eine 8-Digit-Anzeige und 4 Drucktasten.
3. Montage
Die Montage von MY-CHRON MCL ist sehr einfach:
-
der Empfänger wird unter der Lenksäulenverkleidung befestigt (Kart). Am besten eignet sich dazu ein
Halter aus Alublech. Zusätzlich sollte er mit einem Kabelbinder gesichert werden.
Bei der Montage hinter einer Scheibe kann sich die Empfangsleistung gravierend reduzieren, da vor allem
getöntes Glas die Infrarot-Strahlen filtert.
-
das Display mit Tastatur mithilfe eines Kabelbinders auf dem Lenkrad anbringen (Kart). Zusätzlich eine der
Lenkradbefestigungsschrauben nutzen.
Bei der Montage auf dem Motorrad oder im Auto (MCL 12) sollte das Display auf einem Blechwinkel mon-
tiert und im Cockpit angebracht werden. Das rote Kabel wird an + 12V (nach Zündschloß) und das weiße
an Masse gelegt.
-
den Transmitter auf ein Stativ montieren und in Höhe und Neigung auf den Empfänger einstellen. Die
Reichweite beträgt je nach Batteriespannung bis 30 m, empfehlenswert sind
Die Längsachsen von Empfänger und Transmitter sollten immer parallel ausgerichtet sein, da der Transmitter-
Strahl eine Streuung von 5° nicht überschreitet. Beim Einsatz im Motorrad muß der Transmitter an einem Punkt ser
Strecke aufgestellt werden, wo das Fahrzeug nicht in Schräglage ist.
4. Bedienung
4.1 Ein- und Ausschalten
Zum Einschalten wird die rechte Taste ON, zum Auschalten die Tasten ON und MEM gleichzeitig gedrückt. Der
Transmitter hat auf der Rückseite einen ON-OFF-Kippschalter.
werden.
etwa 5 - 10m.
