Überblick
Überblick über die PU2
3HE-Version

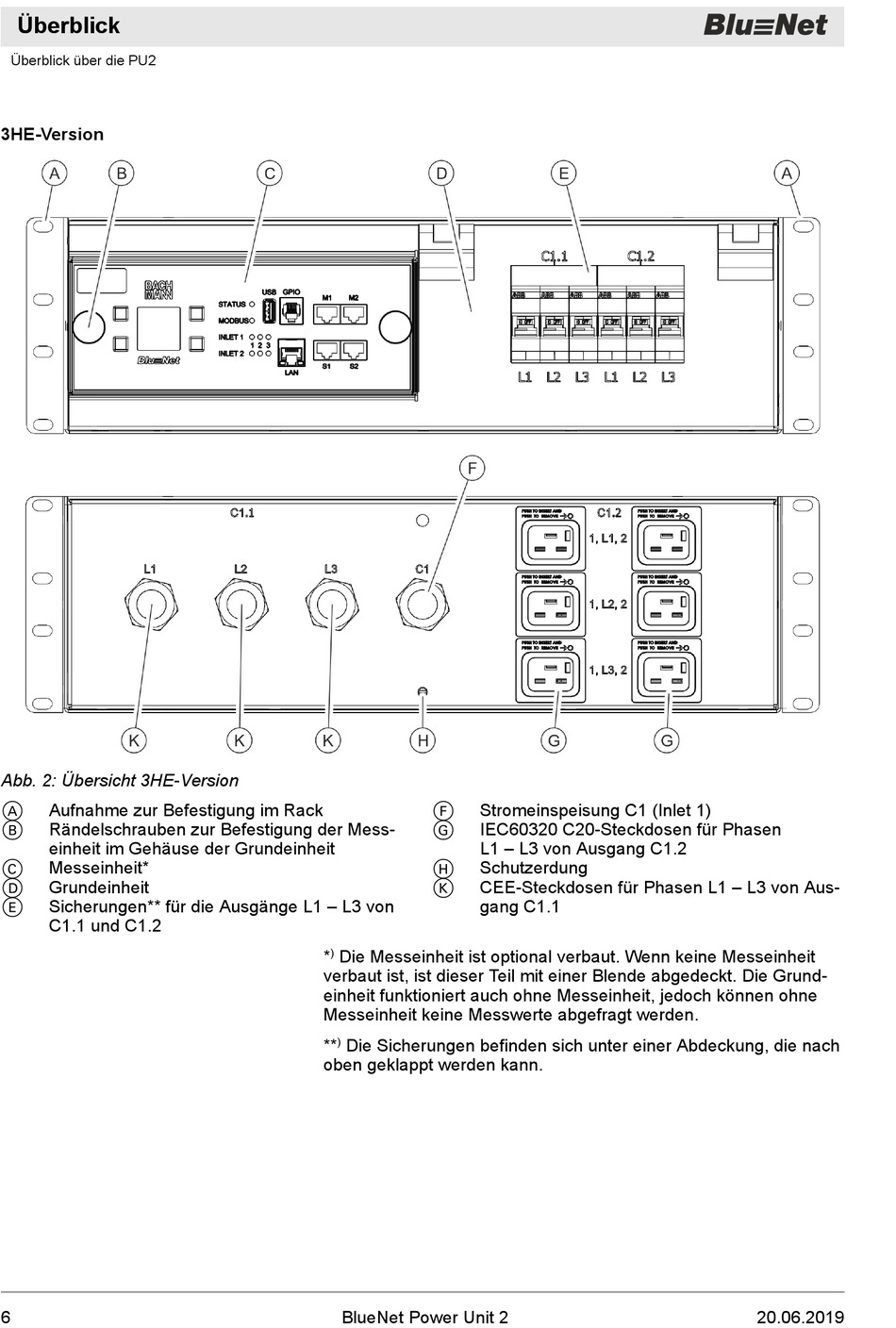

Abb. 2: Übersicht 3HE-Version
Aufnahme zur Befestigung im Rack
A
Rändelschrauben zur Befestigung der Mess-
B
einheit im Gehäuse der Grundeinheit
Messeinheit*
C
Grundeinheit
D
Sicherungen** für die Ausgänge L1 – L3 von
E
C1.1 und C1.2
6
Stromeinspeisung C1 (Inlet 1)
F
IEC60320 C20-Steckdosen für Phasen
G
L1 – L3 von Ausgang C1.2
Schutzerdung
H
CEE-Steckdosen für Phasen L1 – L3 von Aus-
K
gang C1.1
)
*
Die Messeinheit ist optional verbaut. Wenn keine Messeinheit
verbaut ist, ist dieser Teil mit einer Blende abgedeckt. Die Grund-
einheit funktioniert auch ohne Messeinheit, jedoch können ohne
Messeinheit keine Messwerte abgefragt werden.
**
)
Die Sicherungen befinden sich unter einer Abdeckung, die nach
oben geklappt werden kann.
