Überblick
Optionales Zubehör
1.5 Lieferumfang
1.6 Optionales Zubehör
Temperatur- und Kombisensor
10

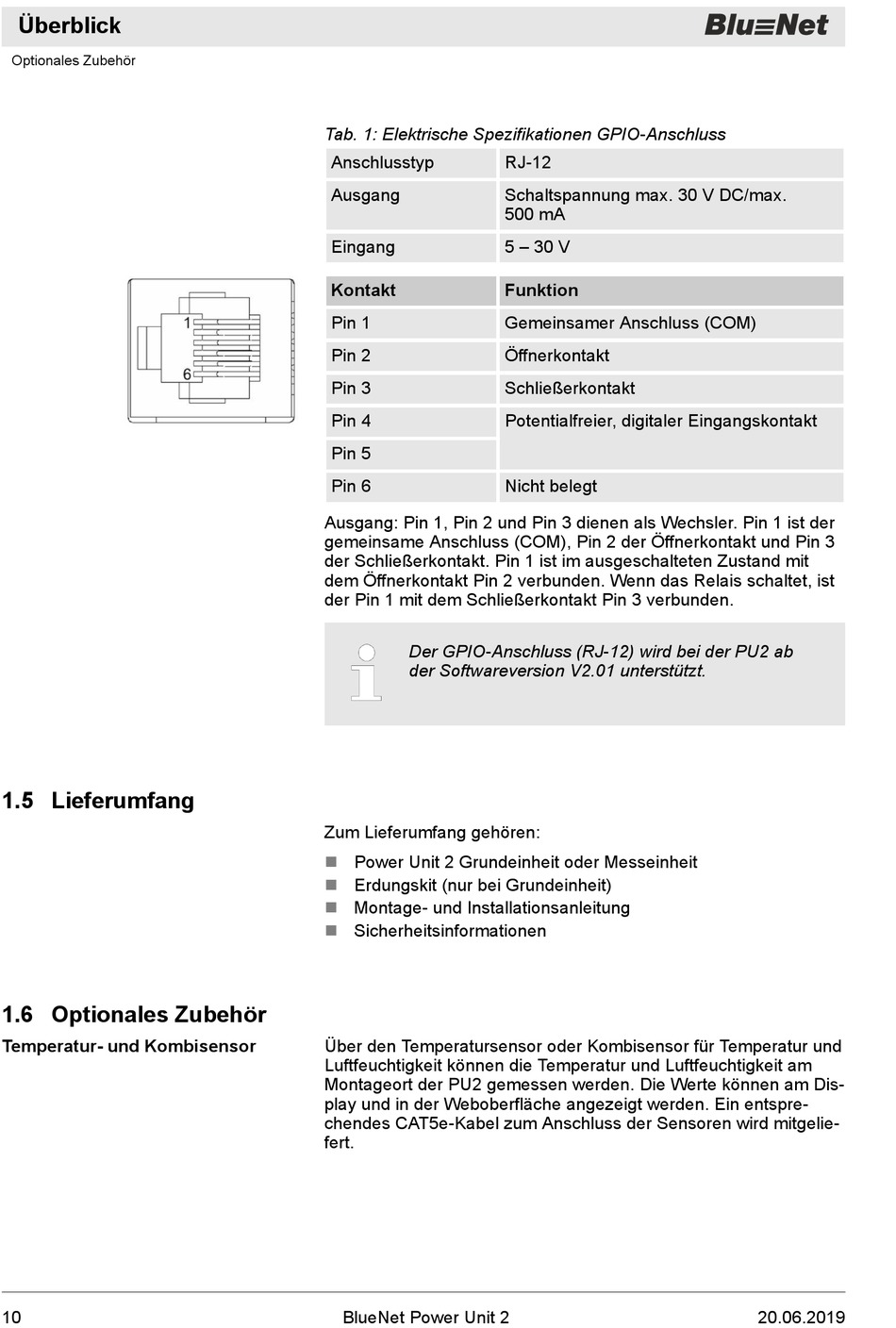

Tab. 1: Elektrische Spezifikationen GPIO-Anschluss
Anschlusstyp
Ausgang
Eingang
Kontakt
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Ausgang: Pin 1, Pin 2 und Pin 3 dienen als Wechsler. Pin 1 ist der
gemeinsame Anschluss (COM), Pin 2 der Öffnerkontakt und Pin 3
der Schließerkontakt. Pin 1 ist im ausgeschalteten Zustand mit
dem Öffnerkontakt Pin 2 verbunden. Wenn das Relais schaltet, ist
der Pin 1 mit dem Schließerkontakt Pin 3 verbunden.
Der GPIO-Anschluss (RJ-12) wird bei der PU2 ab
der Softwareversion V2.01 unterstützt.
Zum Lieferumfang gehören:
n
Power Unit 2 Grundeinheit oder Messeinheit
n
Erdungskit (nur bei Grundeinheit)
n
Montage- und Installationsanleitung
n
Sicherheitsinformationen
Über den Temperatursensor oder Kombisensor für Temperatur und
Luftfeuchtigkeit können die Temperatur und Luftfeuchtigkeit am
Montageort der PU2 gemessen werden. Die Werte können am Dis-
play und in der Weboberfläche angezeigt werden. Ein entspre-
chendes CAT5e-Kabel zum Anschluss der Sensoren wird mitgelie-
fert.
BlueNet Power Unit 2
RJ-12
Schaltspannung max. 30 V DC/max.
500 mA
5 – 30 V
Funktion
Gemeinsamer Anschluss (COM)
Öffnerkontakt
Schließerkontakt
Potentialfreier, digitaler Eingangskontakt
Nicht belegt
20.06.2019
