Montageschritte

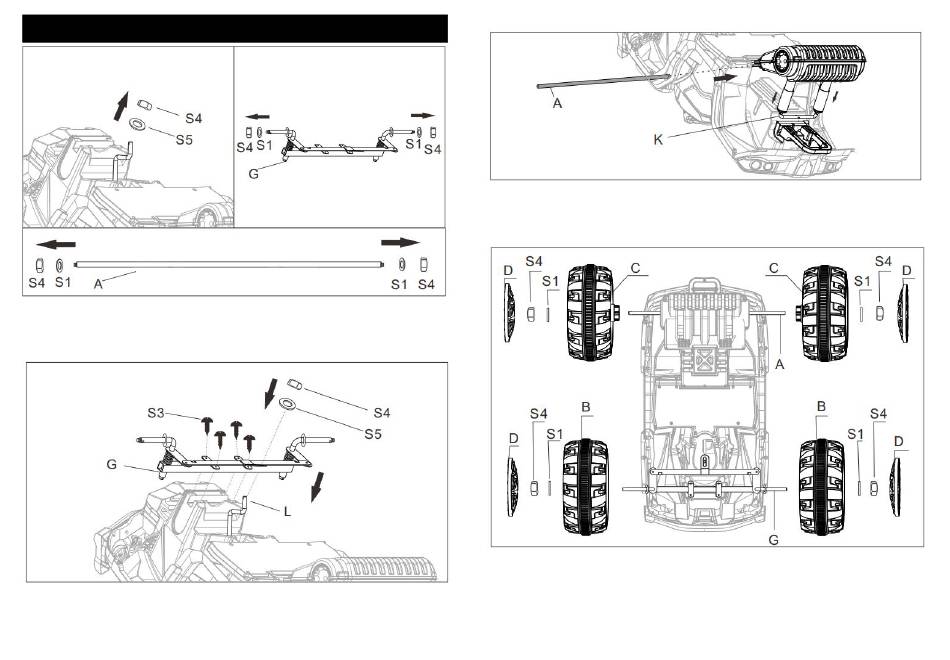

Schritt 1: Einbau der Vorderachse
A: Mit K (M8-Schlüssel) S4 (M8-Mutter), eine an L (Lenkgabel), zwei an G
(Vorderachse)und zwei an A (Hinterachse) lösen und dann S5 (M8 * 16-Dichtung)
abnehmen ) und S1(Dichtung M8 * 22) (Hinweis: Die Vorderachse muss zwei
Dichtungen aufweisen, wie in der Abbildung gezeigt).
B: Finden Sie die entsprechende Position auf der Karosserie wie abgebildet.
BefestigenSie die G-Achse (Vorderachse) mit 4 S3 (große Blechschrauben 4 * 12
mm) in dieser Position. (Hinweis: Das L (Lenkgabel) muss auf die Lenkachse zeigen.)
Setzen Sie zuerst die S5 (M8 * 16-Dichtung) auf das L (Lenkgabel) und befestigen
Sie dann B mit S4 (M8-Mutter).
Schritt 2: Einbau der Hinterachse
Drücken Sie zuerst den K (hinterer Aufhängungszapfen) in die entsprechende Position, wie in der
Abbildung gezeigt. Drücken Sie dann die A-Achse (Hinterachse) wie in der Abbildung gezeigt durch
das Loch (Halten Sie auf beiden Seiten die gleiche Länge).
Schritt 3: Einbau des Vorder- und Hinterrads
A. Einbau b des Vorderrads: B (Vorderrad) in G (Vorderachse) einbauen, zwei S1 (M8 *
22-Dichtung) aus dem B (Vorderräder) herausnehmen und mit S4 ( M8-Mutter).
B.Installation des Hinterrads: Bauen Sie das C (Hinterrad) auf beiden Seiten der A
(Hinterachse) ein. (Hinweis: Die konvexe Seite des C (Hinterrad) befindet sich im Inneren.)
Setzen Sie dann zwei S1 (M8 * 22-Dichtung) aus dem C (Hinterräder) und befestigen Sie sie
sicher mit S4 (M8-Mutter).
C.Drücken Sie und befestigen Sie 4 D (Radkappe) an der entsprechenden Position auf
den Rädern.
