10

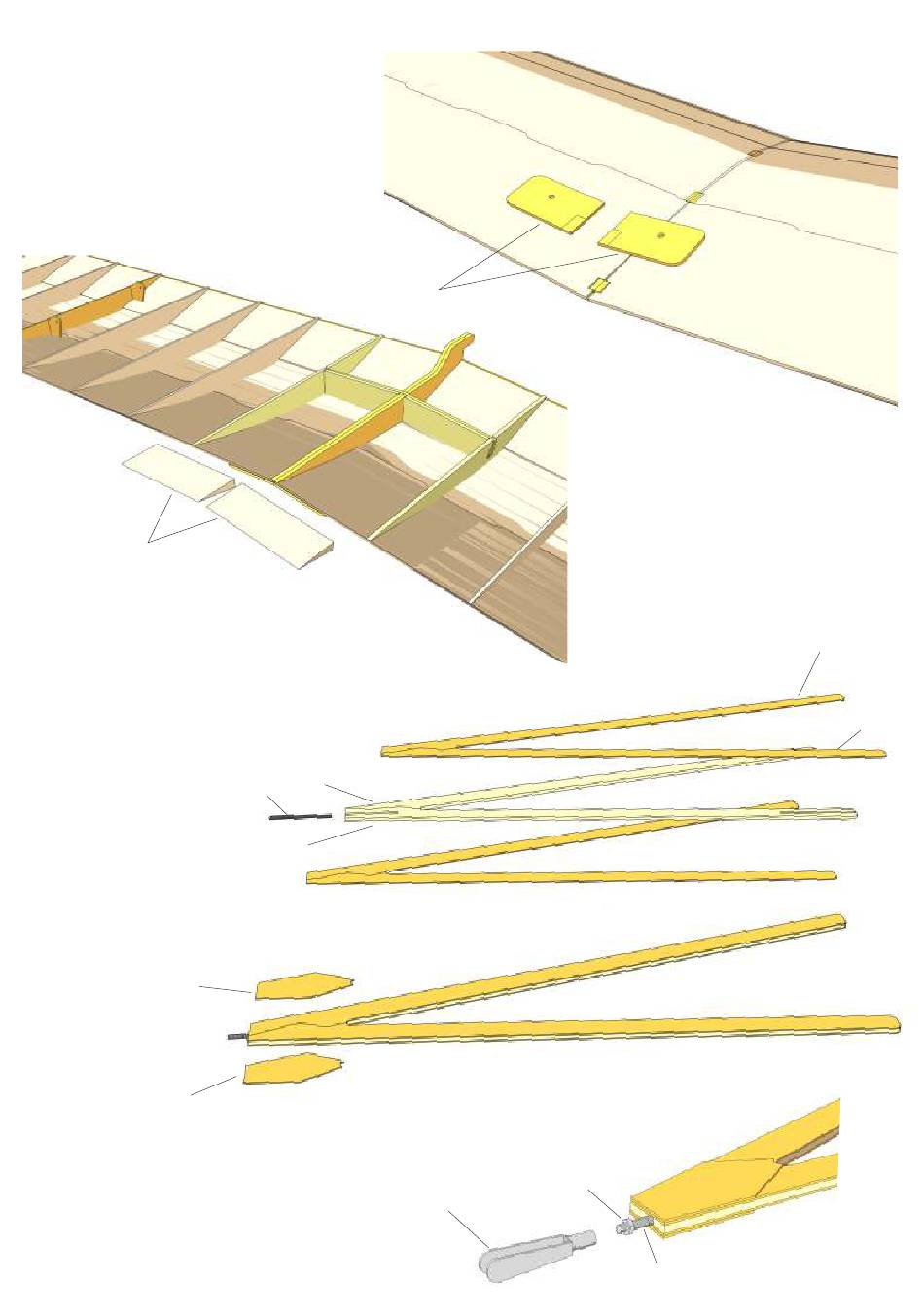

Die Schraubverstärkungen 19 genau mittig und bündig
mit der Hinterkante der Beplankung auf die Tragfläche
kleben.
20
12
Die Flächenstreben sind ein Sandwich aus Balsa und Sperrholz und
können im Flug auf Zug belastet werden.
Auf einer ebenen Unterlage die Balsaholzteile 21/22 zusammenfügen
und miteinander verkleben (2x), ebenso die Sperrholzteile 23/24
zusammenfügen und miteinander verkleben (4x).
Gewindestummel 26 so in Teil 22
einkleben (Epoxydharz), dass er
8 mm über das Bauteil hinaus-
ragt. Anschließend die Bauteile
wie dargestellt miteinander ver-
kleben.
Die Verbindungsstelle der Flächen-
streben mit den Teilen 25 beidseitig
verstärken.
25
25
13
Die Mutter 27 und den Gabelkopf 28 so auf
den Gewindestummel aufschrauben, dass der
Gabelkopf noch in beide Richtungen verstellt
werden kann, um eine Feinjustierung der
Flächenstreben zu ermöglichen.
Die Arbeiten an der Tragfläche sind damit
zunächst abgeschlossen.
19
21
26
22
11
27
28
Die Verstärkungen 20 aus 30x6-mm-Endleisten-
profil grob ablängen und in die beiden
Rippenfelder unter den Schraubverstärkungen
einpassen.
Mit UHU Hart einkleben.
26
23
24
