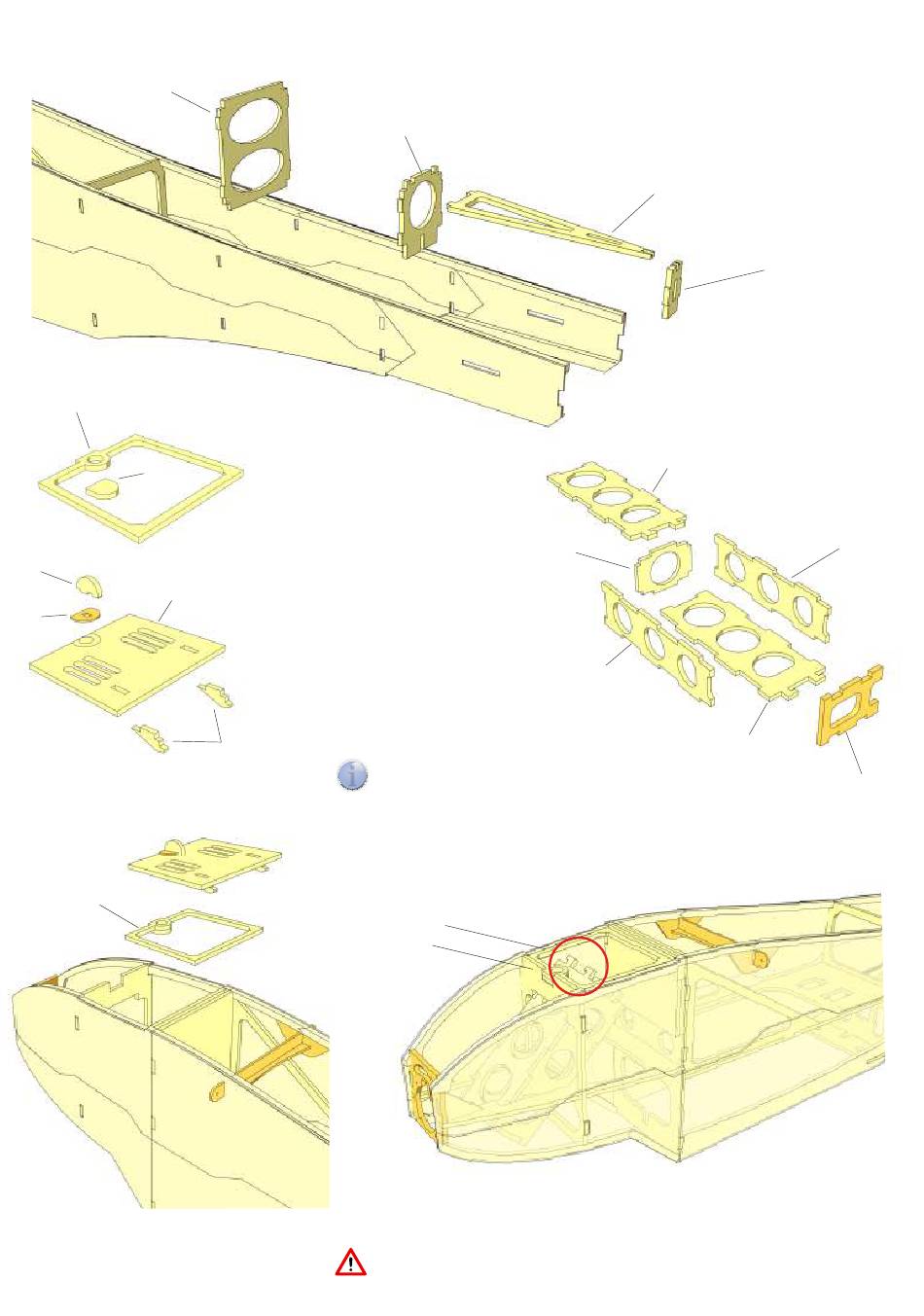

24
Teil 58 auf den Rahmen des Akkuschachts
57 kleben. Hier sitzt später ein Magnet für
den Deckel des Akkuschachts.
Überquellenden Klebstoff aus der Öffnung
für den Magneten sofort entfernen.
25
Den Deckel des Akkuschachts aus den Teilen
59 bis 62 zusammensetzen und verkleben.
Überquellenden Klebstoff aus der
Öffnung für den Magneten sofort
entfernen.
26
Den Akkuschacht aus den Teilen 63 bis 65 zusam-
mensetzen und die Teile miteinander verkleben.
62
i
Der Deckel 65.1 verriegelt später den Akkuschacht
und sichert den Akku (Ausrichtung beachten!).
27
Den Rahmen des Akkuschachts 57 bündig mit dem Ausschnitt in den Rumpfseiten
einkleben. Den Deckel provisorisch einsetzen und sicherstellen, dass er 1,5 mm über
die Kontur der Rumpfseiten übersteht. Er schließt später mit der Beplankung ab.
28
Den Akkuschacht ggf. an Spant und Motorträger anpassen, dann von oben in den Rumpf
und in den Ausschnitt von Spant 47 schieben, bis er bündig mit der Oberseite der
Motorhaube abschließt. Probehalber den Deckel in den Rumpfboden einsetzen, ggf. die
Oberkante des Akkuschachtes abrunden, sodass der Deckel gut schließt. Dann einkleben.
Achtung: Der Akkuschacht ist näher an der rechten Rumpfseite positioniert. Achte
darauf, dass die Zapfen der Verriegelung zur linken Rumpfseite weisen!
23
Das Rumpfheck schrittweise zusammenziehen und zunächst Spant
53, dann die Spanten 54 und 55 gemeinsam mit Bodenplatte 56
einkleben. Auf Symmetrie der Rumpfseiten achten!
Mit Zwingen und Klebeband sichern.
65
57
47
56
63
64
63
55
64
65.1
