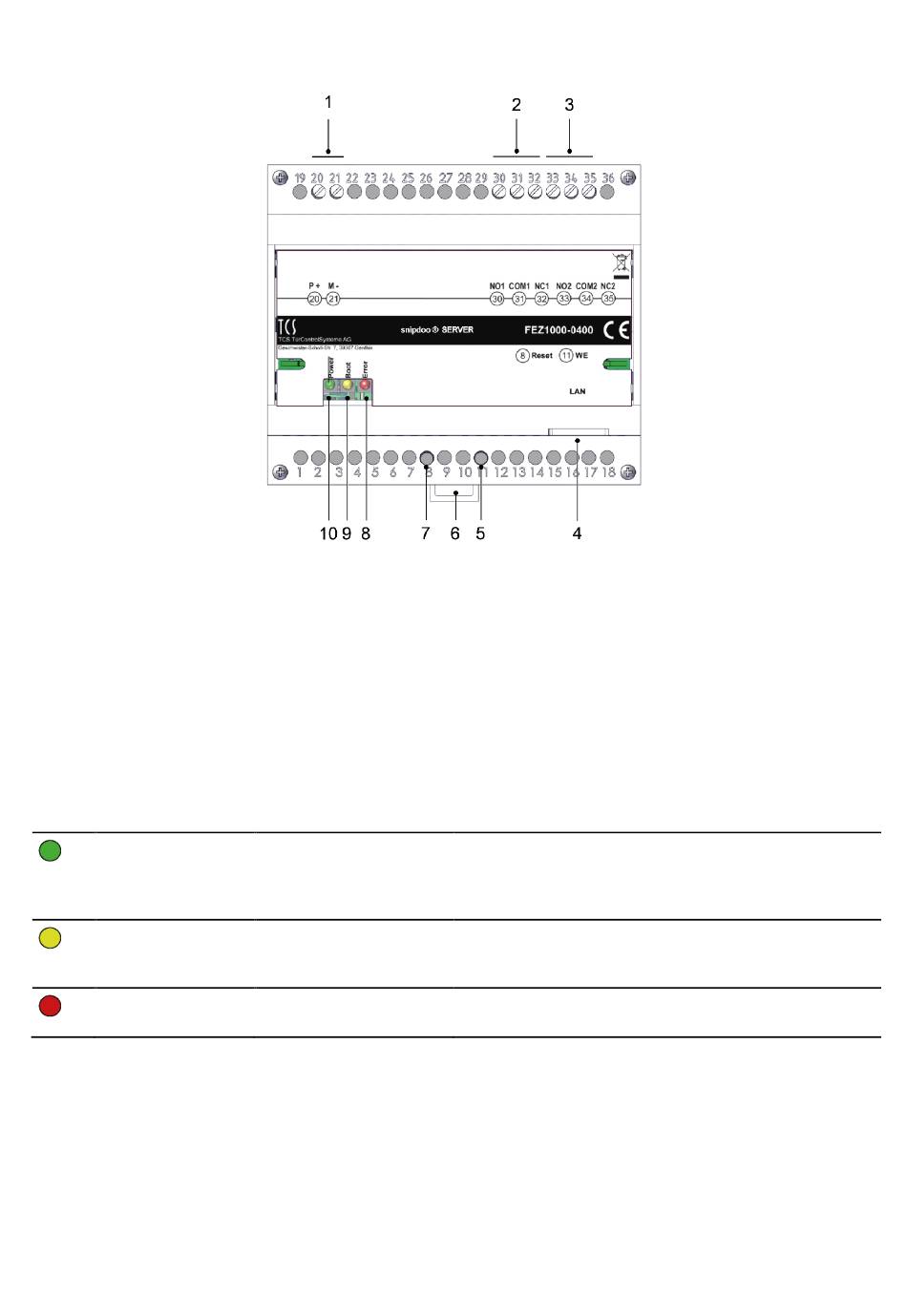

Geräteübersicht
1
Anschluss Spannungsversorgung: 20 > P (Span-
nungsversorgung 15...28 V DC, 21 > M (Versor-
gungsmasse)
2
Anschluss Relais 1: 30 > NO1, 31 > COM1, 32 >
NC1
3 Anschluss Relais 2: 33 > NO2, 34 > COM2, 35 >
NC2
4 RJ45-Buchse mit Status-LED: Netzwerkan-
schluss
5 Fail-Save-Taster: Netzwerkeinstellungen und
Passwörter zurücksetzen

Anzeige- und Bedienelemente

LED-grün
LED-gelb (Statusan-
zeige)
LED-rot (Fehleran-
zeige)
4
AUS:
AN:
BLINKT (schnell, 4 Hz):
AN:
BLINKT (schnell, 4 Hz):
BLINKT (schnell, 4 Hz):
AUS:
6
Verriegelung Hutschiene
7
Taste Reset: Neustart des FEZ1000-0400
8 LED rote
9 LED gelb
10 LED grün
Gerät außer Betrieb
Gerät in Betrieb
Gerät in Betrieb aber nicht konfiguriert
Boot-Vorgang
Laden der Werkseinstellungen
Anzeige Fehler
kein Fehler
