22
de | Installation des Monitors

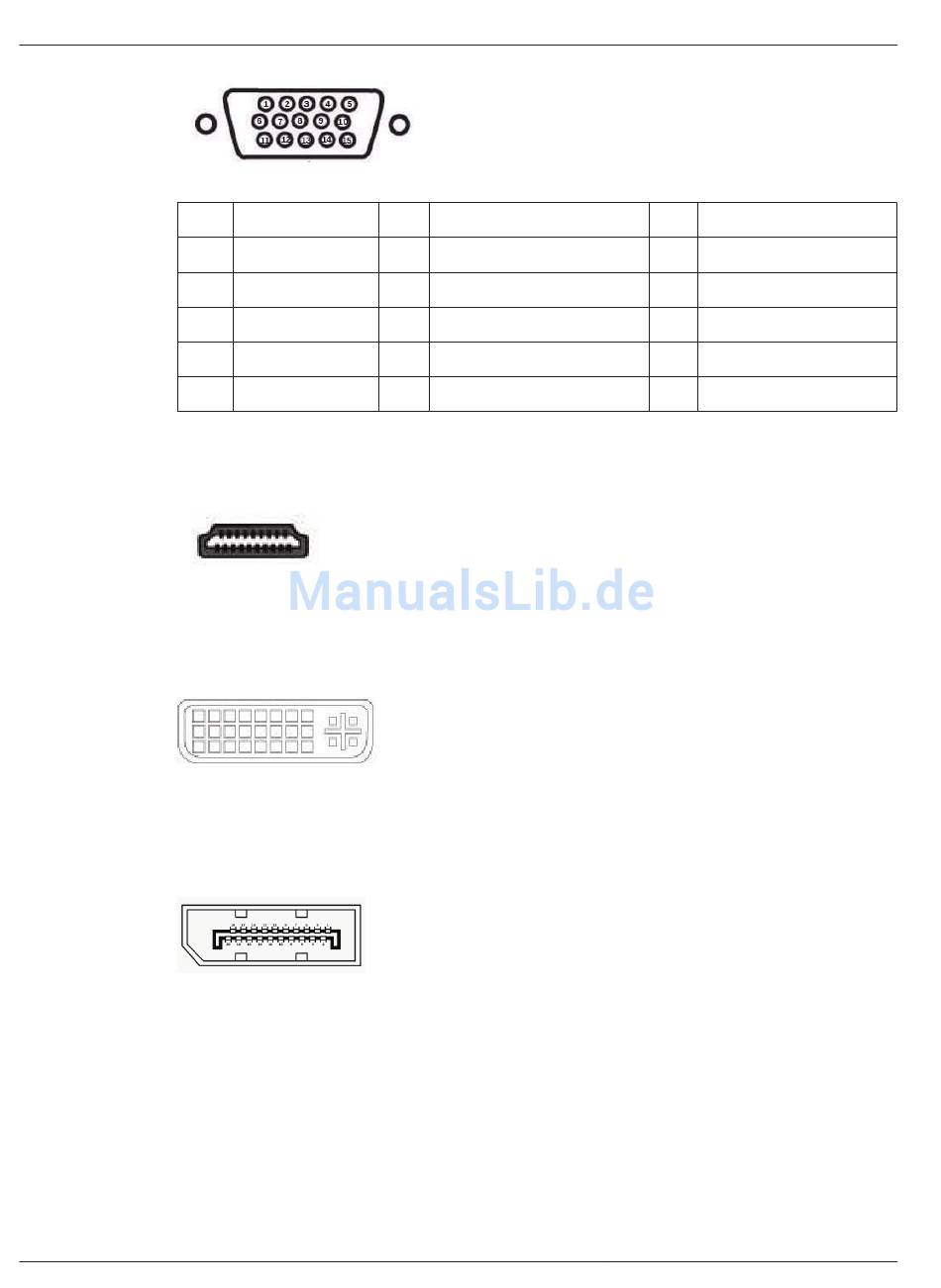

Bild 5.4: VGA-Eingang
Stift
1
2
3
4
5
5.7.2
HDMI-Anschluss
Der Monitor kann über ein nicht im Lieferumfang enthaltenes HDMI-Kabel (High Definition
Multimedia Input) an den HDMI-Eingang angeschlossen werden.
Bild 5.5: HDMI-Eingang
5.7.3
DVI-Anschluss
Der Monitor kann über das im Lieferumfang enthaltene DVI-D-Kabel mit dem digitalen DVI-D-
Signal verbunden werden.
Bild 5.6: DVI-Eingang
5.7.4
DisplayPort
Schließen Sie das PC-Signal mit dem DisplayPort-Eingang-Anschluss auf der Rückseite und
einem DP-Kabel (DP auf DP) an.
Bild 5.7: DisplayPort-Eingang
2013.07 | v1.0 | F.01U.286.147
Beschreibung
Stift Beschreibung
Video rot
6
Video grün
7
Video blau
8
Masse
9
Masse
10
Bedienungsanleitung
Masse rot
Masse grün
Masse blau
n. v.
Signalkabelerkennung
High Performance HD LED Monitor
Stift Beschreibung
11
Masse
12
SDA (für DDC)
13
H-Sync oder H+V-Sync
14
V-Sync
15
SCL (für DDC)
Bosch Security Systems
