Montage
HINWEIS
Gehäuse kann nicht vollständig abgeschraubt werden.
‣
Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw.
komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Kleinteile
(Konterscheibe) lösen und herausfallen.
‣
Sicherungsschraube (Innensechskant 4 mm (0,16 in)) mit maximal 3,5 Nm (2,58 lbf ft) ±
0,3 Nm (0,22 lbf ft) anziehen.
10.3.6

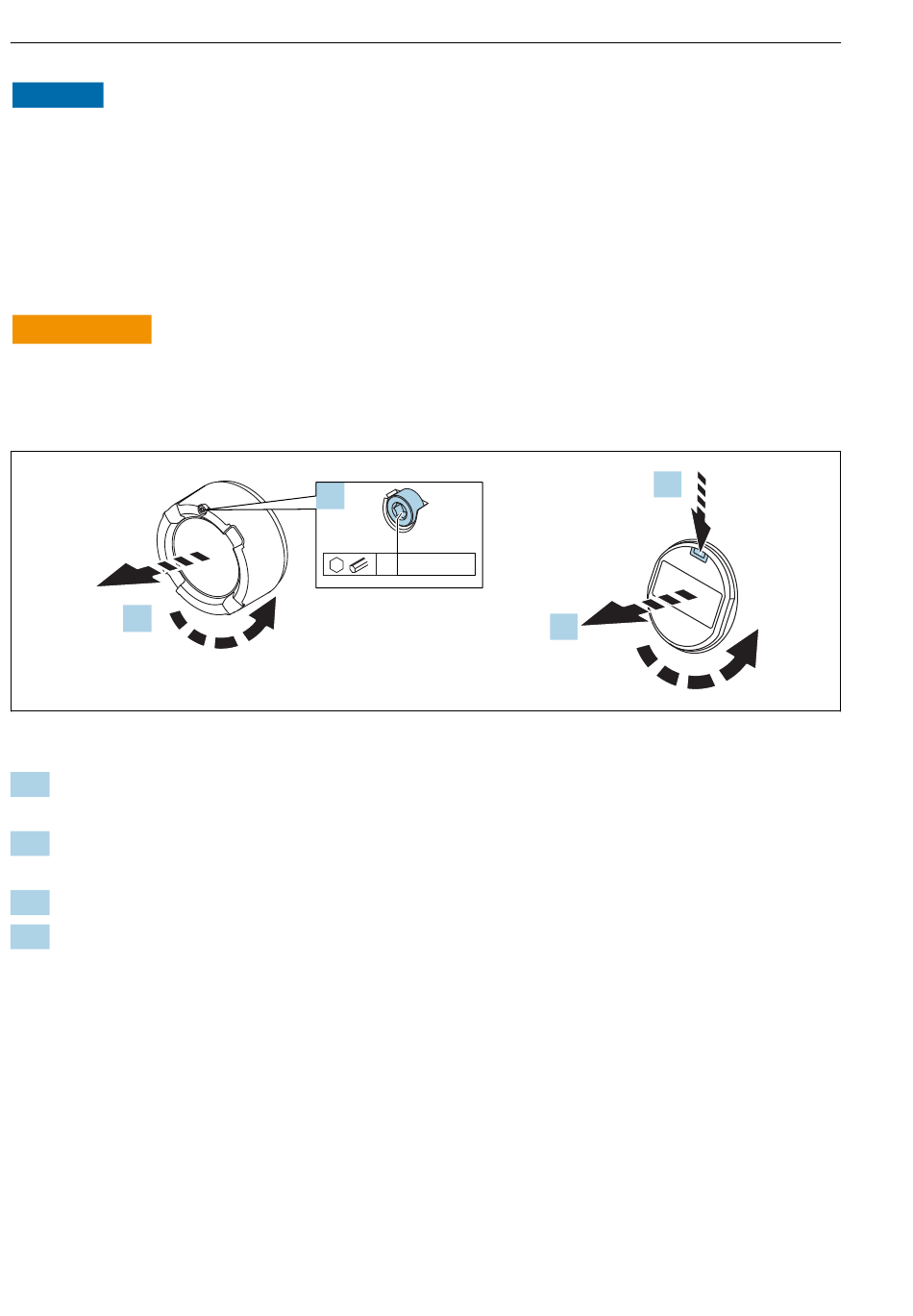

Anzeigemodul drehen

WARNUNG
L
Versorgungsspannung eingeschaltet!
Gefahr durch Stromschlag und/oder Explosionsgefahr!
‣
Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird.
2.
1. Wenn vorhanden: Schraube der Deckelsicherung des Elektronikraumdeckels mit Innen-
sechskantschlüssel lösen.
2. Elektronikraumdeckel vom Transmittergehäuse abschrauben und Deckeldichtung kon-
trollieren.
3. Entriegelung betätigen und Anzeigemodul herausziehen.
4. Anzeigemodul in die gewünschte Lage drehen: Maximal 4 × 90 ° in jede Richtung.
Anzeigemodul in die gewünschte Position auf den Elektronikraum stecken, bis es ein-
rastet. Elektronikraumdeckel wieder fest auf das Transmittergehäuse schrauben. Wenn
vorhanden: Schraube der Deckelsicherung mit Innensechskantschlüssel festziehen
0,7 Nm (0,52 lbf ft) ±0,2 Nm (0,15 lbf ft).
16
1.
4 0.7 Nm
Micropilot FMR62B PROFIBUS PA
3.
4.
