9.9

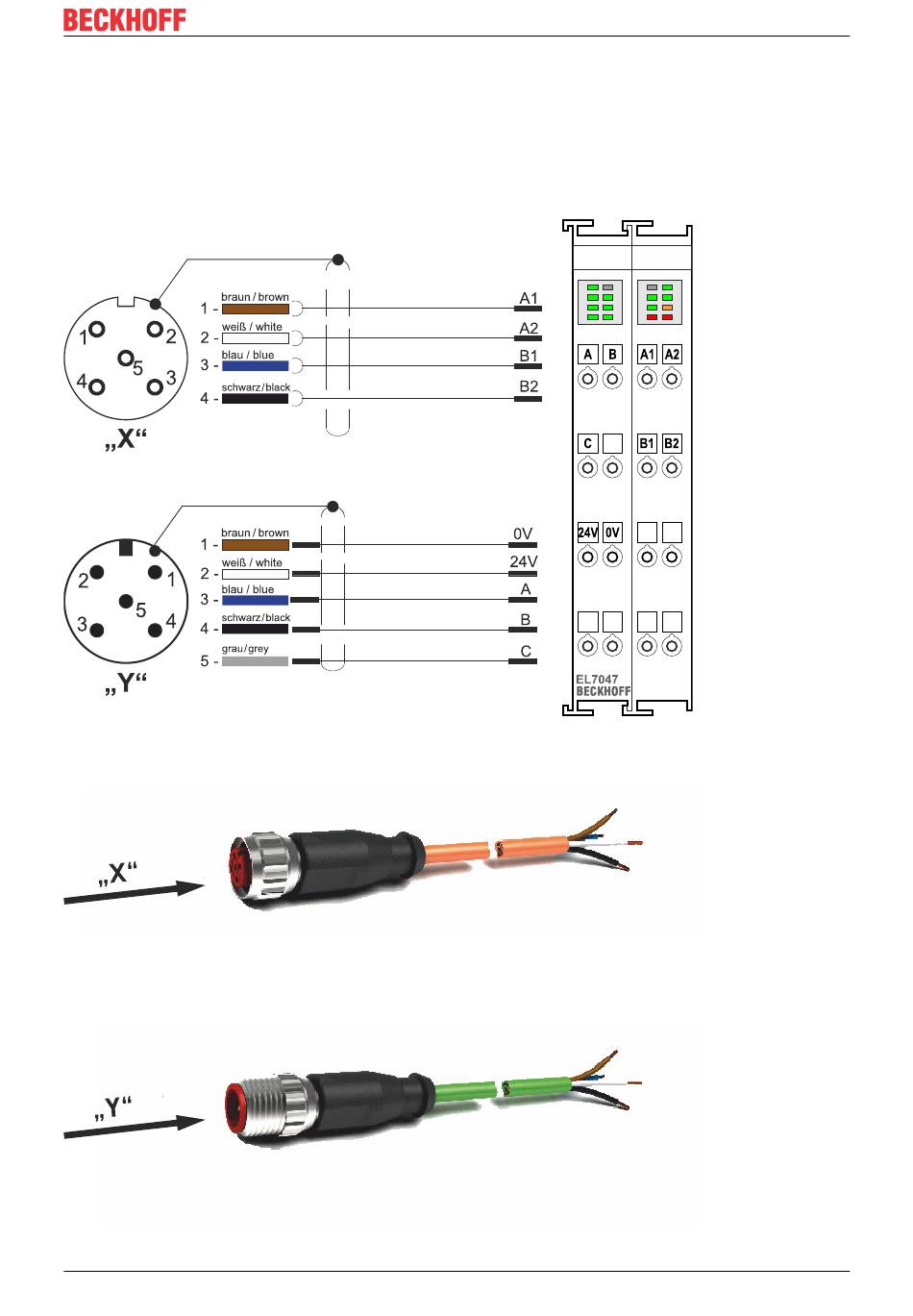

Anschlussbild EL7047
Schrittmotorklemme EL7047
• Für AS1020-0120, AS1050-0120, AS1060-0120 mit Inkremental-Encoder für feldorientierte Regelung
• Ansicht „X" zeigt den Stecker der Motorleitung in der Draufsicht
• Ansicht „Y" zeigt den Stecker der Encoderleitung in der Draufsicht
Motorleitung ZK4000-6700-2xxx
• Beidseitig konfektioniert, 4 x 0,5 mm², geschirmt
Encoderleitung ZK4000-5100-2xxx
• Beidseitig konfektioniert, 5 x 0,25 mm², geschirmt
AS1000
Version: 3.7.1
Elektrische Installation
31
