Einbauanleitung Artikel-Nr.: 65600

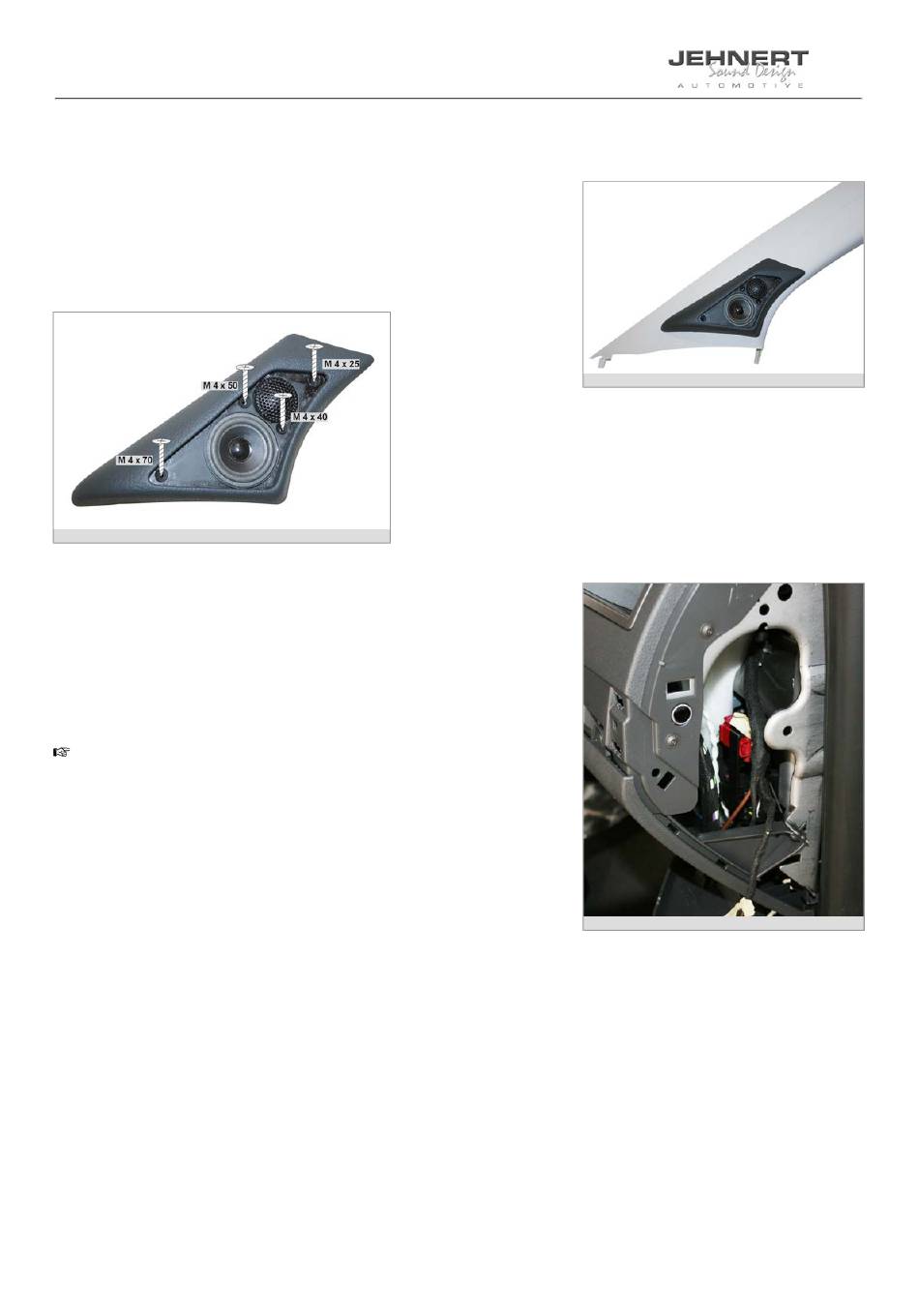

4 Mittel-Hochton-Modul: Montage Armaturenbrett
4.1 A-Säule demontieren.
4.2 Mittelhochton-Modul auf die A-Säulenverkleidung legen und gemäß Abb. ausrichten.
4.3 Modul als Schablone für Befestigungspunkte verwenden:
Die vorgebohrten Befestigungspunkte des Moduls mit einem dünnen Vorstecher auf der
Verkleidung markieren.
4.4 Für die einzusetzenden M4-Schrauben die Bohrungen gemäß Markierungen mit
einem 4mm-Bohrer vornehmen und auf 7-8mm vergrößern.
4.4
4.5 Öffnung für Kabeldurchführung hinter dem Modul ebenfalls aufbohren.
4.6 Seitliche Abdeckungen des Armaturenbrettes (Fahrer- und Beifahrerseite)
demontieren.
4.7 Anschlusskabel von Mittel-Hochton-Modul mit Lautsprecherkabel (1,5 - 4 qmm)
adaptieren und zum Frequenzweichen-Montageort unterhalb des Armaturenbrettes
führen (siehe 4.6).
4.8 Mitgelieferte M4-Schrauben gem. Abb. 4.4 eindrehen. Alle M4-Schrauben auf der
Rückseite mit Unterlagscheiben und Muttern sichern. Modul mit der Verkleidung durch
leichtes Festziehen aller Schrauben fixieren.
Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit
Isolierband o.ä. sichern.
4.9 Frequenzweiche mit Lautsprecherkabel adaptieren, in die Öffnung
im Armaturenbrett, mit Schaumstoff umwickelt, einschieben
und festen Sitz sicherstellen.
4.2
4.6
5 von 6
