11.6.2. Steuerungs- und Überwachungselemente
Das Bedienfeld besteht aus einem LCD-Berührungsdisplay
und 10 Funktionsfelder zu Steuerung aller Funktionen der
Verdichteranlage. Siehe Abb. 38.
Die Berührungsfelder haben folgende Funktionen:
F1
Anzeige des Hauptmenüs
F2
Anzeige der Kompressor
F3
Trendanzeige
F4
Wartungsanzeige
F5
Startseite
F6
Reset / zurück zur vorhergehenden Seite
F7
Kompressor EIN
F8
Kompressor AUS
F9
Zurück bzw. nach oben im Menü
F10
Vorwärts bzw. nach unten im Menü
Nach 10 Minuten ohne Aktion kehrt die Dis
play-Anzeige auf die Startseite zurück.
F1
F2
F3
F4
F9
F1 Hauptmenü
F2 Kompressor 1 Daten
F3 Trendanzeige
F4 Wartungsanzeige
F9 Rückwärts / nach oben
F5 Startseite
F6 Reset / Seite zurück
F7 EIN
F8 AUS
F10 Vorwärts / nach unten
11 Berührungs-Display

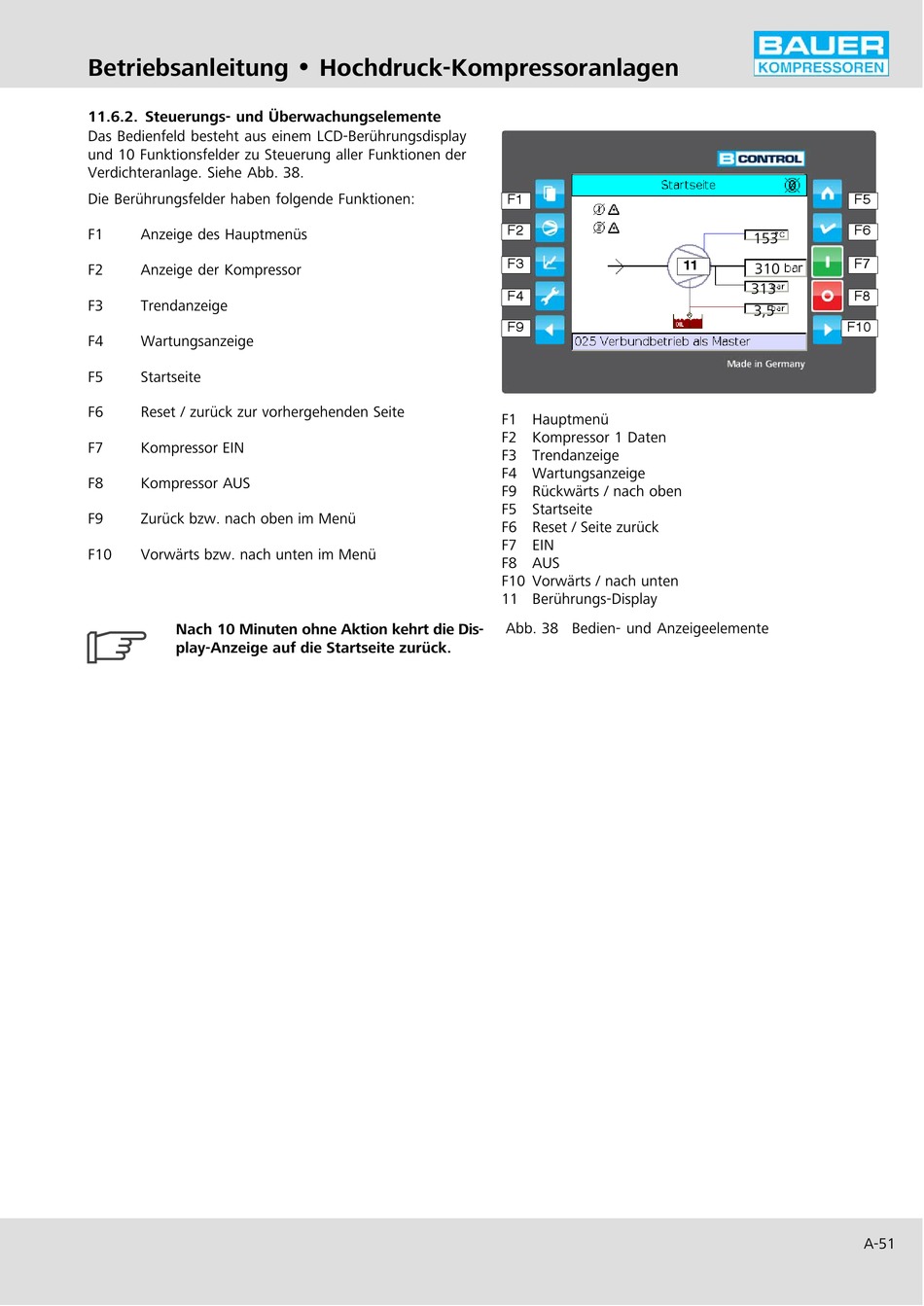

Abb. 38 Bedien- und Anzeigeelemente
