Setzen Sie die Halterung in die Bügelhalterung ein, und
ziehen Sie die Befestigungsknöpfe fest.

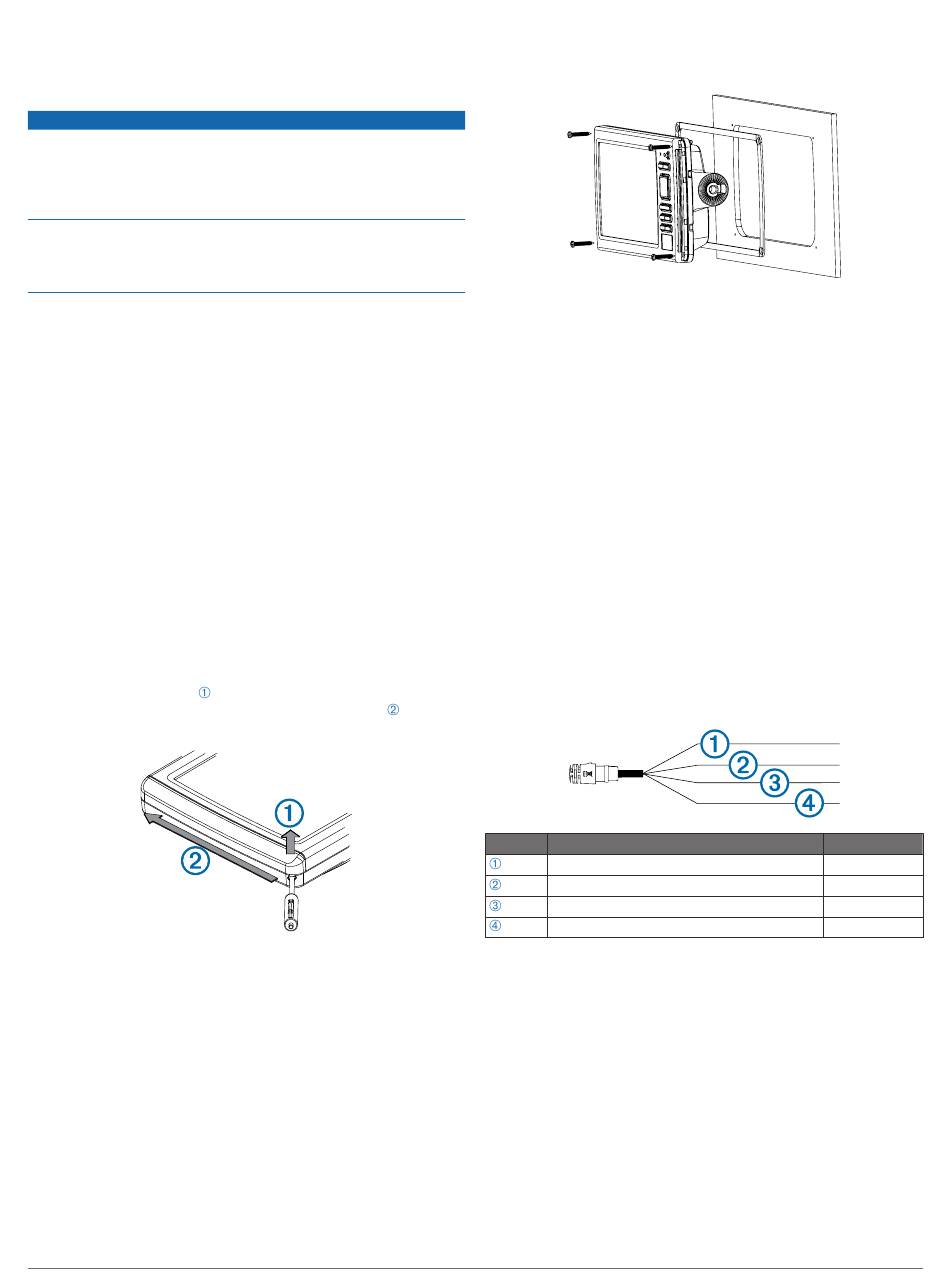

Bündige Montage des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige
Montage des Geräts vorsichtig vor. Zwischen Gehäuse und
Montagelöchern besteht nur ein geringer Abstand. Wird der
Ausschnitt zu groß geschnitten, könnte die Stabilität des Geräts
nach der Montage beeinträchtigt sein.
Wenn Sie ein Hebelwerkzeug aus Metall verwenden, z. B. einen
Schraubendreher, könnten der Klickrand und das Gerät
beschädigt werden. Verwenden Sie nach Möglichkeit ein
Hebelwerkzeug aus Kunststoff.
Eine Schablone für die bündige Montage und Befestigungsteile
können für die Montage des Geräts im Armaturenbrett
verwendet werden.
1 Schneiden Sie die Schablone zu, und achten Sie darauf,
dass sie auf die Fläche passt, an der das Gerät montiert
werden soll.
2 Befestigen Sie die Schablone am gewählten Montageort.
3
Bringen Sie mit einem 9,5-mm-Bohrer (
mehrere der Bohrungen an den Ecken der durchgängigen
Linie auf der Schablone an, um die Montagefläche für das
Schneiden vorzubereiten.
4
Schneiden Sie mit einer Stichsäge die Montagefläche entlang
der Innenseite der durchgängigen Schablonenlinie aus.
5
Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu
testen.
6
Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit
Feile und Sandpapier an.
7
HINWEIS: Nicht alle Geräte verfügen über einen Klickrand.
Heben Sie mit einem Hebelwerkzeug, beispielsweise einem
Stück Kunststoff oder einem Schraubendreher, vorsichtig die
Ecken des Klickrands
Hebelwerkzeug dann in Richtung der Gerätemitte
Klickrand zu entfernen.
8
Vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die Vorbohrungen der Schablone ausgerichtet sind.
9
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Vorbohrungen.
10
Bringen Sie mit einem 3,2-mm-Bohrer (
Vorbohrungen an.
11
Entfernen Sie die Schablone von der Montagefläche.
12
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
HINWEIS: Verhindern Sie eine Korrosion der Metallkontakte,
indem Sie die nicht verwendeten Anschlüsse mit den
Schutzkappen abdecken.
13
Bringen Sie die Gummidichtung an der Rückseite des Geräts
an.
2
HINWEIS
3
/ Zoll) eine oder
8
an. Schieben Sie das
1
/ Zoll) die
8
Die Teile der Gummidichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
14 Setzen Sie das Gerät in die Halterung ein.
15
Verbinden Sie jedes Kabel sicher mit einem Anschluss an
der Halterung.
16
Positionieren Sie den Sicherungsbügel über den Kabeln.
17 Setzen Sie das Gerät in den Ausschnitt ein.
18
Sichern Sie das Gerät mit den mitgelieferten Schrauben an
der Montagefläche.
19
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Kabelbaum
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung und mit NMEA
• Das Gerät weist einen integrierten NMEA 0183 Anschluss
auf, der für die Verbindung mit NMEA 0183 kompatiblen
Geräten dient.
• Falls eine Verlängerung der Strom- und Masseleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
von mindestens .82 mm
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen mit einem Querschnitt
, um den
von 0,33 mm
Element Funktion der Leitung
Integrierter NMEA 0183 Eingang (Rx)
Integrierter NMEA 0183 Ausgang (Tx)
Masse (Stromversorgung und NMEA 0183)
Stromversorgung
Anschließen des Kabelbaums an die Stromversor­
gung
1
Verlegen Sie den Kabelbaum zur Stromquelle und zum
Gerät.
2
Verbinden Sie die rote Leitung mit dem Pluspol (+) und die
schwarze Leitung mit dem Minuspol (-) der Batterie.
Hinweise für NMEA 0183 Verbindungen
• Die Installationsanweisungen aus dem Lieferumfang des
NMEA 0183 kompatiblen Geräts sollten Informationen zum
Identifizieren der Sende- (Tx) und Empfangsleitungen (Rx)
A (+) und B (-) enthalten.
® 0183 Geräten verbunden.
2
(18 AWG) verwenden.
2
(AWG 22) verwenden.
echoMAP 70/90 Serie – Installationsanweisungen
Leitungsfarbe
Braun
Blau
Schwarz
Rot
