Installation
Gefahr durch elektrischen Schlag
Vor Beginn der Installations- oder Instandhaltungsarbeiten ist der Hauptschalter der Anlage
auszuschalten und gegen Wiedereinschalten zu sichern. Bei Nichtbeachtung kann das
Berühren spannungsführender Teile Tod oder schwere Körperverletzung zur Folge haben.
5.1
Netzseitiger Anschluss
Die Stromversorgung SITOP modular ist ausgelegt zum Anschluss an ein 1-/2-phasiges
Wechselspannungsnetz (TN-, TT- oder IT-Netz nach IEC 60364-1) mit Nennspannung
AC 120-230/230-500 V bzw. AC 120/230 V, 50 - 60 Hz.

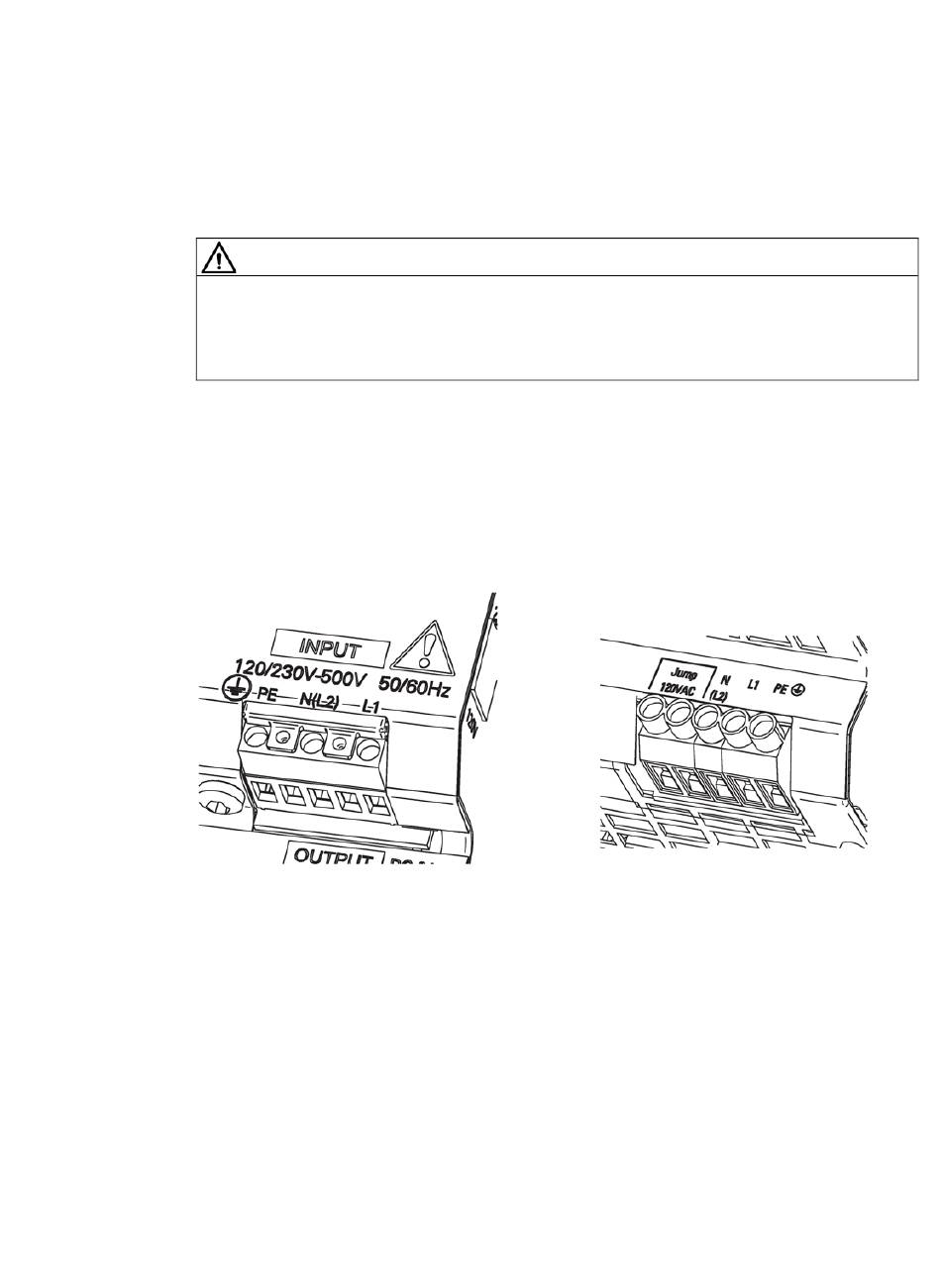

Bild 5-1
Der Anschluss des Versorgungsnetzes erfolgt über die Klemmen L1, L2(N) und PE (siehe
Bild 5-1 Netzanschluss (Beispiel 6EP1334-3BA10 und 6EP1337-3BA00) (Seite 33)) und
muss gemäß IEC 60364 und EN 50178 ausgeführt werden.
Bei Betrieb mit 120 V Eingangsspannung muss bei 6EP1333-3BA10 und 6EP1334-3BA10
der Schalter (siehe Bild 2-8 Spannungsbereichsumschalter (Beispiel 6EP1334-3BA10)
(Seite 15)) umgeschaltet werden. Bei 6EP1336-3BA00 und 6EP1337-3BA00 muss eine
Drahtbrücke an der Eingangsklemme Jump 120 V AC angeschlossen werden (siehe Bild 2-9
Drahtbrücke (Beispiel 6EP1437-3BA00) (Seite 15)).
Eine Schutzeinrichtung (Leitungsschutzschalter oder Leistungsschalter) und Trenneinrichtung
zum Freischalten der Stromversorgung muss vorgesehen werden. Ein FI-Schutzschalter darf
als alleinige Schutzmaßnahme bei indirektem Berühren nicht angewandt werden. Dies gilt für
das gesamte vom FI-Schutzschalter geschützte Netz.
SITOP modular 1ph/2ph
Gerätehandbuch, 04.2018, C98130-A7548-A1-4-29
WARNUNG
Netzanschluss (Beispiel 6EP1334-3BA10 und 6EP1337-3BA00)
5
33
