- Seite 1 MIG 3 Mise à jour : 07/08/04 Réf 73326 BEDIENUNGSANLEITUNG FÜR HALBAUTOMATISCHES SCHWEIβGERÄT MAGYS 410 GENEGYS 510 SF...
-
Seite 2: Allgemeines
Vielen Dank für Ihre Auswahl ! Vor Inbetriebnahme bitte diese Bedienungsanleitung aufmerksam lesen. Bitte beachten Sie alle Sicherheitsvorschriften und die Unfallverhütungsanweisungen. GYS kann keinerlei Verantwortung übernehmen für Schäden und Personenschaden, wenn die Ursache auf falsche Anwendung der Maschine zurückzuführen ist wie z.B. : - Die Sicherheitseinrichtungen der Maschine verändern, ausschalten oder umgehen,... -
Seite 3: Stromversorgung

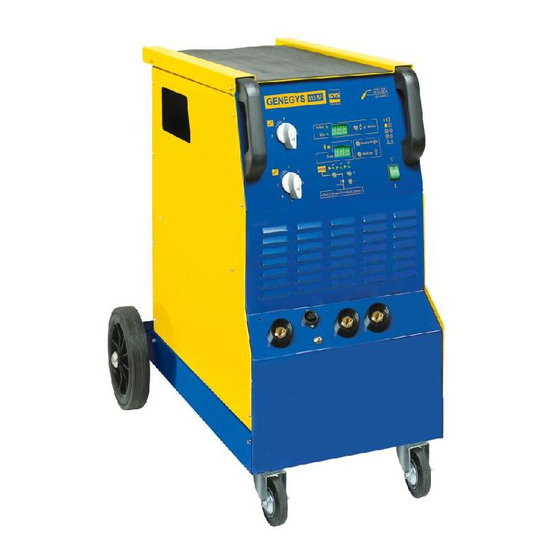

MAGYS 410 oder GENEGYS 510 SF Absicherung : MAGYS 410 : Absicherung 25A Kurve D oder Sicherung 25A Typ aM GENEGYS 510 SF : Absicherung 32A Kurve D oder Sicherung 32A Typ aM IV/ BESCHREIBUNG DER MASCHINE MAGYS 410 und GENEGYS 510 SF : Frontansicht Anzeige der SPANNUNG und Weisungspotentiometer für... - Seite 4 MAGYS 410 : Vorderseite Gasanschluss : Brenner Grob und Feinstufen entweder für Zentralanschluß Spannungsschalter Drosselabgriff 1 Stromquellenvorschub Strom höher 200A oder für getrennten Vorschub Type WF. Das Anschlussrohr liegt in der Nähe des Motors Antriebanschluss für Drosselabgriff 2 Benutzung eines...
- Seite 5 Für eine Benutzung mit Draht in normaler Polarität, verbinden Sie den Anschluss der Masseklemme zum negativen Pol des Geräts und drehen Sie den Anschluss nach rechts fest MAGYS 410 kann nur in normaler Polarität laufen (+ am Brenner) wenn man internen Antrieb benutzt.
- Seite 6 Wählen Sie die Rollen je nach Durchmesser der Draht und Type (Folgende Tabelle). MAGYS 410 wird mit Rollen 0,8 / 1 für Stahl geliefert. Rollen GYS Referenzen für MAGYS Vorschub WF 324 und 344 W 0,6 / 0,8 041738 0,8 / 1...
-
Seite 7: Einstellungen
Zu stark : der Motor hat mühe den Draht zu fördern Zu locker : Es kommt zu Schweißunterbrechung. Öffnen Sie das Gas. Das Gerät ist bereit zu arbeiten. VII / EINSTELLUNGEN EINSTELLUNG FÜR MAGYS 410 FÜR STAHL BENUTZUNG ANZEIGEND STELLUNG DER DRAHT... -
Seite 8: Benutzung Bei Aluminium
Drahtförderrollen für Aluminium benutzen IX / OPTION FÜR MAGYS 410 MAGYS 410 ist mit internem Drahtvorschub oder mit externem Drahtvorschub benutzbar. Unter Verwendung eines Zwischenschlauchpakets ( 5 oder 10 m ) und eines separaten Drahtvorschubs WF 324 oder344 erhöht sich entsprechend der Arbeitsradius. - Seite 9 -Schlechte Masse Stecker. -Kontrollieren Sie wenn es möglich ist eine besser Masse anzuschließen -Gasschutz ungenügend. -Gasdruck kontrollieren Kein Gas im Ausgang des - Schlechter Gasanschluß - (auf MAGYS 410) sehen Sie ob der Brenner Gasverbindung in der Nähe des Motors gut ist.
