Montage-, Bedienungs-
und Wartungsanleitung

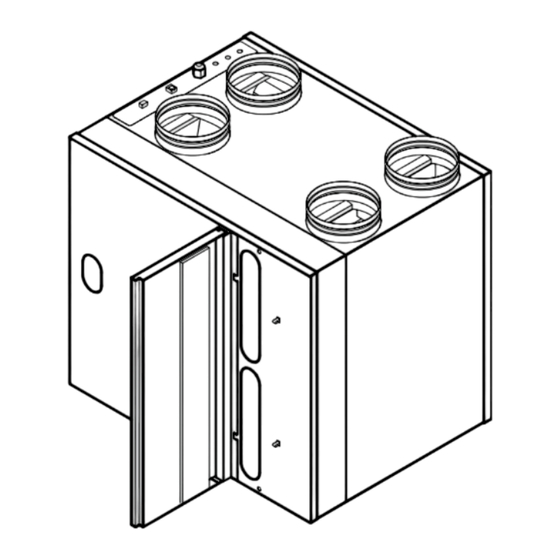

Comfort-Wohnungs-Lüftung
CWL-300 (B)
CWL-400 (B)
mit Zusatzplatine
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3062132_201110 Änderungen vorbehalten!
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf CWL-300 (B)
Inhaltszusammenfassung für Wolf CWL-300 (B)
- Seite 1 CWL-400 (B) mit Zusatzplatine Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3062132_201110 Änderungen vorbehalten!
-
Seite 2: Inhaltsverzeichnis
Inhalt Kapitel Seite Anwendung Montage der Zusatzplatine Montage der Zusatzplatine durch den Installateur Anschlüsse der Zusatzplatine Bedienungstafel LED-Anzeige und Bedienungstafel Menüstruktur der Bedienungstafel Einstellungen Anzeige der Einstellwerte Einstellwerte abrufen durch den Benutzer Einstellungen abrufen durch den Installateur Abrufdaten des Benutzers/Installateur Einstellwerte ändern Änderungen durch den Benutzer Änderungen durch den Installateur... -
Seite 3: Anwendung 1
Anwendung Kapitel 1 Das Comfort-Wohnungs-Lüftungs-Gerät kann mit einer Zu- Steuerung für Vorheizregister bis 1000 W satzplatine ausgestattet werden. In dieser Anleitung wird be- Das Vorheizregister dient dazu, die Zulufttemperatur auf einem schrieben wie das Zubehör angeschlossen wird und wie die Niveau über 0 °C zu halten, damit das Gerät auch bei sehr Einstellwerte geändert werden können. -
Seite 4: Montage Der Zusatzplatine
Kapitel 2 Montage der Zusatzplatine 2.1 Montage der Zusatzplatine durch den Installateur Das Gerät über Bedienungstafel ausschalten (gleichzeitig Zunächst die Anzeige abmontieren (siehe Punkt 5) und die die Tasten “OK” und “-” 3 s betätigen) und die Stromversor- vier Innensechskantschrauben M6 x 16 lösen; die Bypass- gung ausschalten (Netzstecker ziehen). -
Seite 5: Anschlüsse Der Zusatzplatine
Montage der Zusatzplatine Kapitel 2 Den Ventilatorteil teils ausbauen. Ventilatoreinheit wieder einbauen. 10 Bedienungstafel montieren. (Bei Gerät mit Bypass zuerst Wärmetauscher und Bypasskassette montieren) 11 Wärmetauscher wieder montieren. 12 Frontdeckel anschrauben . 13 Die Filter jeweils mit der sauberen Seite zum Wärmetau- scher einsetzen. -
Seite 6: Led-Anzeige Und Bedienungstafel
Kapitel 3 Bedienungstafel 3.1 Led-Anzeige und Bedienungstafel Das Gerät ist mit einer Bedienungstafel ausgestattet. Mit die- ser Bedienungstafel lassen sich Einstellungen im Programm der zentralen Steuerung abrufen bzw. ändern. Die Bedienungstafel weist vier Tasten und eine Anzeige auf. Beispiel: Angezeigt wird jetzt, dass das Gerät auf der Stufe 3 mit einem Luftvolumen von 280 m /h be-... -
Seite 7: Einstellungen Kapitel
Einstellungen Kapitel 4 4.1 Anzeige der Einstellwerte Die Anzeige zeigt serienmäßig die momentane Position des Dreistufenschalters und das entsprechend eingestellte Abluft- volumen an (Betriebsart). Im linken Fenster wird die Position a = Positionen des Stufenschalters des Stufenschalters und rechts vom Punkt das Abluftvolumen b = Volumen des Abluftventilators angezeigt. -
Seite 8: Einstellungen
Kapitel 4 Einstellungen Schritt- Anzeige Beschreibung Hinweis (Beispiel) Nr.1 2.200 Momentane Einstellung/Abluftvol. [m Nr.2 Meldekode Betriebsart C0 = Keine Meldung C3 = Der Zuluftvent. dreht in der Betriebsart 'konstan- ter Druck C6 = Der Abluftvent. dreht in der Betriebsart 'konstan- ter Druck C7 = Korrektur maximales Luftvolumen C8 = Druckungleichgewicht festgestellt, indem nicht... -
Seite 9: Änderungen Durch Den Installateur
Einstellungen Kapitel 4 4.2.2 Änderungen durch den Installateur Der Installateur kann mehr Einstellwerte ändern als der Benut- 6. Den geänderten Wert kann man jetzt: zer. Vorsicht bei den Änderungen, weil bei falsch eingestellten speichern Parametern der Betrieb des Geräts beeinträchtigt wird. Siehe nicht speichern;... -
Seite 10: Erläuterung Der Einstellwerte
Kapitel 4 Einstellungen 4.2.3 Erläuterung der Einstellwerte Die Einstellwerte für den Benutzer werden angezeigt mit “U”. (Zentrale Steuerplatine) und “P” (Zusatzplatine). Die Einstellwerte für den Installateur werden angezeigt mit “I” U1 bis U5 & U8 Diese Einstellungen werden beschrieben im Abschnitt 6.2 , 6.3 und 6.7.3 der Montage- Bedienungs- und Wartungsanleitung der CWL 300/400(B). Einstelltemperatur Nachheizregister (nur im Falle eines montierten Nachheizregisters) Bestimmt ob der Feuchtesensor oder der Kohlendioxidsensor aktiviert wird. -
Seite 11: Einstellbereich Und Werkseinstellung Der Einstellwerte
Einstellungen Kapitel 4 4.2.4 Einstellbereich und Werkseinstellung der Einstellwerte Einstellbarer Beschreibung Einstellbereich Werksvorgabe Parameter Volumen Schritt 1 50..(max. -10) Volumen Schritt 2 50..(max. -5) 150 CWL-300/ 200 CWL-400 Volumen Schritt 3 50..300 CWL-300/ 50..400 CWL-400 225 CWL-300/ 300 CWL-400 Min. Außentemperatur für Bypass 5..20 Min. -
Seite 12: Änderungen Der Einstellwerte
Kapitel 4 Einstellungen 4.3 Änderungen der Einstellwerte Im Kapitel 1 ist beschrieben welche Anschlussmöglichkeiten die eingestellt werden. Wie die Einstellwerte geändert werden, ist Zusatzplatine bietet. Beim anschließen der unterschiedlichen beschrieben im Abschnitt 4.2.1 und 4.2.2. Komponenten sollen die Parameter über die Bedienungstafel 4.3.1 Schaltung für Notschaltung An der Bedienungstafel werden die Einstellwerte P1 und P2 die Notschaltung aktiviert ist, werden die beiden Ventilatoren... -
Seite 13: Tabelle Mit Fehlercodes
Störung Kapitel 5 5.1 Tabelle mit Fehlercodes Fehlercode Ursache Maßnahme Benutzer Maßnahme Installateur Der Zuluftventilator steht still. Installateur hinzuziehen. • Den Zuluftventilator austauschen. Der Abluftventilator steht still. Installateur hinzuziehen. • Den Abluftventilator austauschen Der Temperaturfühler, der die Tem- • Die Leitungen vom Fühler zur zentralen Steuerplatine peratur der angesaugten Frischluft Installateur hinzuziehen. -
Seite 14: Elektrische Schaltpläne
Kapitel 6 Elektrische Schaltpläne 6.1 Stromlaufplan der Schlafzimmerklappe 24 VAC E2090-0 Anschluß der Schlafzimmerklappe Anschluß der Sicherheitsklappe Schaltung der Schlafzimmerklappe Klappenmotor der Schlafzimmerklappe 24 VAC, 10 VA Zusatzplatine Wenn die Schaltung der Schlafzimmerklappe nicht aktiviert ist, bekommt die Position 1 der X3- Kontaktleiste 24 V. Wenn die Schaltung der Schlafzimmerklappe aktiviert ist, bekommt die Position 2 der X3-Kontaktleiste 24 V. -
Seite 15: Stromlaufplan Des Feuchtesensors
Elektrische Schaltpläne Kapitel 6 6.3 Stromlaufplan des Feuchtesensors E2373-A Anschluss des Feuchtesensors Anschluss des Kohlendioxidsensors Zusatzplatine Steuerungssignal 0 – 10 V, Feuchtesensor versehen mit eigener Versorgungsspannung F1/ F2 = Versorgungsspannung 24V des Feuchtefühlers 1, 2 6.4 Stromlaufplan des Kohlendioxidsensors, Luftqualitätsfühlers E2372-A Anschluss des Feuchtesensors Anschluss des Kohlendioxidsensors, Luftqualitätsfühler... -
Seite 16: Stromlaufplan Des Nachheizregister
Kapitel 6 Elektrische Schaltpläne 6.5 Stromlaufplan des Nachheizregister Heizspirale (max. 1000 W) Maximalsicherung mit Rückstelltaste Temperaturfühler Anschlussstecker 230 V Anzuschließen durch den Installateur Zusatzplatine Led Maximalsicherung im Betrieb C1 = Braun C2 = Blau C3 = Grün/gelb C4 = Schwarz C5 = Gelb X1 :... -
Seite 17: Ersatzteile
Service Kapitel 7 7.1 Ersatzteile Bauteil Material-Nummer Zusatzplatine 27 44 517 7.2 Notizen Comfort-Wohnungs-Lüftung CWL-300(B) / CWL-400(B) mit Zusatzplatine... - Seite 18 Comfort-Wohnungs-Lüftung CWL-300(B) / CWL-400(B) mit Zusatzplatine...
- Seite 19 Comfort-Wohnungs-Lüftung CWL-300(B) / CWL-400(B) mit Zusatzplatine...
- Seite 20 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at...
