Legende; Hydraulisches Einbindungsschema - Weishaupt WWP T 290 FW Montageanleitung Und Bedienungsanleitung

1.2

Legende

1 Verdichter
2 Pressostat HD
3 Verflüssiger
4 Warmwasserspeicher
5 Wärmetauscher (nicht alle Typen)
6 Heizstab
7 Korrosionsschutzanode
8 Temperaturregler WP
9 Schutztemperaturbegrenzer
10 Temperaturregler Heizstab
11 Temperaturanzeige
12 Filtertrockner
13 Expansionsventil
14 Lufttemperaturthermostat
15 Verdampfer
16 Ventilator
17 Rückschlagventil
18 Isolierung
1.3

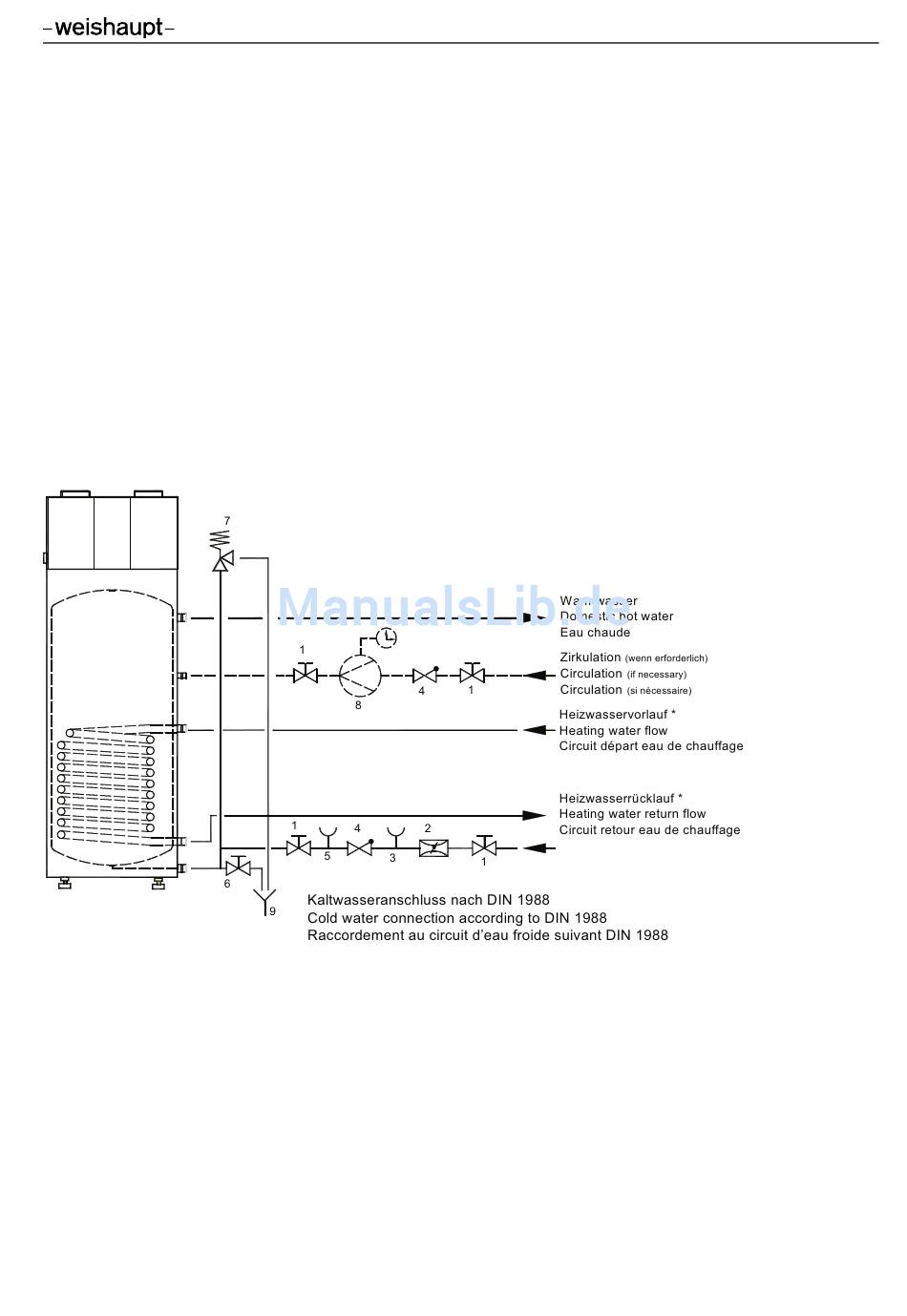

Hydraulisches Einbindungsschema

1.4 Legende
1 Absperrventil
2 Druckminderventil
3 Prüfventil
4 Rückflussverhinderer
5 Manometeranschlussstutzen
6 Entleerungsventil
7 Membran-Sicherheitsventil
8 Zirkulationspumpe
9 Abfluss
* bei Trinkwasser-Wärmepumpen ohne innerem Wär-
metauscher entfallen die Anschlüsse für den zweiten
Wärmeerzeuger (d.h. kein Heizwasservorlauf und kein
Heizwasserrücklauf)
451903.66.01 · 04/2011 · Rei
Montage- und Betriebsanleitung
WWP T 290 FW - WWP T 290 F
1 Hydraulische Prinzipschemen
Compressor
High-pressure switch
Liquifier
Hot water cylinder
Heat exchanger (not all types)
Heating element
Corrosion protection anode
HP temperature controller
Protection temperature limiter
Heating element temperature controller
Temperature indicator
Filter dryer
Expansion valve
Air temperature thermostat
Evaporator
Ventilator
Check valve
Insulation
Shutoff valve
Pressure reducing valve
Test valve
Return flow inhibitor
Pressure gauge connecting stubs
Drain valve
Diaphragm safety valve
Circulation pump
Outlet
No connections for second heat generator required
(i.e. no heating water flow and no heating water return
flow) for hot-water heat pumps without internal heat
exchanger
Compresseur
Pressostat HP
Condenseur
Ballon d'eau chaude
Echangeur thermique (pas sur tous les types)
Cartouche chauffante
Anode anticorrosion
Régulateur de température PC
Limiteur de température de protection
Régulateur de température cartouche chauffante
Indicateur de température
Sèche-filtre
Détendeur
Thermostat de température de l'air
Evaporateur
Ventilateur
Clapet anti-retour
Isolation
Robinet d'arrêt
Réducteur de pression
Soupape de contrôle
Clapet anti-reflux
Tubulures de raccordement manomètre
Vanne de vidange
Soupape de sécurité à membrane
Pompe de circulation
Ecoulement
les pompes à chaleur pour eau chaude sans échan-
geur thermique intégré ne possèdent pas de raccords
pour le deuxième générateur de chaleur (c-à-d. qu'ils
n'ont ni circuit départ ni circuit retour eau de chauf-
fage)
III
