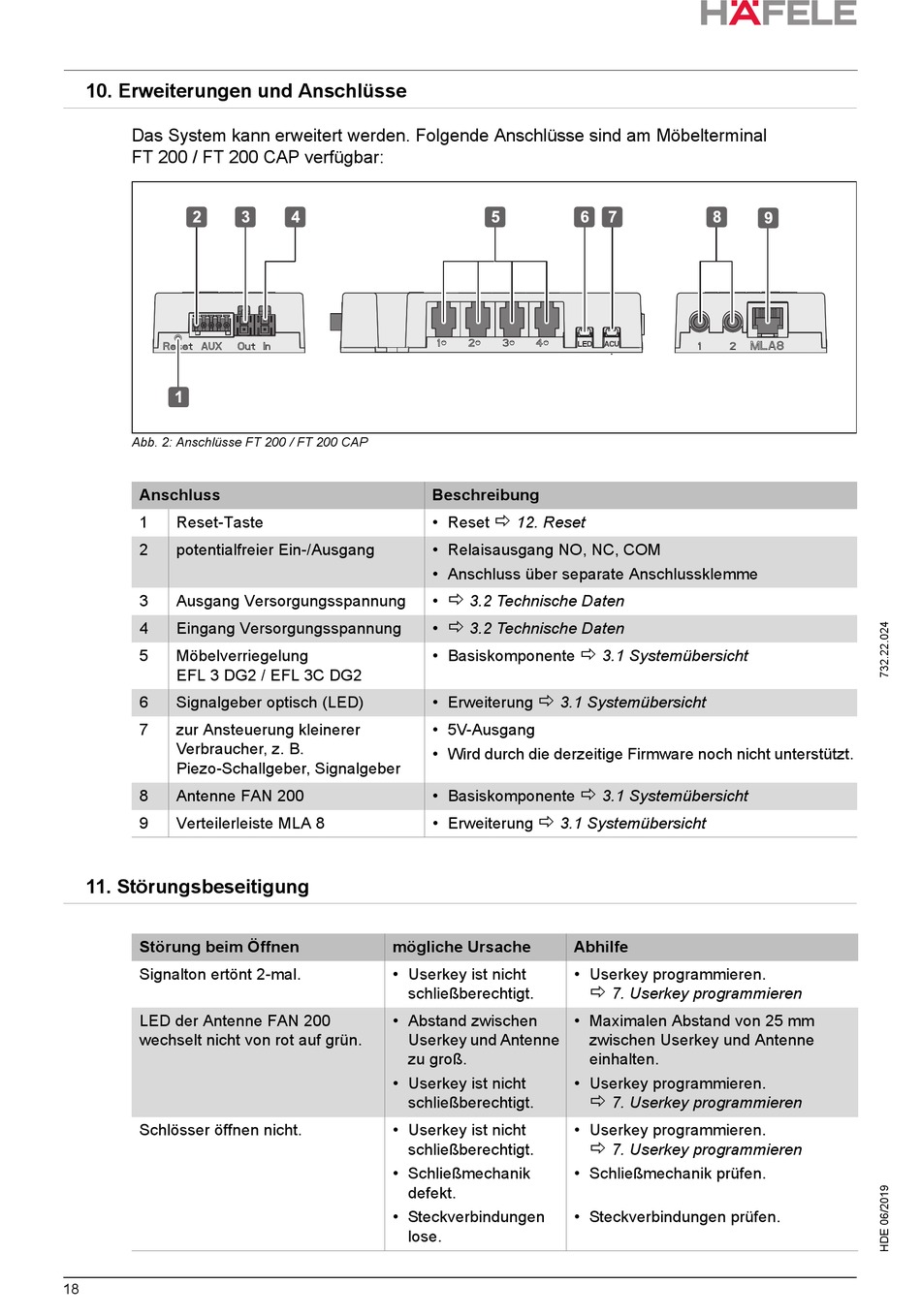

10. Erweiterungen und Anschlüsse
Das System kann erweitert werden. Folgende Anschlüsse sind am Möbelterminal
FT 200 / FT 200 CAP verfügbar:
Abb. 2: Anschlüsse FT 200 / FT 200 CAP

Anschluss

1 Reset-Taste
2 potentialfreier Ein-/Ausgang
3 Ausgang Versorgungsspannung
4 Eingang Versorgungsspannung
5 Möbelverriegelung
EFL 3 DG2 / EFL 3C DG2
6 Signalgeber optisch (LED)
7 zur Ansteuerung kleinerer
Verbraucher, z. B.
Piezo-Schallgeber, Signalgeber
8 Antenne FAN 200
9 Verteilerleiste MLA 8
11. Störungsbeseitigung
Störung beim Öffnen
Signalton ertönt 2-mal.
LED der Antenne FAN 200
wechselt nicht von rot auf grün.
Schlösser öffnen nicht.
18
Beschreibung

• Reset 12. Reset
• Relaisausgang NO, NC, COM
• Anschluss über separate Anschlussklemme

• 3.2 Technische Daten

• 3.2 Technische Daten
• Basiskomponente

• Erweiterung 3.1 Systemübersicht
• 5V-Ausgang
• Wird durch die derzeitige Firmware noch nicht unterstützt.
• Basiskomponente

• Erweiterung 3.1 Systemübersicht
mögliche Ursache
• Userkey ist nicht
schließberechtigt.
• Abstand zwischen
Userkey und Antenne
zu groß.
• Userkey ist nicht
schließberechtigt.
• Userkey ist nicht
schließberechtigt.
• Schließmechanik
defekt.
• Steckverbindungen
lose.

3.1 Systemübersicht

3.1 Systemübersicht
Abhilfe
• Userkey programmieren.

7. Userkey programmieren
• Maximalen Abstand von 25 mm
zwischen Userkey und Antenne
einhalten.
• Userkey programmieren.

7. Userkey programmieren
• Userkey programmieren.

7. Userkey programmieren
• Schließmechanik prüfen.
• Steckverbindungen prüfen.
