1.6 Luftmængdemåling

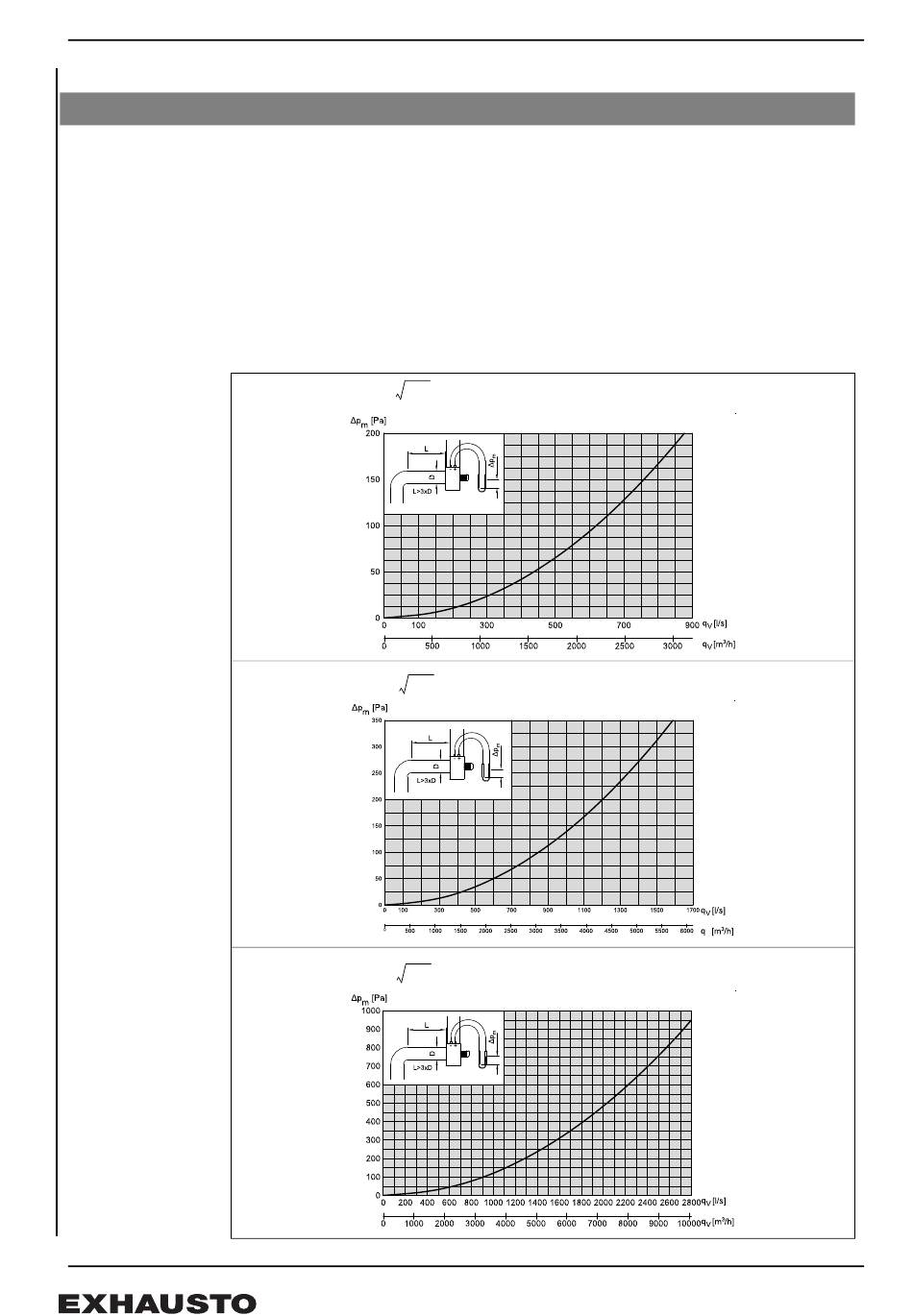

Boxventilatorerne er forsynet med indbyggede målepunkter for luftmængdemåling (dog
ikke BESB250). Målepunkterne tilsluttes et manometer og luftmængden (qv) kan
derefter beregnes ved hjælp af formel eller ved aflæsning på diagrammerne.
Målefejl < ± 8% af aktuel luftmængde når kanalsystemet på sugesiden udformes som
vist på skitsen på diagrammerne.
Forudsætninger for diagrammer og formler:
Temperatur: 20°C
Densitet: 1,2 kg/m3
Trykmåling, Δpm [Pa], ved 20°C
1 m3/s = 1000 l/s = 3600 m3/h
BESB315:
BESB400:
BESB500:
× Δp [ l s ⁄ ]
q = 62
v m
× Δp [ l s ⁄ ]
q = 85
v m
× Δp [ l s ⁄ ]
q = 91
v m
