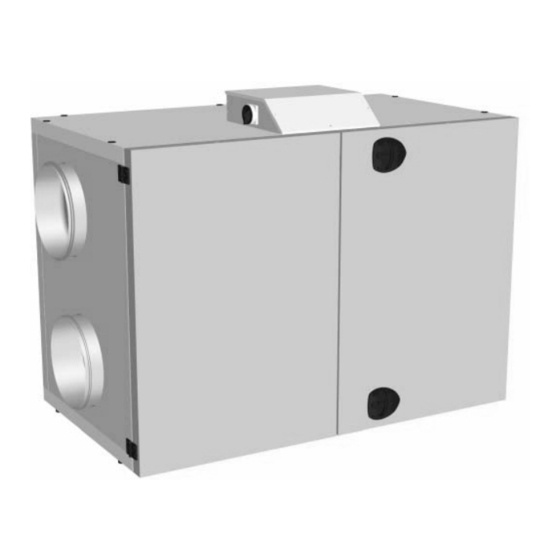

Exhausto VEX200 Serie Originalbetriebsanleitung
Mit rotationswärmetauscher und exact-automatik
Vorschau ausblenden
Andere Handbücher für VEX200 Serie:
- Originalbetriebsanleitung (36 Seiten) ,
- Bedienungsanleitung (34 Seiten) ,
- Mechanische montageanleitung (32 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
3003409-2014-04-11
VEX250H
mit Rotationswärmetauscher und EXact-Automatik
Produktinformation.......................................Abschnitt 1 + 6
Mechanische Montage.................................Abschnitt 2 + 3
El-Installation................................................Abschnitt 4
Wartung........................................................Abschnitt 5
EXHAUSTO A/S
Odensevej 76
DK-5550 Langeskov
Tel. +45 65 66 12 34
Fax +45 65 66 11 10
exhausto@exhausto.dk
www.exhausto.dk
VEX250_EXact
Das Gerät umfasst bei Lieferung
(Werksmontiert):
Gemäss VDI 6022 begutachtet und zugelassen.
Luftmengeregelung, AFC
Kompaktfilter FP
Taschenfilter FB
Einstellklappe und Spülkammer
Als Einzelteile mitgeliefertes Zubehör:
PWW-Nachheizregister
HCE Elektro-Nachheizregister
Absperrklappe, LS400-24, (LSA für Fortluft)
Absperrklappe, LS400-24, (LSF für Außenluft)
Absperrklappe, LSR400-24, mit Rückstellfeder
(LSFR für Außenluft)
Stck. Brandthermostat, BT40
Stck. Brandthermostat, BT50
Stck. Brandthermostat, BT70
Stck. Bedieneinheit, HMI
Stck. Bewegungsmelder MIO-PIR
Stck. Konstantdruckregelung, MPT-DUCT
Feuchtefühler, MIO-RH
CO
-Fühler, MIO-CO2-DUCT
2
Temperatursensor, MIO-TS-DUCT
Temperatursensor, MIO-TS-ROOM
Regelung für externe Kühleinheit, MXCU
Produktionsauftrag Nr.:
Verkaufsauftrag Nr.:
Originalbetriebsanleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Exhausto VEX200 Serie
Inhaltszusammenfassung für Exhausto VEX200 Serie
- Seite 1 Regelung für externe Kühleinheit, MXCU Produktionsauftrag Nr.: Verkaufsauftrag Nr.: Produktinformation........Abschnitt 1 + 6 Mechanische Montage.........Abschnitt 2 + 3 El-Installation..........Abschnitt 4 Wartung............Abschnitt 5 Originalbetriebsanleitung EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk www.exhausto.dk...
-
Seite 2: Inhaltsverzeichnis
3003409-2014-04-11 1. Produktinformation 1.1. Übersicht über Varianten..................5 1.2. Bezeichnungen in der Anleitung................7 1.3. Anwendung......................8 1.4. Anforderung an die Umgebung................8 1.4.1. Platzbedarf.......................8 1.4.2. Anforderungen an die Unterlage..............8 1.4.3. Anforderungen an das Kanalsystem..............9 1.5. Beschreibung......................9 1.5.1. Aufbau des VEX-Geräts..................9 1.6. Hauptabmessungen....................13 VEX250, V1......................13 VEX250, V2......................14 2. -
Seite 3: Symbole, Begriffe Und Warnhinweise
Die Sicherheit von Personen und Ausrüstung sowie einwandfreier Betrieb des VEX- Geräts wird durch Befolgen der Anweisungen dieser Betriebsanleitung erzielt. Die EXHAUSTO A/S lehnt jegliche Haftung für Schäden ab, die auf Verwendung gegen die Weisungen und Anweisungen dieser Betriebsanleitung zurückzuführen sind. - Seite 4 Handgriff benutzen. Typenschild Das Typenschild des VEX-Geräts enthält folgende Angaben: ● VEX-Variante des Geräts (1) ● Produktionsauftragsnummer des Geräts (2) Hinweis Halten Sie bitte die Produktionsnummer bei Anfragen jeder Art über das Pro- dukt bei EXHAUSTO bereit. 4/32...
-
Seite 5: Produktinformation
Produktinformation 3003409-2014-04-11 1. Produktinformation 1.1 Übersicht über Varianten Anordnung von Ventilatoranordnung 1 (V1) Ventilator, Motor (M) und Frequenzwand- ler (FC) Ventilatoranordnung 2 (V2) Elemente Erläuterung Ventilator Kompaktfilter Taschenfilter 1,1,A oder B Stutzen für Abluft 1,2,A oder B Stutzen für Fortluft 2,1,A oder B Stutzen für Außenluft 2,2,A oder B... - Seite 6 Produktinformation 3003409-2014-04-11 Mögliche Stutzenanordnung im Verhältnis zur Ventilatoranordnung und Filtertyp Kompaktfilter Taschenfilter Ventilatoranordnung und Luftstränge Ventilatoranordnung 1, rechts Ventilatoranordnung 1, links Ventilatoranordnung 2, rechts Ventilatoranordnung 2, links 6/32...
-
Seite 7: Bezeichnungen In Der Anleitung
Produktinformation 3003409-2014-04-11 1.2 Bezeichnungen in der Anleitung Die Prinzipskizze zeigt ein VEX-Gerät mit Ventilatoranordnung LINKS. Bauteil Funktion Brandthermostat 40 °C/50 °C (Abluft) BT40/BT50 Brandthermostat 70 °C (Zuluft) BT70 Frequenzumrichter 1 Frequenzumrichter 2 Bedieneinheit Absperrklappe Außenluft/Fortluft Ventilatormotor 1 Ventilatormotor 2 -Fühler, Kanal MIO-CO - DUCT -Fühler, Raum... -
Seite 8: Anwendung
Produktinformation 3003409-2014-04-11 1.3 Anwendung Komfortlüftung Das VEX-Gerät von EXHAUSTO wird für Lüftungsaufgaben im Bereich Komfort- lüftung eingesetzt. Temperatureinsatzbereich des Geräts - siehe den Abschnitt "Technische Daten". Verbotene Anwen- Das VEX-Gerät darf nicht zum Transport von Festpartikeln oder in Bereichen mit dungsbereiche Risiko für explosive Gase benutzt werden. -
Seite 9: Anforderungen An Das Kanalsystem
● Wärme-/Kälteverlust Kondens Bei sehr hoher Luftfeuchte in der Fortluft/im Außenluftkanal kann es zu Kondens- bildung im Fortluftkanal kommen. EXHAUSTO empfiehlt, dass auch ein Konden- satabfluss an der tiefsten Stelle der Kanäle errichtet wird. Kein Kanalan- Falls ein oder mehrere Stutzen nicht an einen Kanal angeschlos-... - Seite 10 Produktinformation 3003409-2014-04-11 VEX200L - V2 1,1,A 1,2,A 2,2,A 2,1,A VEX200R - V1 Die folgende Zeichnung zeigt den Aufbau des Geräts (ohne Wartungstüren). 1,1,A 1,2,A 2,2,A 2,1,A 10/32...
- Seite 11 Produktinformation 3003409-2014-04-11 VEX200R - V2 2,2,A 2,1,A 1,2,A 1,1,A Pos. Nr. Bauteil Funktion Stutzen 2,1,A Stutzen für Außenluft. Der Stutzen kann auch oben auf dem oder unten im Gerät angeordnet sein (2,1,B) - jedoch nur bei Geräten mit Kompaktfiltern. Absperrklappe LS Absperrklappe - Außenluft, LSF (Zubehör).
- Seite 12 Produktinformation 3003409-2014-04-11 Pos. Nr. Bauteil Funktion Stutzen 2,2,A Stutzen für Zuluft. Der Stutzen läßt sich auch unten im Gerät anordnen (2,2,B). HMI-Panel Panel zur Bedienung der Automatik. Ventilatoreinheit Für die Außen-/Zuluft Frequenzumrichter für den Zuluft- Regelt den Ventilator stufenlos. ventilator Anschlusskasten Kasten für den Anschluss von Versorgungsspannung, exter- nen Ventilationsbauteilen, Bedieneinheiten und eines PCs.
-
Seite 13: Hauptabmessungen
Produktinformation 3003409-2014-04-11 1.6 Hauptabmessungen VEX250, V1 1600 Hinweis Die Abbildung zeigt sämtliche möglichen Stutzenanordnungen. Mit *) ge- kennzeichnete Stutzenanordnungen sind bei VEX-Geräten mit Taschenfilter nicht möglich. 13/32... -
Seite 14: Vex250, V2
Produktinformation 3003409-2014-04-11 VEX250, V2 1600 Hinweis Die Abbildung zeigt sämtliche möglichen Stutzenanordnungen. Mit *) ge- kennzeichnete Stutzenanordnungen sind bei VEX-Geräten mit Taschenfilter nicht möglich. 14/32... -
Seite 15: Handling
Handling 3003409-2014-04-11 2. Handling 2.1 Auspacken Lieferung Die Lieferung umfasst: ● VEX-Gerät ● Mitgeliefertes Zubehör (geht aus der Ankreuzliste auf der Vorderseite dieser Anleitung hervor). Verpackung Bei der Lieferung ist das Gerät auf einer Einwegpalette befestigt und in Klarsichtfolie verpackt. Hinweis Nach Entfernen der Folie ist das VEX-Gerät gegen Schmutz und Staub zu schützen:... -
Seite 16: Gewicht
Handling 3003409-2014-04-11 Verfahren Zeichnung Gabelhubwagen oder Stapler: Das VEX-Gerät auf der Einwegpa- lette anheben. ACHTUNG! Falls die Einwegpalette nicht benutzt wer- den kann, müssen die Gabeln des Hubgeräts eine ausreichende Län- ge haben, um eine Beschädigung des Gerätebodens zu vermeiden. Kran: VEX-Ge- rät nie-... -
Seite 17: Transport Mit Reduziertem Gewicht
Handling 3003409-2014-04-11 Breite Die folgende Übersicht zeigt die erforderliche Breite für die Passage des VEX-Ge- räts: Bei einer Passagenbreite von...*) Dann ... Unter 900 mm ist Passage nicht möglich Zwischen 900 und 948 mm sind die Türen zu demontieren, vgl. den fol- genden Abschnitt Über 948 mm ist Passage ohne weiteres möglich... - Seite 18 Handling 3003409-2014-04-11 Demontage der Ven- tilatoreinheit Schritt Vorgehen Die Arretierschrauben an der Ausziehschiene in Richtung Bedien- seite entfernen. Die Schlaufen für das Motorkabel und den Messschlauch lösen. Die Ventilatoreinheit bis zum Anschlag (eine Schraube an der Aus- ziehschiene auf jeder Seite) herausziehen. Das Versorgungskabel und das Modbuskabel im Fequenzumrich- terkasten demontieren.
-
Seite 19: Mechanische Montage
Nach dem Aufstellen kontrollieren, dass das VEX-Gerät waagerecht steht. 3.1.2 Aufstellung auf Montagesockel Der Montagesockel von EXHAUSTO ermöglicht eine korrekte Aufstellung des Lüf- tungsgeräts. Der Sockel ist mit einstellbaren Schraubfüßen ausgerüstet, damit das Lüftungsgerät auf einer unebenen Unterlage (+/- 20 mm pro Meter) aufgestellt werden kann. -
Seite 20: El-Installation
El-Installation 3003409-2014-04-11 4. El-Installation 4.1 El-Installation Siehe die beigelegte Anleitung “El-Installationsanleitung für VEX240/250 mit EXact- Automatik”: 20/32... -
Seite 21: Wartung
Betriebsstatus der Anlage abliest. 5.2 Wartungsschema Empfohlene Inter- Das folgende Schema enthält empfohlene Intervalle für die Wartung des Geräts bei valle normalen Betriebsbedingungen. EXHAUSTO empfiehlt, dass die Wartung des Ge- räts den jeweiligen Betriebsbedingungen angepasst wird. Komponente Wie folgt vorgehen... 1 Mal 2 Mal jähr-... -
Seite 22: Wartung
● Die Verwendung unoriginaler Filter kann zu Leckageproble- men beim VEX-Gerät sowie zu reduzierter Filtrierfunktion führen. ● EXHAUSTO empfiehlt daher, dass das Datum des Filtertau- sches notiert wird, damit sich einfach kontrollieren lässt, ob die Filtertauschintervalle eingehalten wurden. 5.3 Wartung 5.3.1 Filtertausch... - Seite 23 Wartung 3003409-2014-04-11 Das Kaltwasserre- gister/Heizregister Schritt Vorgehen wie folgt reinigen Die Stromversorgung zum Gerät am Wartungsschalter abschalten. Das Kaltwasserregister/Heizregister staubsaugen. Kaltwasserregister: Die Kondensatwanne reinigen. Kontrollieren, dass die Lamellen des Wärmetauschers nicht deformiert sind. Die Lamellen sind scharfkantig! Rotationswärmetau- scher wie folgt reini- Schritt Vorgehen Die Stromversorgung zum Gerät am Versorgungstrenner abschalten,...
-
Seite 24: Technische Daten
Technische Daten 3003409-2014-04-11 6. Technische Daten 6.1 Gewicht, Korrosionsklasse, Temperaturbereiche etc. Gewichtsangaben Türen 2 x 15 kg Ventilatorsektion 2 x 24 kg Gerät ohne Türen und Ventilatorsektion (für Transport durch Öffnun- 195 kg gen) Gesamtgewicht des Geräts 273 kg Korrosionsklasse Korrosionsklasse Korrosionsklasse C4 nach EN ISO12944-2 Temperaturbereiche... - Seite 25 Technische Daten 3003409-2014-04-11 Motorklappe Motorklappe, Typ LS400-24 LSR400-24 Bezeichnung LSA/LSF LSFR Motortyp NM24-F AF-24 Drehzeit 75-150 Sek. öffnen: 16 Sek. schließen: 150 Sek. Schutzart IP42 IP42 Umgebungstemperatur -20 ºC - +50 ºC -30 ºC - +50 ºC Klappentiefe (LS-Schienensystem) 100 mm 100 mm Es dürfen maximal 2 Stck.
-
Seite 26: Kompaktfilter
Technische Daten 3003409-2014-04-11 6.2 Kompaktfilter Druckverlustkurven für M5- und F7-Filter 1000 1500 2000 2500 3000 3500 4000 Volumenstrom [m Filterdaten FP250M5 FP250F7 Kassette H x B 520 x 835 mm 520 x 835 mm Dicke der Filterkassette Filterfläche 5 m² 15,7 m²... -
Seite 27: Taschenfilter
Technische Daten 3003409-2014-04-11 6.3 Taschenfilter Druckverlustkurven für M5- und F7-Filter 1000 2000 3000 4000 Volumenstrom [m Filterdaten FB250M5 FB250F7 Filterfläche 4,84 m² 5,96 m² Frontfläche H x B 490 x 835 mm 490 x 835 mm Anzahl Taschen x Tiefe 13 x 380 mm 16 x 380 mm Filterklasse... -
Seite 28: Leistungsdiagramm
Technische Daten 3003409-2014-04-11 6.4 Leistungsdiagramm 6.4.1 Gerät mit Kompaktfilter Leistungskurve mit M5-Filtern SFP-Kurve (J/m ) Arbeitslinien A: Druckverlustzulage mit F7-Filtern B: Druckverlustzulage durch externes Heizregister 28/32... -
Seite 29: Gerät Mit Taschenfilter
Vorderseite der mit dem Gerät mitgelieferten Anleitung. Kontakt... Kontaktieren Sie bitte die Kundendienstabteilung Ihres EXHAUSTO-Fachhändlers vor Ort zwecks Bestellung von Ersatzteilen. Die Telefonnummer entnehmen Sie bitte der Rückseite dieser Anleitung. Um einen Überblick über Position und Be- zeichnung der Bauteile zu bekommen, sehen Sie evtl. -
Seite 30: Eg-Konformitätserklärung
Technische Daten 3003409-2014-04-11 6.6 EG-Konformitätserklärung Siehe Dokument Nr. 3003646, Konformitätserklärung. Das Dokument befindet sich in- nen an der Tür des VEX-Geräts. Sie finden es auch auf der Webseite von EXHAUSTO, indem Sie unter der Dokumentennummer suchen. 30/32... - Seite 31 3003409-2014-04-11 31/32...
