GAS 222.20 Ex2

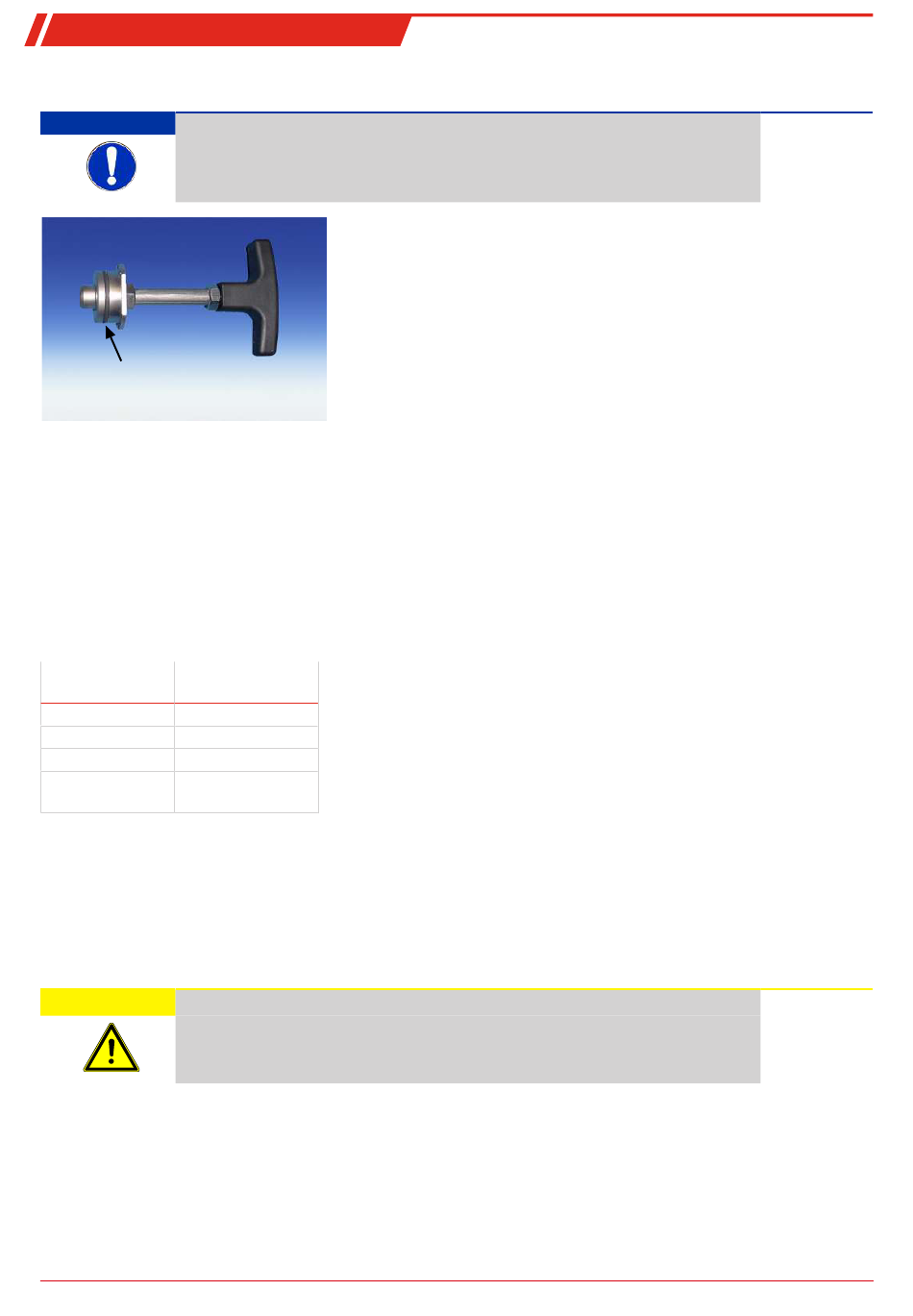

4.4 Montage des Austrittsfilters
HINWEIS
Der Austrittsfilter und der O-Ring für das Griffstück müssen vor Inbetriebnahme einge-
setzt werden.
Betrieb ohne Austrittsfilter nicht zulässig!
O-Ring Griffstück
4.5 Isolierung
Bei beheizten Sonden sind die blank liegenden Flanschteile und ggf. der Einbaustutzen nach der Montage vollständig zu isolie-
ren, damit Kältebrücken unbedingt vermieden werden. Das Isoliermaterial muss den Anwendungsvoraussetzungen entspre-
chen und wetterfest sein.
4.6 Anschluss der Gasleitung
Die Messgasleitung ist mittels geeigneter Verschraubung sorgfältig und fachgerecht anzuschließen.
Diese Tabelle gibt einen Überblick über die Anschlüsse der Messgassonden:
1)
Anschlussflansch
DN65/PN6/DN3"-150
Messgaseingang
Messgasausgang
1)
Prüfgasanschluss
Rohr Ø6 mm
Tab. 1: Anschlüsse der Messgassonden (Modellabhängig)
1)
Je nach Ausführung.
Für den Anschluss der Messgasleitung (NPT 1/4") sind bei den beheizten Sonden folgende Punkte zu beachten, um Kältebrücken
zu vermeiden:
– Achten Sie bei der Auswahl der Anschlussverschraubung auf eine möglichst kurze Bauform.
– Kürzen Sie das Anschlussrohr der Messgasleitung soweit wie möglich. Hierzu den Isoliermantel abnehmen bzw. die Isolierba-
cken im Bereich der Messgasleitung entfernen. Dies geschieht durch Lösen der Befestigungsschrauben.
VORSICHT
Bruchgefahr
Das Isoliermaterial kann zerbrechen. Vorsichtig behandeln, nicht fallen lassen.
Nach Anschluss der Messgasleitung ist diese durch die Schelle abzufangen und zu sichern.
Bei längeren Messgasleitungen sind unter Umständen weitere Sicherungsschellen auf dem Weg zum Analysensystem vorzuse-
hen! Nach dem alle Leitungen angeschlossen und auf Dichtheit überprüft wurden, wird die Isolation wieder sorgfältig einge-
setzt und gesichert.
BD460042 ◦ 03/2022
Einen für die zu erwartende Umgebungstemperatur geeigneten O-Ring auf das
Griffstück einsetzen (siehe Kapitel „Ersatz- und Zusatzteile").
Den Austrittsfilter auf das Griffstück aufstecken. Danach das Griffstück mit Filter
vorsichtig in die Gasentnahmesonde einsetzen und durch eine 90°-Drehung si-
chern.
Prüfen Sie den richtigen Sitz des Handgriffes. Dieser ist bei richtigem Sitz me-
chanisch am Filtergehäuse arretiert.
Sonde
GAS 222
G3/4
NPT 1/4
Rohr Ø1/4
Bühler Technologies GmbH
9
