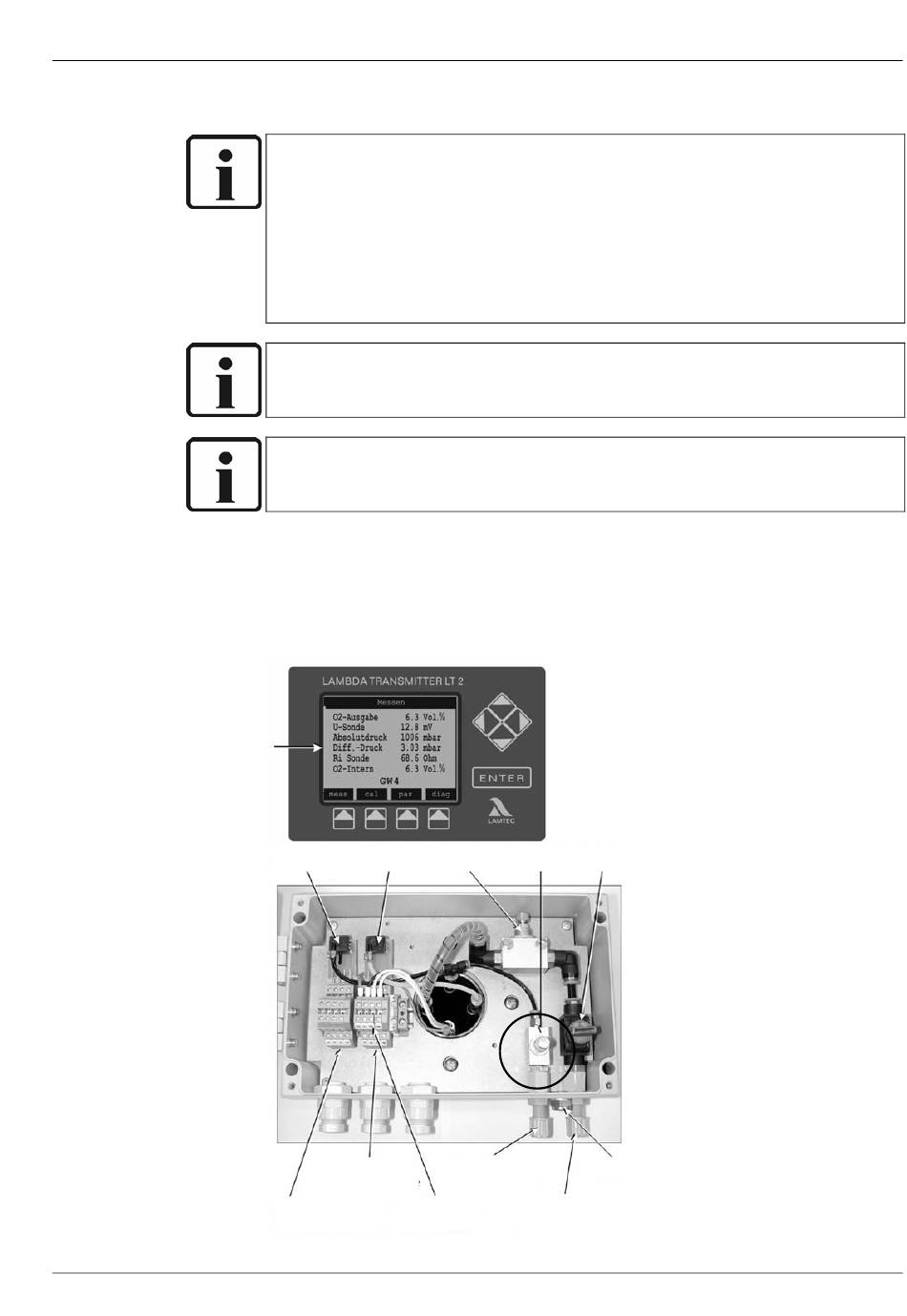

5 Inbetriebnahme / Außerbetriebnahme

5.3.1.1 Referenzluftmenge einstellen

HINWEIS:
Als Referenzluft darf nur öl- und wasserfreie Pressluft verwendet werden. Es wird
empfohlen, sofern vorhanden, Instrumentenluft zu verwenden.
Wenn keine Pressluft und keine Instrumentenluft verfügbar ist, benötigen Sie einen
LT 2K mit integrierter Referenzluftpumpe. Die Option interne Referenzluftpumpe 657
R 1060 kann nicht im Wandaufbaugehäuse für LT 2K Typ 657 R 1027 nachgerüstet
werden.
Eine Nachrüstung dieser Option ist nur mit einer Refernzluftpumpe im externen
Gehäuse Typ 657 R 1061 möglich.
HINWEIS:
Die Referenzluft wird mittels eines Differenzdrucksensors permanent überwacht.
Dieser ist im Anschlussgehäuse der LS 2K / LS 2KV eingebaut.
HINWEIS:
Die Referenzluft wird mit der Störung „Referenzluft fehlt" überwacht.
Auslösezeit: 1 Stunde
•
Differenzdrucksensor auf 0 abgleichen.
Dazu die Referenzluft-Drossel komplett zudrehen und am LT 2K den Parameter 108
auslösen. Siehe dazu Anzeige- und Bedieneinheit, Menüfunktion "par", "psw",
"change".
Die Drossel soweit aufdrehen, bis ein Differenzdruck von 2 bis 3 mbar erreicht wird
(siehe Display).
Differenz- Absolut-
drucksensor drucksensor
elektrischer Anschluss
Absolutdrucksensor
zum LT sK Analogeingang 2
elektrischer Anschluss elektrischer Anschluss
Differenzdrucksensor Sonde zum LT 2K
zum LT sK Analogeingang 1 Sondensnschluss
Drossel für Drossel für
Absperrhahn für
Abgleichgas Referenzluft
Abgleichgas
Schlauchanschluss
Refernzluft auslass
(Instrumentenluft ca. 1bar)
Schlauchanschluss
Testgas (Instrumentenluft
oder Prüfgas ca. 1bar)
65
Luft-
