Gebrauchsanweisung PolyGard
5
Montage/ Elektrischer Anschluss

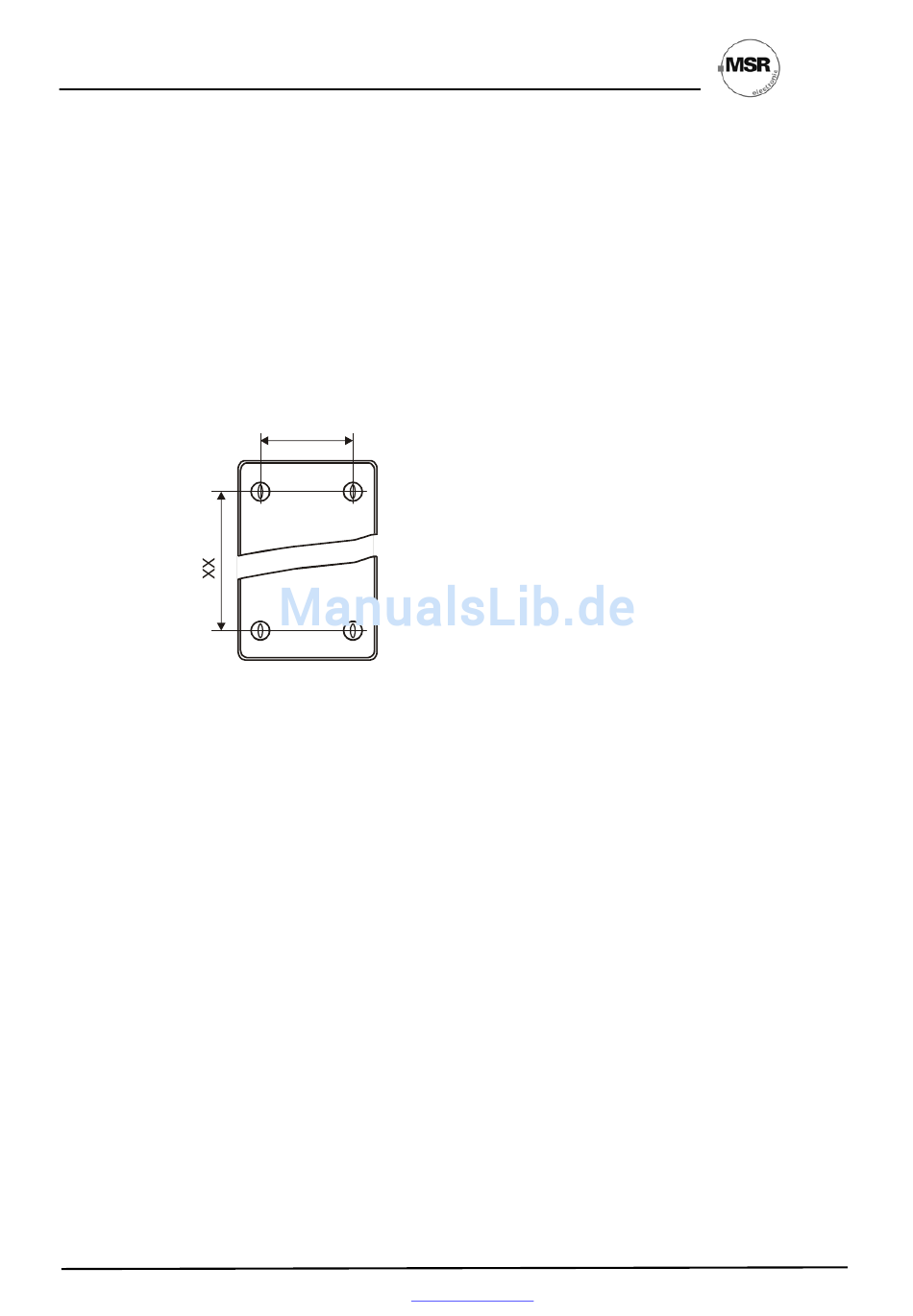

Der Gas Controller wird an den 4 ausgeprägten Befestigungspunkten auf der Rückwand des Gehäuses an die
Wand montiert. Diese Befestigungspunkte sind nach dem Öffnen des Gehäuses zugänglich. Siehe Abb. 01
Die Maße XX sind abhängig vom jeweiligen GC-04 Typ und können an der Rückseite des Gehäuse abgelesen
werden.
Die Befestigungspunkte werden nach dem Ende der Montage mit den beiliegenden Kappen abgedeckt.
Wie empfehlen bei der Auswahl des Montageortes zu beachten:
•
Montagehöhe ca. 1,6 m für die einfache Bedienung.
•
Kabel werden sowohl von oben als auch von unten eingeführt.
•
Auf der linken Seite mindestens 150 mm Abstand zum Öffnen der Sichttüre einhalten.
•
Vorgaben des Bauherrn.
Abb. 01
5.1
Verkabelung
Bei der Installation müssen die technischen Anforderungen und Vorschriften für Verkabelung, elektrische
Sicherheit, sowie Anlagen spezifische und Umgebungsbedingungen etc. berücksichtigt werden.
Wir empfehlen folgende Kabel:
•
Einspeisung
•
Alarmweitermeldung
•
Transmitter
1
Die Empfehlung berücksichtigt keine örtlichen Gegebenheiten wie Brandschutz etc.
Die Gas- Transmitter werden direkt am Modul an den Federklemmen aufgelegt. Hier ist auf die richtige Polung zu
achten.
Ebenso erfolgt der Anschluss der Alarmmeldungen direkt am Modul mittels der Federklemmen. Zum
Durchschleifen von Signalen sind an den Abgangsklemmen der Relais jeweils 2 Klemmpunkte vorhanden.
Die Alarmmeldungen stehen als potentialfreie Wechselkontakte zur Verfügung. Bei Bedarf steht an den Klemmen
L1 die Netzspannung zur Verfügung.
Die genaue Position der Klemmen für die Transmitter und Alarmrelais ist dem nachfolgenden Schaltplan zu
entnehmen.
Der Schaltplan beinhaltet die maximal mögliche Anzahl von Erweiterungsmodulen. Je nach Gas Controller Typ
sind jedoch nur einzelne Module bestückt.
PolyGard ist ein eingetragenes Warenzeichen von MSR
Tel.: 0049(0)8531/9004-0
Fax: 0049(0)8531/9004-54
MSR-Electronic GmbH, Würdinger Str. 27, D 94060 Pocking
®
MGC 04
XX
1
2
NYM-J 3 x 1,5 mm
2
NYM-J X x 1,5 mm
J-Y(St)Y 2x2 x 0,8
www.msr-electronic.de
Seite
23
GAMGC04_D_1207
Technische Änderungen vorbehalten
Made in Germany
