Gebrauchsanweisung PolyGard
4.5.5
Externe Schaltung Relais
Zuweisen eines digitalen Eingangs (DI) für das externe Ein- bzw. Ausschalten des Alarmrelais. Diese Funktion hat
Vorrang vor einem Gasalarm bzw. manuellem Schalten im Menü „Relaisstatus".
Symbol
Beschreibung Default
R 01
Relais Nr.
DI-Ein
Zwangs Ein
DI-Aus
Zwangs Aus
4.5.6
Zeitverzögerung Relais
Zuweisen einer Zeitverzögerung. Das Relais schaltet erst nach Ablauf der Zeit Ein, bzw. Aus.
Symbol
Beschreibung Default
R 01
Relais Nr.
0 s
Zeit für Ein
0 s
Zeit für Aus

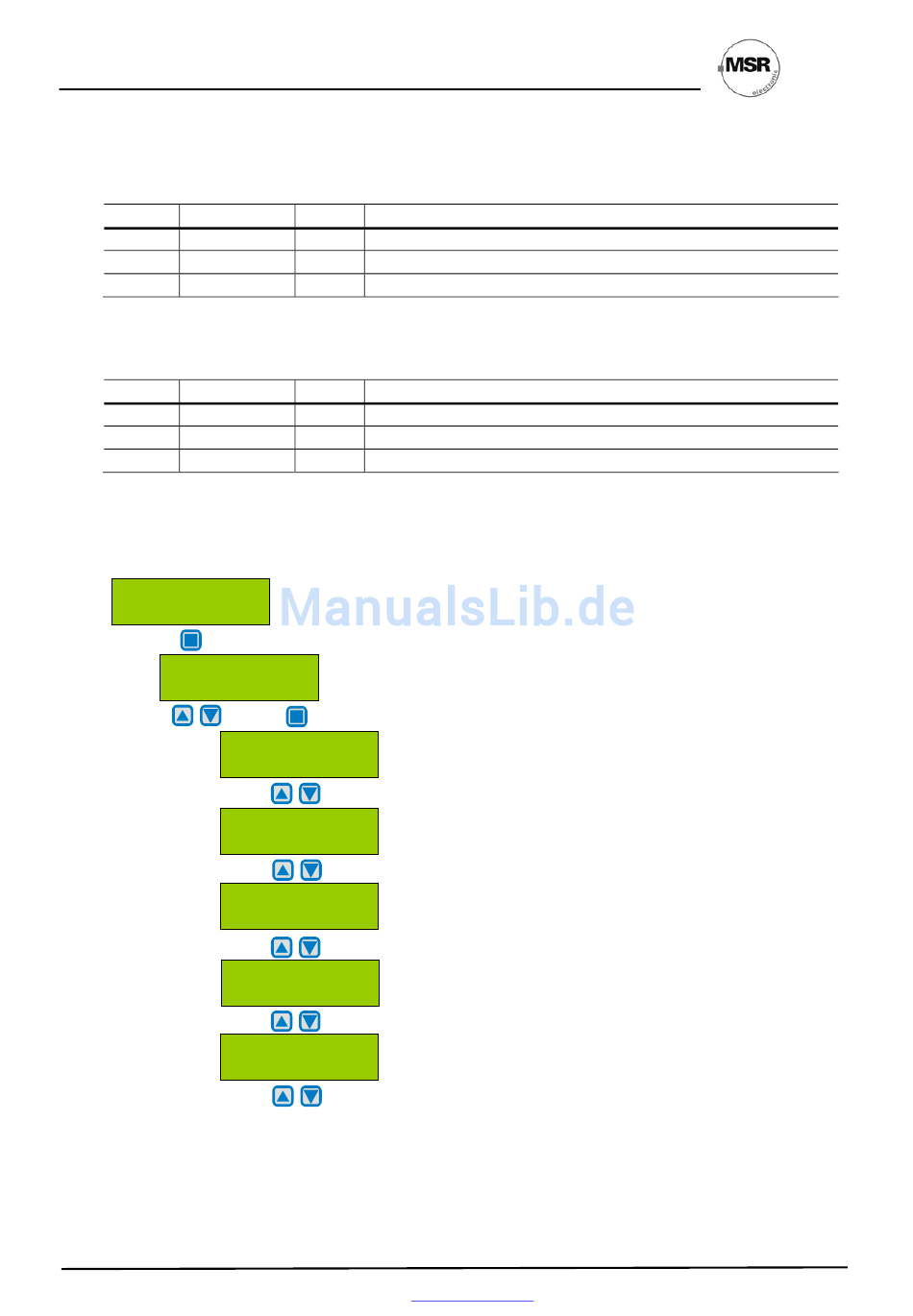

4.6
Menü MP Parameter
Auslesen und Ändern der Messpunkt-Parameter einschließlich MP-Anmeldung und Zuweisung der Alarmrelais.
MP Parameter
MP 01
aktiv
MP Modus
aktiv
Gasart
CO
Messbereich
300 ppm
MP-Signal
Linear
Alarmschwelle 1
40 ppm
PolyGard ist ein eingetragenes Warenzeichen von MSR
Tel.: 0049(0)8531/9004-0
Fax: 0049(0)8531/9004-54
MSR-Electronic GmbH, Würdinger Str. 27, D 94060 Pocking
®
MGC 04
Funktion
Selektion Relais
0
Bei DI geschlossen, schaltet Relais EIN
0
Bei DI geschlossen, schaltet Relais AUS.
Funktion
Selektion Relais
0
Relais schaltet nach Ablauf der Zeit Ein, 0 = keine Verzögerung
0
Relais schaltet nach Ablauf der Zeit Aus, 0 = keine Verzögerung
(Hauptmenü)
(Selektion MP)
An-/ Abmelden MP
Siehe 4.6.1
Definition der Gasart
Siehe 4.6.2
Definition Messbereich
Siehe 4.6.3
Anpassung Signalform des Transmitters
Siehe 4.6.4
Definition Alarmschwelle 1
Siehe 4.6.5
www.msr-electronic.de
Seite
14
GAMGC04_D_1207
Technische Änderungen vorbehalten
Made in Germany
