Zur Montage der Haube gehen Sie wie folgt vor:
1. Beachten Sie, dass die CTM-SC am Hauptschalter ausgeschaltet ist.
2. Verbinden Sie Sie das Erdungskabel vom Gehäuse mit der Klemme der
Haube.

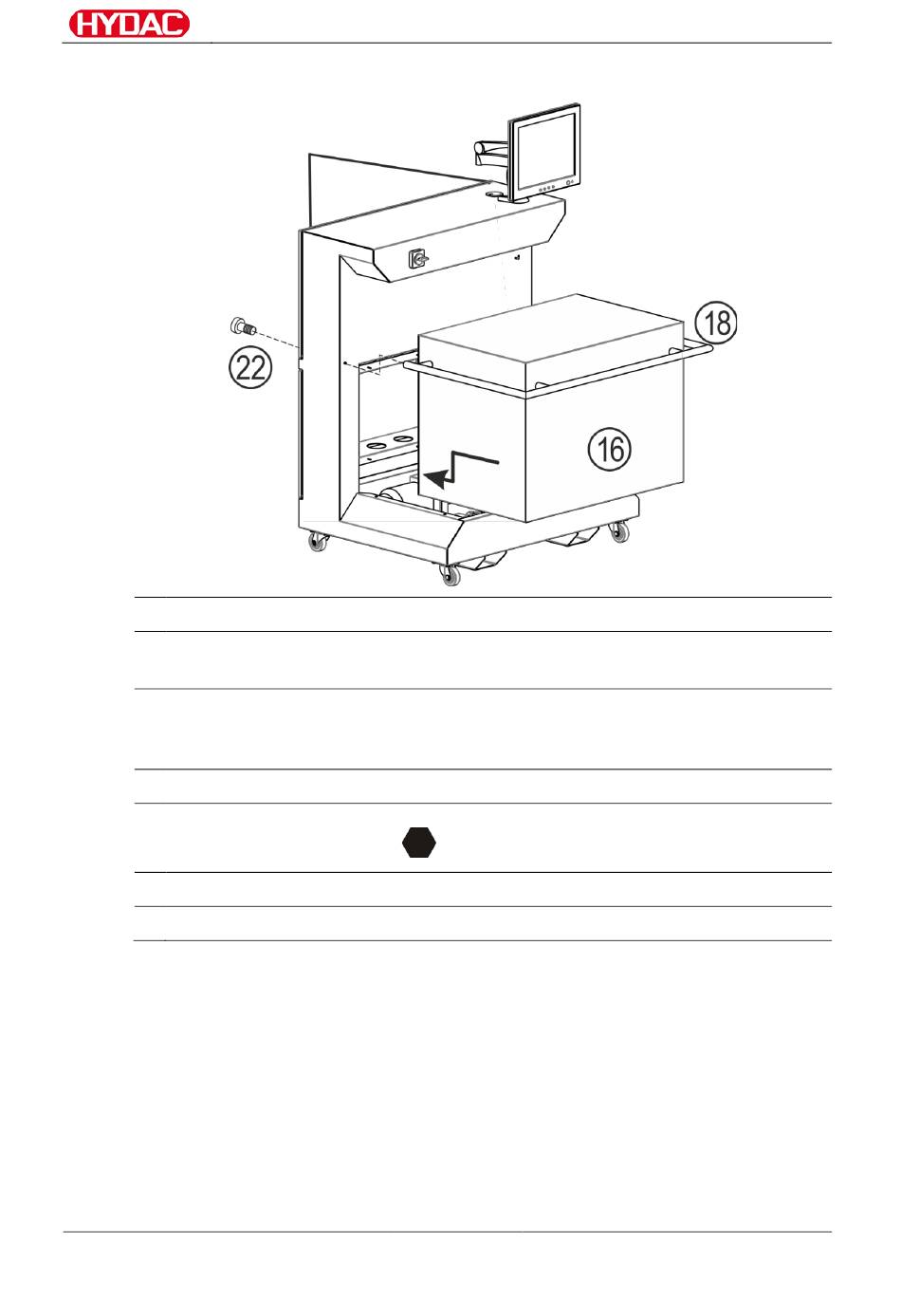

3. Heben Sie die Haube (16) mit 2 Personen (eine links, eine rechts) auf 4
Bolzen am Gehäuse und schieben Sie die Haube (16) ≈ 30 mm nach
hinten zum Gehäuse.
4. Öffnen Sie die Schaltschranktür.
5. Schrauben Sie die beiden Schrauben (22) zum Griff (18) mit einem
Innensechskantschlüssel
6. Schließen Sie die Schaltschranktür.
7. Die Montage der Haube ist nun abgeschlossen.
CTM-SC 3xxx Serie
BeWa CTM-SC 4165698b de 2017-05-10.docx
= 4mm ein und zeihen Sie die fest.
