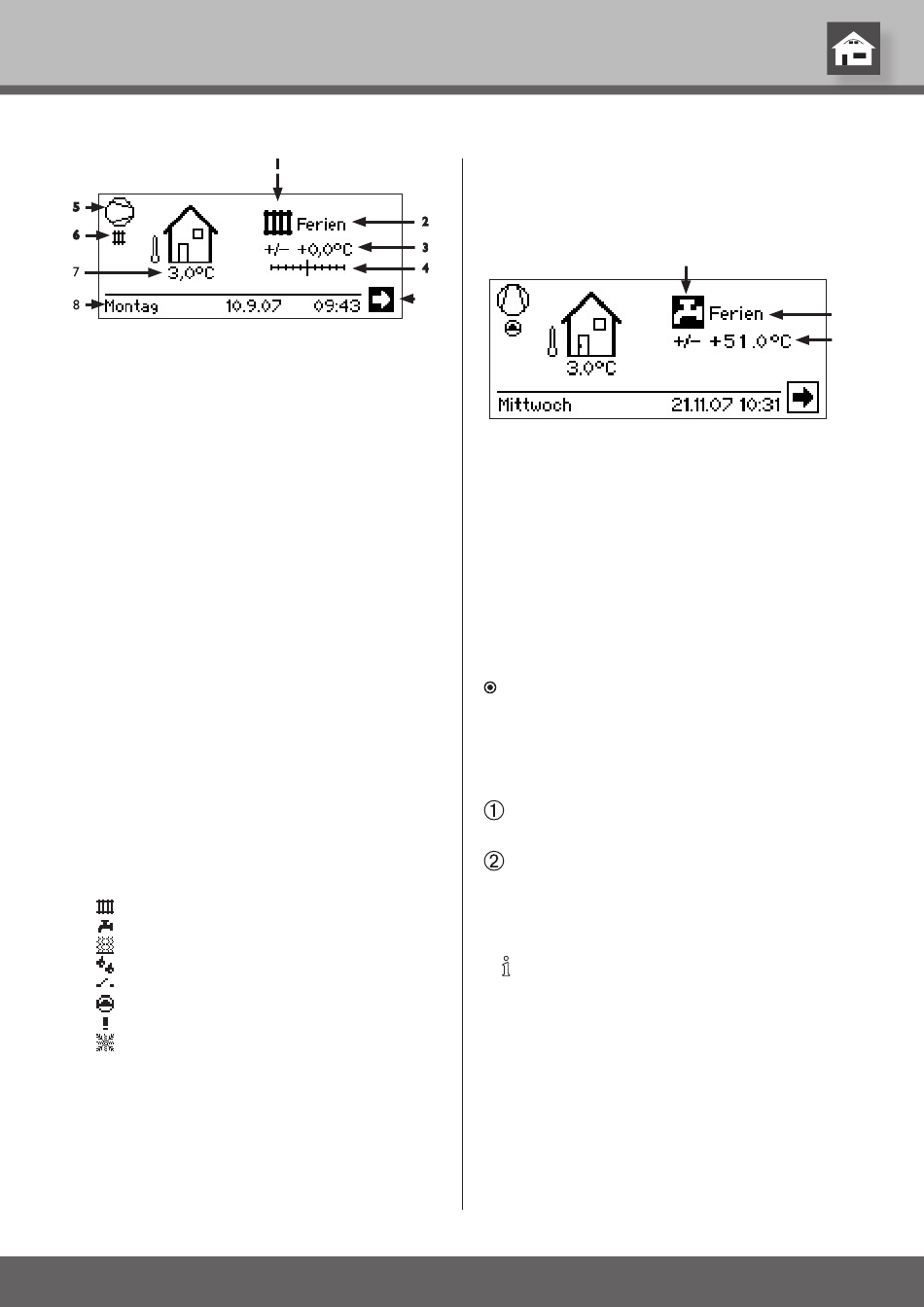

1 Symbol für Programmbereich „Heizung"
Das Symbol für die Heizung zeigt an, dass die ne-
benstehenden Anzeigen und Einstellmöglichkeiten
allein für die Heizung relevant sind. Durch Druck
auf dieses Symbol können Sie jedoch zwischen den
verschiedenen Bereitungsarten der Wärmepum-
pe umschalten. So können auch z.B. Symbole für
die Brauchwarmwasserbereitung, Kühlung oder die
Schwimmbadbereitung angezeigt werden. Abhän-
gig von Ihrer Heizungsanlage und den daran ange-
schlossenen Verbrauchern.
2 Aktuelle Betriebsart der Heizung
Auto(matik), Ferien, ZWE, Aus oder Party.
3 Digitale Temperaturanzeige
Zeigt, wieweit die gewünschte Heizwasser-Rück-
lauftemperatur von jener der eingestellten Heizkur-
ve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
4 Temperaturskala
Zeigt grafisch, wieweit die gewünschte Heizwas-
ser-Rücklauftemperatur von jener der eingestellten
Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
5 Verdichter
Das Verdichter-Symbol dreht sich solange der Ver-
dichter läuft.
6 Aktueller Betriebszustand
Heizung
Warmwasser
Ausheizprogram
Abtau
EVU
Pumpenvorlauf
Fehler
Kühlung
7 Aktuelle Außentemperatur
8 Datum und Uhrzeit
N Navigationspfeil
hier: Wechsel zum Navigationsbildschirm
Technische Änderungen vorbehalten.
83052200dDE– Originalbetriebsanleitung
Der Standardbildschirm
N
9 Symbol für Programmbereich „Brauch-
warmwasser"
Zeigt, dass im Standardbildschirm Brauchwarmwas-
serfunktionen gesteuert werden.
10 Aktuelle Betriebsart der Brauchwarmwas-
serbereitung
Auto(matik), Ferien, ZWE, Aus oder Party.
11 Solltemperatur der Brauchwarmwasserbe-
reitung
Sie wollen von der programmierten Heizkurve abwei-
chen und die Heizwasser-Rücklauftemperatur erhöhen
(absenken) ?
„Dreh-Druck-Knopf" drehen, bis das Plus-Minus-
Zeichen (+/-) dunkel hinterlegt ist ...
„Dreh-Druck-Knopf" einmal drücken...
Die Heizwasser-Rücklauftemperatur kann jetzt in
0,5 K Schritten erhöht (abgesenkt) werden.
© ait-deutschland GmbH
„Brauchwarmwasser"
9
SCHNELLES VERÄNDERN DER HEIZWASSER-RÜCK-
LAUFTEMPERATUR
HINWEIS.
Temperaturskala (4) und Temperaturanzeige (3)
zeigen vorgenommene Änderungen grafisch und
digital an. Referenz des Nullpunktes von Tempe-
raturskala und Temperaturanzeige ist die einge-
stellte Heizkurve.
10
11
7
