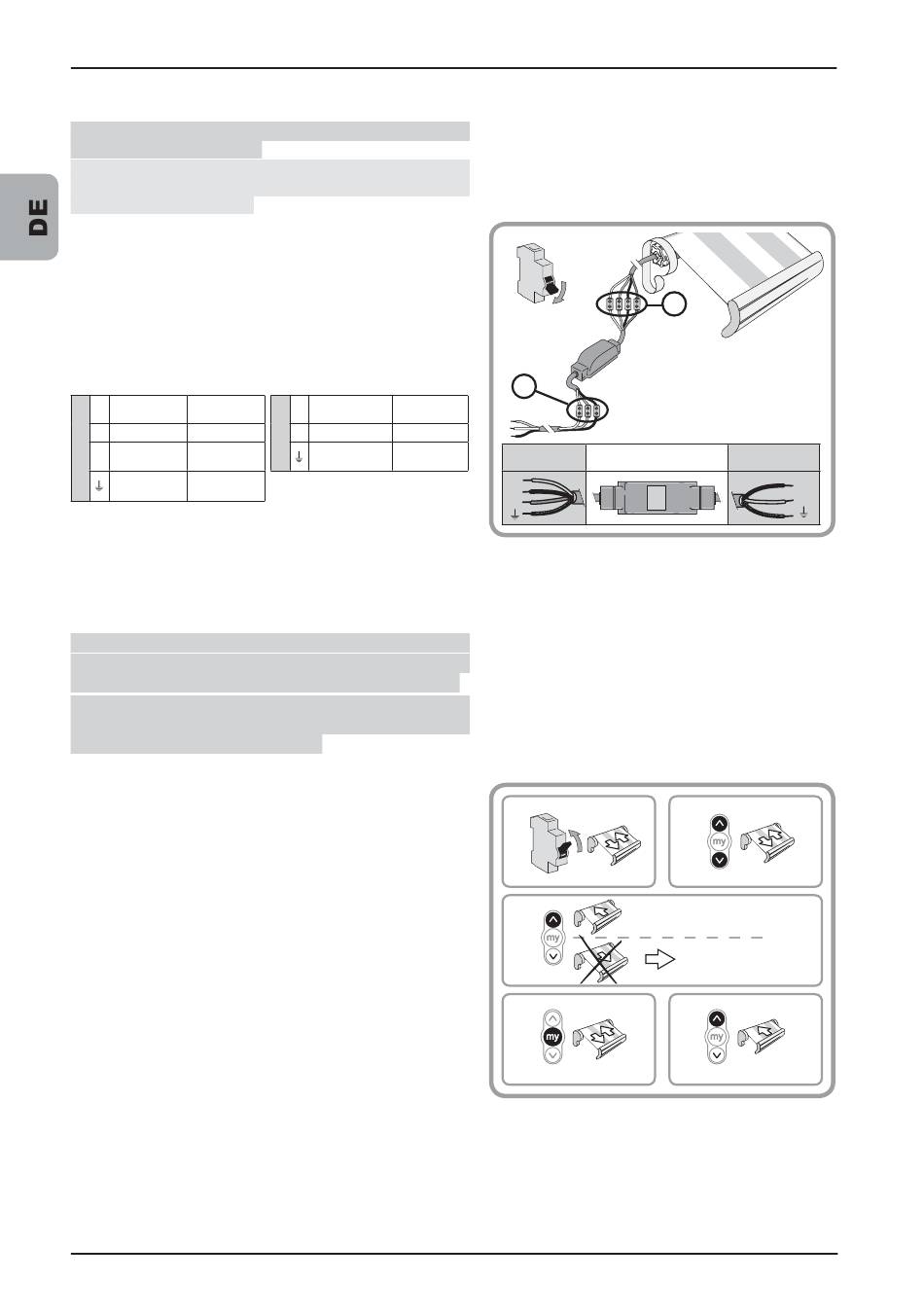

3.3 Montage des Universal
Slim Receiver RTS
Hinweis! Gültige Normen und Vorschriften bei der
Montage berücksichtigen.
Hinweis: Der Slim Receiver RTS muss vor Regen und
Wetter geschützt sowie außerhalb der Reichweite von
Kindern montiert werden.
- Unterbrechen Sie die Spannungsversorgung.
- Klemmen Sie das
Spannungsversorgung ab.
- Schließen Sie den
RTS mittels Anschlussklemmen an das Antriebs-
und Spannungsversorgungskabel:
- Motor = Antriebe (A),
- Supply 230 V = Spannungsversorgung (B).
Neutral-
1 Blau
leiter
2 Schwarz AUF
A
3 Braun AB
Schutz-
Grün/Gelb
leiter
- Befestigen Sie den Slim Receiver RTS Plug (z.B.
Kabelbinder mit Kabelbindern).

4. Inbetriebnahme

Um den Slim Receiver RTS in Betrieb nehmen zu
können, muss ein RTS Funksender eingelernt werden.
Hinweis! Falls die Montage aus mehreren Slim Receiver
RTS besteht, dürfen nur ein Antrieb und ein Slim
Receiver RTS gleichzeitig mit Strom versorgt werden.
Hinweis! Für die Inbetriebnahme keine Funksender mit
nur einer Taste verwenden. Diese Funksender sind für
die Inbetriebnahme nicht geeignet.
4.1 Überprüfung der Drehrichtung
1) Schalten Sie die Spannungsversorgung ein: die
Markise führt eine kurze Auf-/Ab-Bewegung aus.
2) Drücken Sie gleichzeitig auf die AUF-/und AB-Taste
des RTS Funksenders bis die Markise mit einer
kurzen Auf-/Ab-Bewegung bestätigt.
3) Drücken Sie auf
Funksenders:
- Fährt die Markise nach oben ist die Drehrichtung
korrekt: Gehen Sie zum Abschnitt " Speichern des
RTS Funksenders und der Drehrichtung" .
- Fährt die Markise nach unten, ist die Drehrichtung
nicht korrekt: Nehmen Sie folgende Schritte vor:
4) Drücken Sie auf die STOP/my-Taste des RTS
Funkenders, bis der Antrieb mit einer Auf-/
Ab-Bewegung bestätigt:
geändert.
5) Drücken Sie die AUF-Taste des RTS Funksenders,
um die Drehrichtung zu überprüfen.
14
Antriebskabel von
Universal Slim Receiver
Neutral-
1 Blau
leiter
B 2 Schwarz Phase
Schutz-
Grün/Gelb
leiter
die Auf-Taste des
Die Drehrichtung
OFF
der
B
A
1
2
3
1
ON
RTS
3
4
ist
