Damit Sie die Vorzüge Ihres Funkempfängers Platine RTS optimal nutzen können,
bitten wir Sie diese Gebrauchsanweisung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer
0 18 05 / 25 21 31
( 0,14 €/min.)

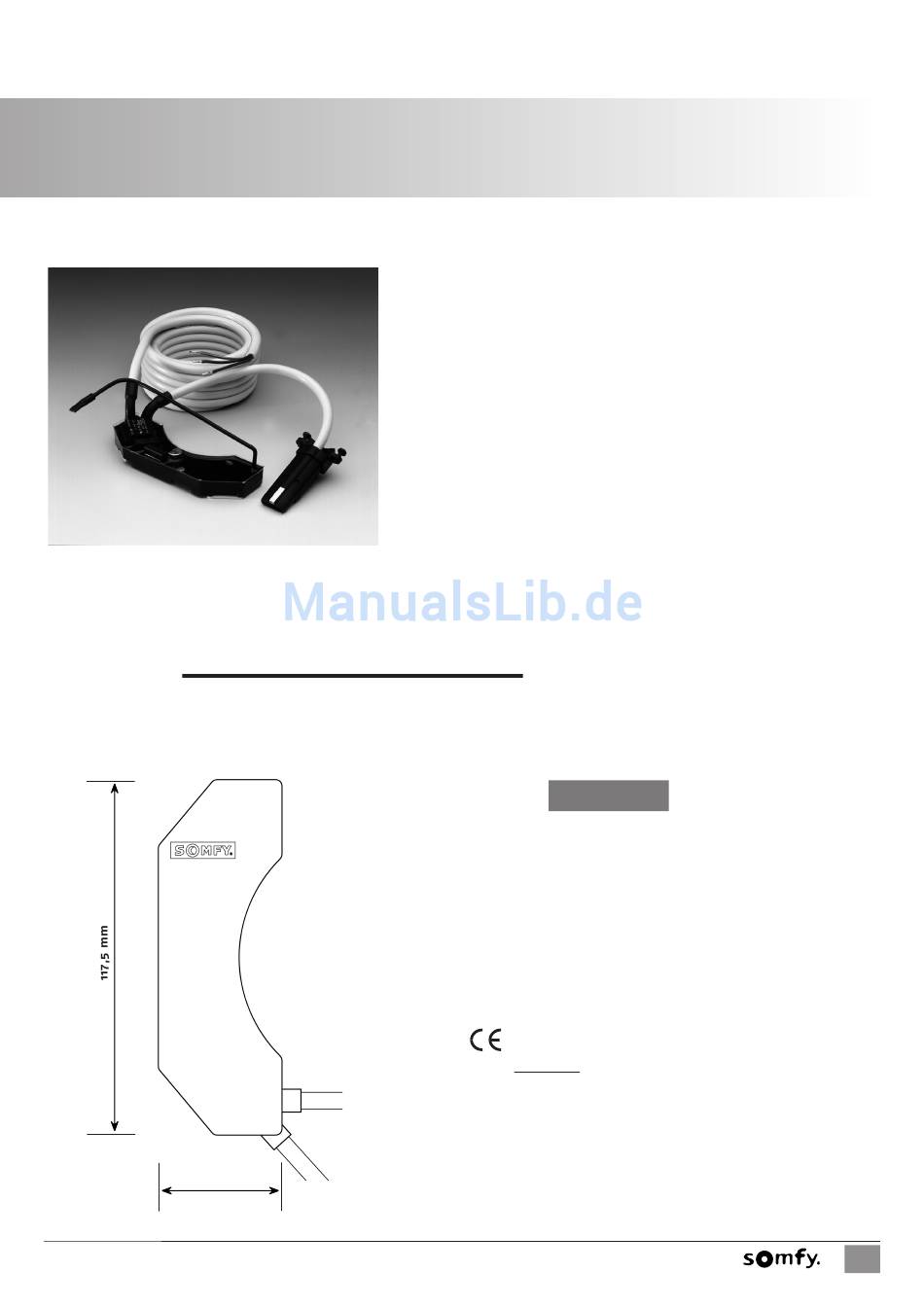

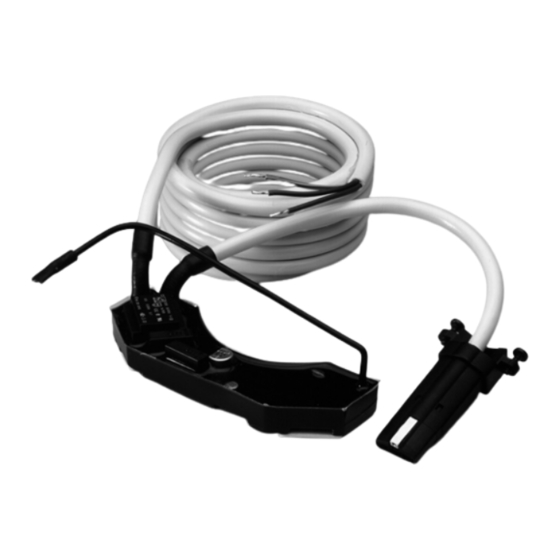

Die Platine RTS ist der Funkempfänger speziell zur Ansteuerung der Antriebsbaureihe
LT 50/LT 60. Je anzusteuernden Antrieb wird ein Empfänger benötigt. Auf eine Plati-
ne RTS können max. 12 Sender eingelernt werden.
Zusätzlich können je eine Zwischenposition aus der oberen und eine aus der unte-
ren Endlage eingespeichert werden.
Da diese Fahrbefehle per Funk (433,42 MHz) übertragen werden, reduziert sich der
Installationsaufwand erheblich. Die Funkreichweite beträgt bis zu 200 Meter im
freien Feld und ca. 20 Meter in Gebäuden.
Artikel-Nummer
Betriebsspannung
Betriebstemperatur
Umgebungsbedingungen
Schaltbelastbarkeit Relais
Schaltzeit Relais
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen
und anderen relevanten Vorschriften der Direktive 1999/5/EC entspricht. Die
Konformitätserklärung kann abgerufen werden unter der Internet-Adresse
www.somfy.com, Klausel CE.
Funkempfänger Platine RTS
gerne zur Verfügung.
Platine RTS
1 810 314
220-240 V/~50-60 Hz
Funkfrequenz
433,42 MHz
Schutzgrad
IP 44
Schutzklasse
II
-30° C bis +80° C
trockene Wohnräume
φ > 0,8/3 A/230 V/50 Hz
cos
ca. 3 min.
1
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY Platine RTS
Inhaltszusammenfassung für SOMFY Platine RTS
- Seite 1 Funkempfänger ANLEITUNG Platine RTS Damit Sie die Vorzüge Ihres Funkempfängers Platine RTS optimal nutzen können, bitten wir Sie diese Gebrauchsanweisung genau durchzulesen. Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 0 18 05 / 25 21 31 gerne zur Verfügung.
-
Seite 2: Installation
Die Platine RTS kann entweder geklemmt oder mit Doppelklebeband in der Blendkappe befestigt werden. Montageempfehlungen für einen guten Funkempfang: – Die Einbauhöhe zwischen der Platine RTS und dem Boden sollte mindestens 1500 mm betragen. – Der Mindestabstand zwischen der Platine RTS und dem Sender sollte mindestens 300 mm betragen. - Seite 3 Dies hängt vom Antrieb ab, bitte lesen Sie hierzu die Gebrauchsanweisung des jeweiligen Antriebes. Abschließen der Programmierung Um die Erst-Programmierung abzuschließen, muss die Platine RTS für mind. 2 sec. von der Netzspannung getrennt werden. Technische Änderungen bleiben vorbehalten. Funkempfänger Platine RTS...
-
Seite 4: Einlernen Eines Ersten Senders
Einlernen eines ersten Senders Um die Platine RTS zu aktivieren, drücken Sie zuerst am gewünschten Sender gleichzeitig AUF und AB, der Behang bestätigt mit einem kurzen AUF-AB. Danach am Sender die PROGrammiertaste dücken, der Empfänger bestätigt wieder mit einem kurzen AUF-AB. -
Seite 5: Zwischenposition Aus Der Oberen Endlage
Individuelle Zwischenposition Bei der Platine RTS haben Sie die Möglichkeit, zusätzlich zwei Zwischenpositionen einzulernen. Eine aus der oberen Endlage und eine aus der unteren Endlage. Zwischenposition aus der oberen Endlage Fahren Sie den Behang zuerst in die obere Endlage, drücken Sie dann gleichzeitig STOPP und AB bis der Behang nach unten fährt. Drücken Sie an der gewünschten Position kurz STOPP (Sie können noch nachjustieren) und speichern Sie diese Position nun durch drücken von STOPP für mind. -
Seite 6: Was Ist Zu Tun, Wenn
Was ist zu tun, wenn ...? ...kein eingelernter Sender mehr zur Verfügung steht. Die Platine RTS kann durch eine definierte, doppelte Spannungsunterbrechung und anschließendes kurzes drücken der PROGrammiertaste ein neuer Sender zugewiesen werden. Achtung: Alle bereits eingelernten Sendern werden dabei gelöscht.
