SICHERHEITSHINWEISE (Fortsetzung)
DIREKTEN AUGENKONTAKT UND/ODER EXPOSITION DER HAUT MIT EINEM ABSTAND VON UNTER
3,3 METER VERMEIDEN.
GERÄT NICHT BEI BESCHÄDIGTER ODER FEHLENDER ABDECKUNG DER LINSEN IN BETRIEB
NEHMEN.
NICHT DIREKT IN DAS (UV)-LICHT SCHAUEN UND/ODER MIT OPTISCHEN INSTRUMENTEN, MIT
DENEN DAS LICHT/DIE STRAHLUNG GEBÜNDELT WERDEN KANN, DIREKT IN DAS (UV)-LICHT
SCHAUEN.
PERSONEN, DIE UNTER VERSCHIEDENEN AUGENERKRANKUNGEN ODER PROBLEMEN BEI
DIREKTEM SONNENLICHT LEIDEN, ODER PERSONEN, DIE EINE MEDIKATION AUFGRUND EINER
ÜBERMÄSSIGEN LICHTEMPFINDLICHKEIT ERHALTEN, KÖNNEN SICH UNWOHL FÜHLEN, WENN SIE
DER VON DIESEM GERÄT AUSGESENDETEN ULTRAVIOLETTSTRAHLUNG (UV) AUSGESETZT SIND.

EINRICHTEN DES DMX

Leistungsaufnahme: Der UB 12H von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen Sie sich
keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Dies ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Der UB 12H kann über das DMX-512-
Protokoll angesteuert werden. Der UB 12H verfügt über 4 DMX-Modi. Informationen über die verschiedenen
Modi finden Sie auf der Seite 9. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des UB 12H
eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang
und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie
eigene Kabel verwenden, sollten Sie sichergehen, dass dies standardmäßige,
abgeschirmte 110 – 120 Ohm Kabel sind (diese Art von Kabel bekommen Sie in nahezu
jedem professionellen Musik- und Beleuchtungstechnikgeschäft). Ihre Kabel sollten über
einen männlichen und weiblichen XLR-Stecker an jedem Kabelende verfügen. Beachten
Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt werden
kann.

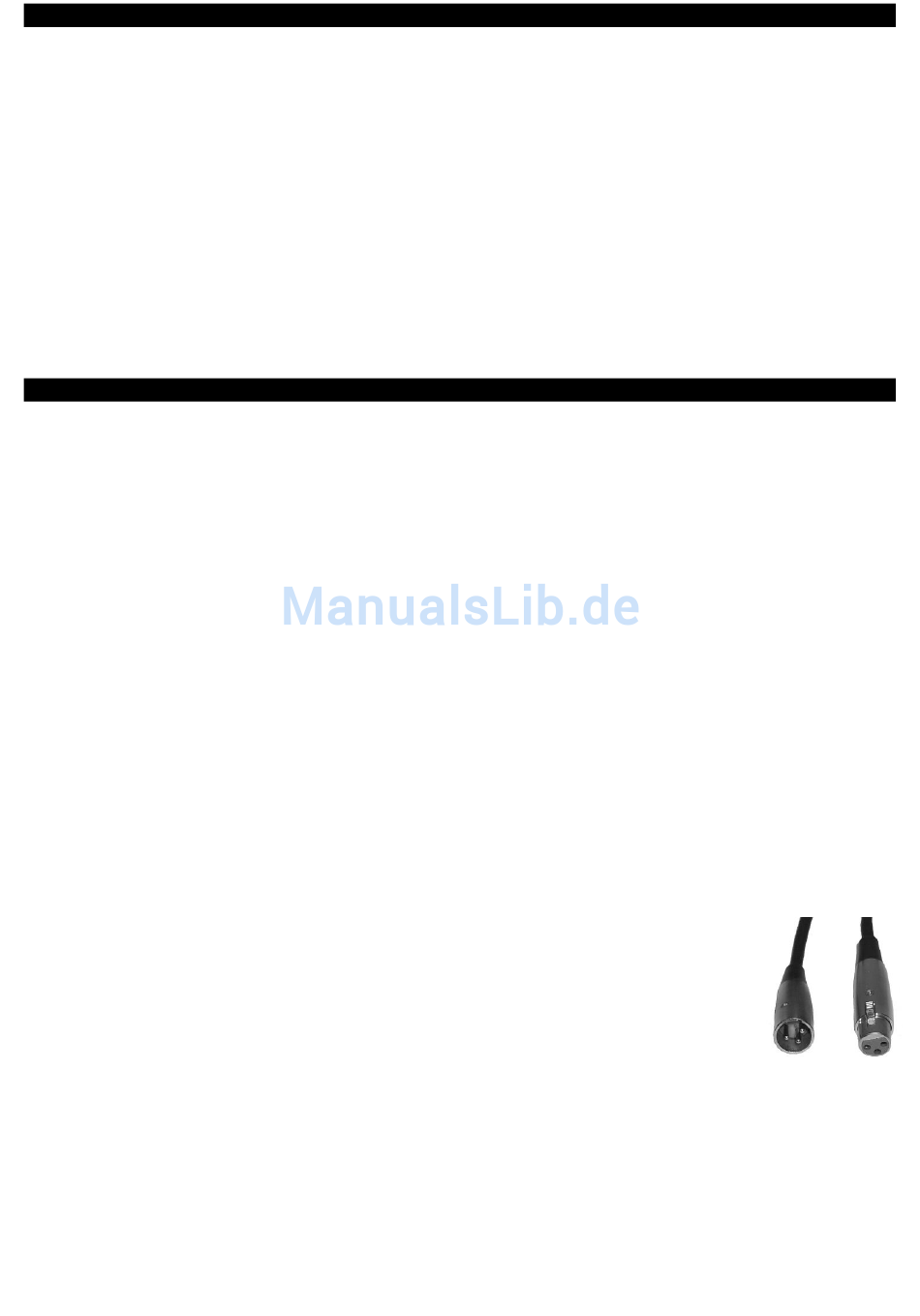

Abbildung 1
A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 6
