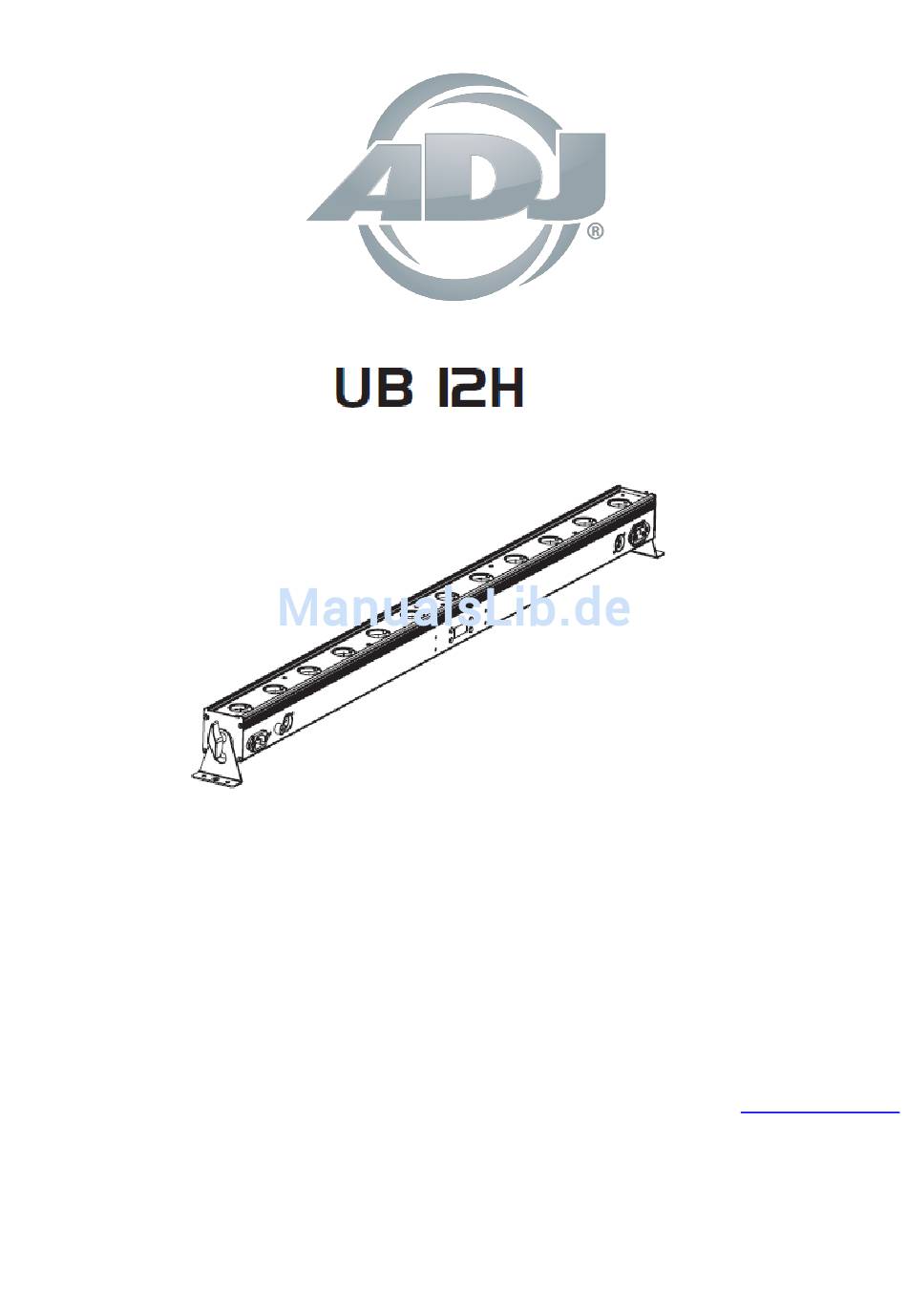

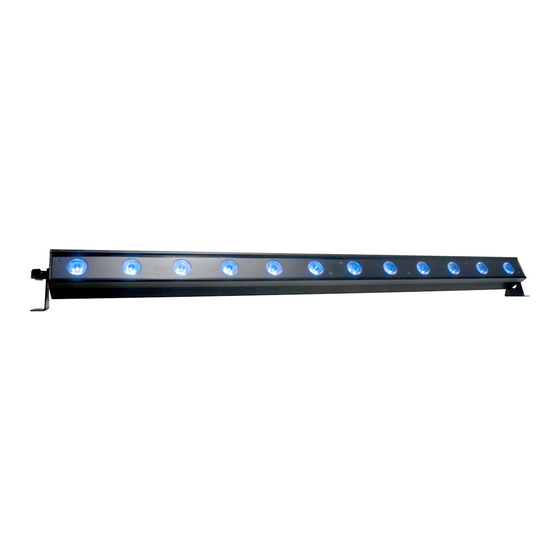

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 8/17...
-
Seite 2: Dokumentversion
Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind. -
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 21 TECHNISCHE DATEN ................................21 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................22 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................23 BEMERKUNGEN ..................................24 A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines UB 12H von ADJ Products, LLC, entschieden haben. Jeder UB 12H wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Sicherheitshinweise
(UV) HOHER INTENSITÄT EINER WELLENLÄNGE VON 390 BIS 410 NM AUS. ANGEMESSENEN AUGEN- UND HAUTSCHUTZ TRAGEN. LÄNGERE EXPOSITIONSZEITRÄUME VERMEIDEN. KLEIDUNG IN WEISSER FARBE UND/ODER (UV)-BEMALUNG AUF HAUT VERMEIDEN. A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 5... -
Seite 6: Einrichten Des Dmx
Protokoll angesteuert werden. Der UB 12H verfügt über 4 DMX-Modi. Informationen über die verschiedenen Modi finden Sie auf der Seite 9. Die DMX-Adresse wird auf dem Bedienfeld auf der Rückseite des UB 12H eingestellt. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1). - Seite 7 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt nicht verwenden nicht belegt nicht verwenden A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 7...
-
Seite 8: Betriebsanweisung
Blitz-Modus wechseln und damit den Stroboskopeffekt aktivieren. 9. "FSXX" wird angezeigt; dies ist der Blitz-Modus. Der Blitzeffekt (Strobe) kann zwischen "00" (Blitz aus) und "15" (schnellster Blitz) eingestellt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 8... - Seite 9 DMX-Modus: Wenn Sie einen DMX-Controller benutzen, können Sie auch eigene, maßgeschneiderte Programme erstellen. Diese Funktion ermöglicht es Ihnen, Ihre Geräte als Richtscheinwerfer (Spotlights) zu benutzen. Der UB 12H verfügt über 4 DMX-Modi: 6 Kanal-Modus, 10-Kanal-Modus, 12-Kanal-Modus und 36-Kanal-Modus. Für mehr Informationen über die DMX-Eigenschaften der einzelnen Modi, vergleichen Sie bitte die Seiten 12 bis 16.
- Seite 10 Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotsensors verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ UC IR oder der Airstream-App ansteuern. Weitere Informationen über die Funktionen und Steuerung der Funkfernbedienung finden Sie auf Seite 12.
-
Seite 11: Master/Slave-Konfiguration
Es können maximal 7 Geräte bei 120 V und 13 Geräte bei 240 V angeschlossen werden. Bei mehr als der maximalen Anzahl von Geräten benötigen Sie eine weitere Schukosteckdose. HINWEIS: GEHEN SIE BEIM ZUSAMMENSCHLIESSEN WEITERER GERÄTE MIT DEM UB 12H IN SERIE VORSICHTIG VOR, DA DER STROMVERBRAUCH ANDERER GERÄTE VARIIEREN KANN! -
Seite 12: Betrieb Mit Uc Ir/Airstream Ir Von Adj
Geräts richten Sie die Fernbedienung auf dessen Vorderseite und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die UC IR von ADJ verwenden zu können, aktivieren Sie zunächst den Infrarotsensor des Geräts. Für Informationen zum Aktivieren des Sensors, lesen Sie bitte die Anweisungen auf Seite 10. -
Seite 13: 10-Kanal-Modus
0% - 100% DIMMUNGSKURVEN 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD AUF GERÄTEEINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 13... -
Seite 14: 12-Kanal-Modus
128 - 159 PULSE STROBE LANGSAM - SCHNELL 160 - 191 LED-Anzeige EIN 192 - 223 ZUFALLS-STROBE LANGSAM-SCHNELL 224 - 255 LED-Anzeige EIN MASTER-DIMMER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 14... -
Seite 15: 36-Kanal-Modus
0% - 100% WEISSER ABSCHNITT 3 0 - 255 0% - 100% BERNSTEINFARBENER ABSCHNITT 3 0 - 255 0% - 100% UV-ABSCHNITT 3 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 15... - Seite 16 0% - 100% WEISSER ABSCHNITT 6 0 - 255 0% - 100% BERNSTEINFARBENER ABSCHNITT 6 0 - 255 0% - 100% UV-ABSCHNITT 6 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 16...
-
Seite 17: Farbmakro-Tabelle
FARBMAKRO-TABELLE A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 17... -
Seite 18: Dimmungskurven
Abstieg T (ms) Anstieg T (ms) Abstieg T (ms) Standard (Standardeinstellung) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 18... -
Seite 19: Masszeichnung
MASSZEICHNUNG A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 19... -
Seite 20: Magnetische Quick Align-Endverriegelung
Verwenden Sie einen Flachkopfschraubendreher, um den Sicherungshalter zu entfernen. Entfernen Sie die in der Sicherungshalterung befindliche Sicherung und ersetzen Sie sie durch eine neue. Bauen Sie die Sicherungshalterung mit der neuen Sicherung wieder sicher ein. A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 20... -
Seite 21: Fehlerbehebung
RGBWA+UV-Farbmischung DMX-Kanäle: 4 DMX-Modi: 6-Kanal-Modus, 10-Kanal-Modus, 12-Kanal-Modus, 36- Kanal-Modus Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 21... -
Seite 22: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 22... -
Seite 23: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 23... -
Seite 24: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – UB 12H Bedienungsanleitung Seite 24...
