Mechanischer Einbau; Mechanical Installation - Flow vision FC50-dbEX-CA Montage- Und Einstellanleitung

Durchflussmesser | FC50-dbEX-CA

4 Mechanischer Einbau

Achtung!
Beim Ein- und Ausbau des Durchflussmessers sicher-
stellen, dass das Rohrsystem nicht unter Druck steht.
1 Überprüfen, ob der einzubauende Durchflussmesser
für den Rohrinnendurchmesser an der Messstelle
ausgelegt ist:
Einsatz mit Sensoradapter TP01
FC50...PC1
Einsatz mit Sensoradapter TP02
FC50...PC2
Einsatz mit Sensoradapter TP03/BV03
FC50...PC3
Einsatz mit Sensoradapter TP04/BV04
FC50...PC4
Einsatz mit Sensoradapter TP05/BV05
FC50...PC5
Einsatz mit Sensoradapter TP06/BV06
FC50...PC6
Einsatz in Rohren mit Innendurchmesser
FC50...TC1
< 26,0 mm
Einsatz in Rohren mit Innendurchmesser
FC50...TC2
26,0...32,8 mm
Einsatz in Rohren mit Innendurchmesser
FC50...TC3
> 32,8...40,3 mm
Einsatz in Rohren mit Innendurchmesser
FC50...TC4
> 40,3...53,0 mm
Einsatz in Rohren mit Innendurchmesser
FC50...TC5
> 53,0 mm
Einsatz in Rohren mit Innendurchmesser
FC50...FC1
> 50,0...67,0 mm
Einsatz in Rohren mit Innendurchmesser
FC50...FC2
> 67,0 mm
2 Die Messfühler (S) müssen nebeneinander im Rohr
liegen (siehe Fig. 3):
8
MECHANISCHER EINBAU | MECHANICAL INSTALLATION
S
F

4 Mechanical installation

Caution!
While installing or removing the flow meter please
make sure that the pipe system is unpressurized.
1 Check that the flow meter is suitable for the
inside pipe diameter at the measuring point:
For use in sensor adapter TP01
FC50...PC1
For use in sensor adapter TP02
FC50...PC2
For use in sensor adapter TP03/BV03
FC50...PC3
For use in sensor adapter TP04/BV04
FC50...PC4
For use in sensor adapter TP05/BV05
FC50...PC5
For use in sensor adapter TP06/BV06
FC50...PC6
For pipes with inside diameter
FC50...TC1
< 26,0 mm
For pipes with inside diameter
FC50...TC2
26,0...32,8 mm
For pipes with inside diameter
FC50...TC3
> 32,8...40,3 mm
For pipes with inside diameter
FC50...TC4
> 40,3...53,0 mm
For pipes with inside diameter
FC50...TC5
> 53,0 mm
For pipes with inside diameter
FC50...FC1
> 50,0...67,0 mm
For pipes with inside diameter
FC50...FC2
> 67,0 mm

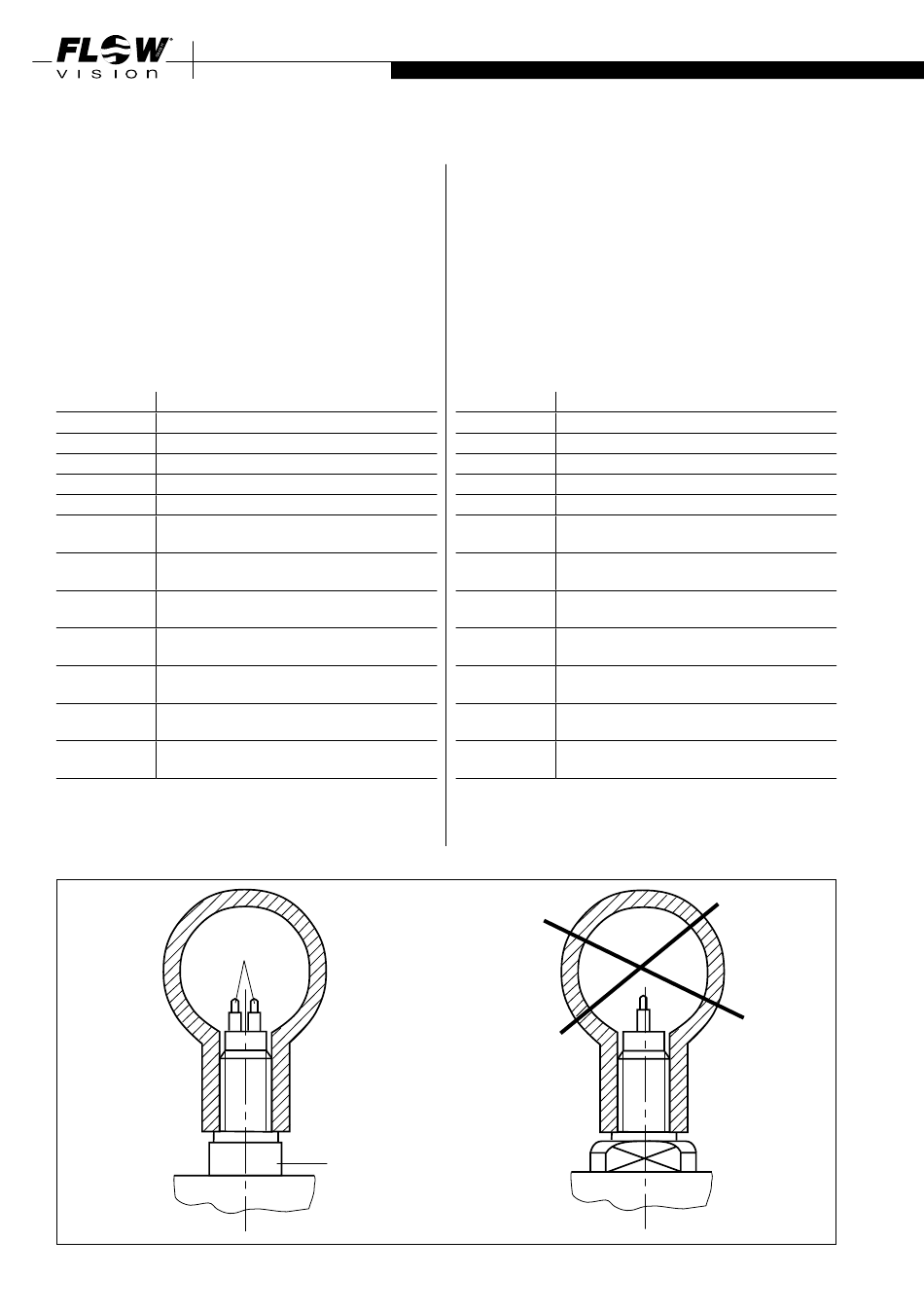

2 The two sensors (S) must be side by side across
the direction of flow (see fig. 3):
Fig. 3
