7.3.2 Elektrische Anschlüsse
DE
Netzanschluss
DE
Maximale Klemmmöglichkeit der Anschlussklemmen beachten
(siehe Kapitel "Technische Daten").
DE
Bei den optionalen Schraubklemmen dürfen zwei Leiter pro Klemmstelle geklemmt
DE
werden (Rein-Raus-Verdrahtung).
DE
Beim Netzanschluss folgende Punkte beachten:
DE
• Die Klemmung exakt durchführen!
DE
• Keine Isolierung des Leiters unterklemmen!
DE
• Die Leiter nicht vertauschen!
• Die Regeln der Technik bei Anschluss des Leiters beachten!
DE
• Die Leiter fest anklemmen.
DE
• Die Klemmabdeckung bei optionalen Schraubklemmen zum Anklemmen der Leiter
DE
nicht entfernen!
• Optionale Schraubklemmen: Schrauben fest anziehen (Anzugsdrehmoment 2 Nm,
DE
nicht benutzte Klemmstellen mit 0,7 Nm anziehen)!
DE
DE

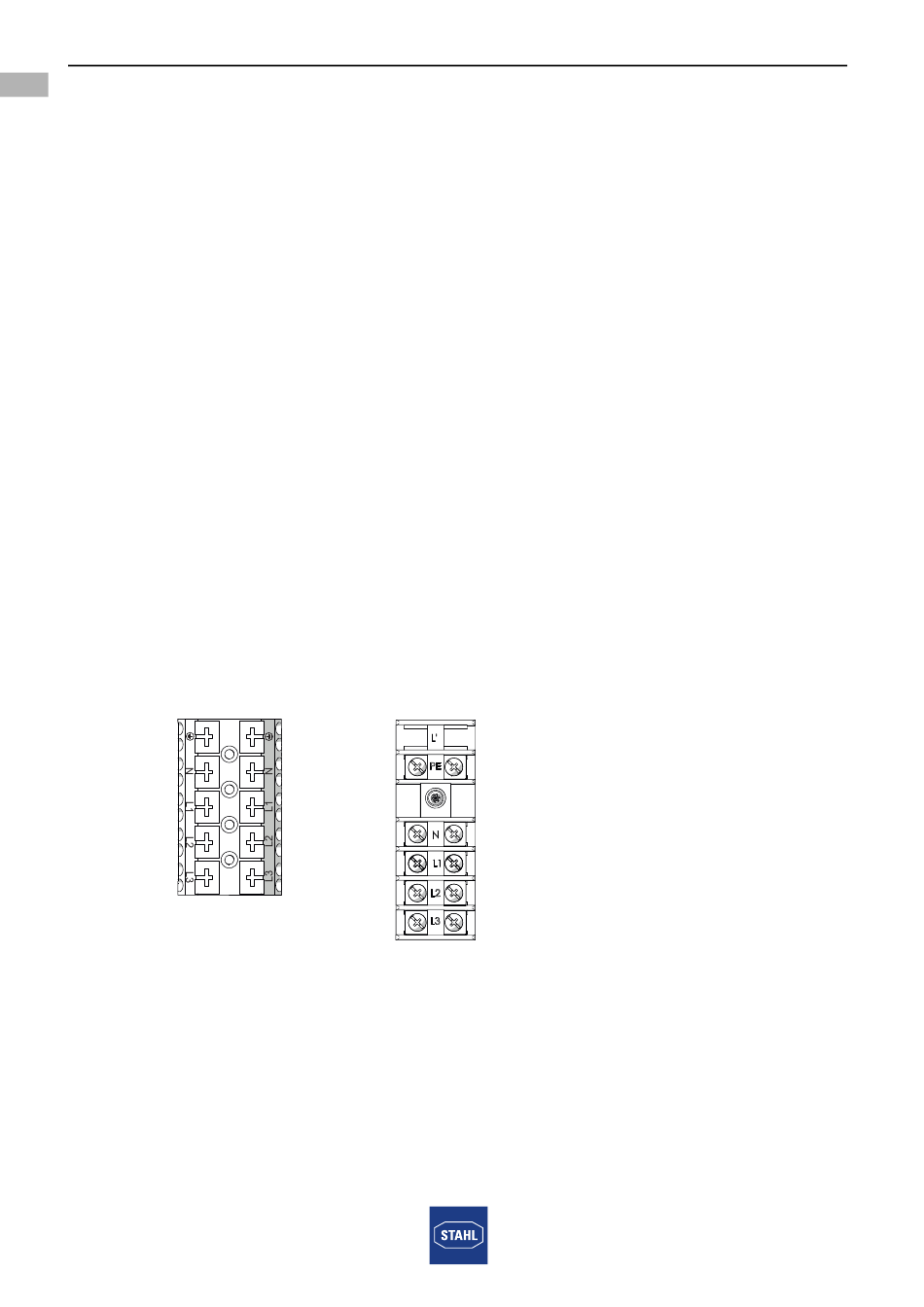

Anschlussklemmen
DE
DE
Standard:
Federzugklemmen
DE
bis 4 mm
DE
DE
DE
Abisolierlänge:
10 ... 11 mm
DE
DE
DE
DE
18
Langfeldleuchte Stahlblech
für Leuchtstofflampen
Reihe 6014/1
Optional:
Schraubklemmen
2
bis 4 mm
feinstdrähtig und
6 mm
Abisolierlänge:
10 ... 11 mm
15516E00
2
fein- und
2
eindrähtig
15438E00
L1, L2, L3 = Phase
N
= Neutralleiter
PE
= Schutzleiter
268981 / 6014608300
2018-11-16·BA00·III·de·02
