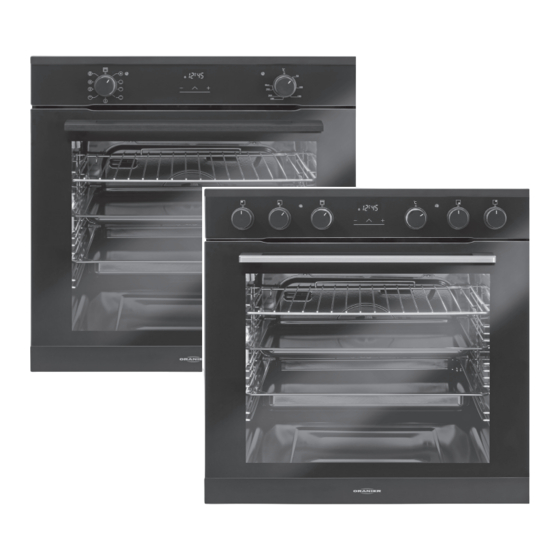

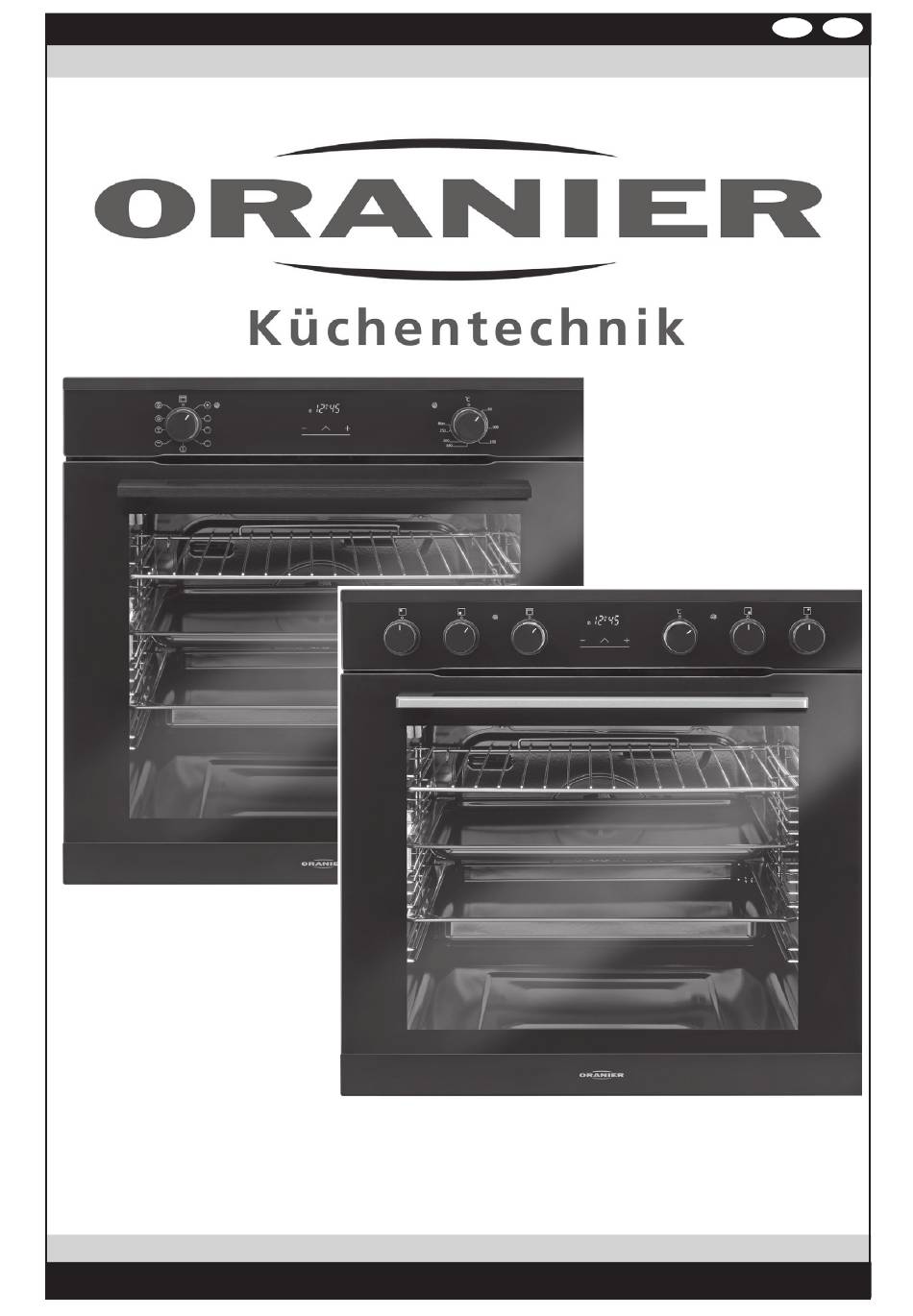

- Seite 1 Bedienungs- und Installationsanleitung Einbau-Backofen EBS 9936 (Abb. mit Sonderzubehör 9209 57 Backofengriff schwarz pureBLACK) Einbau-Herd EBH 9938 4051543100128 / 4051543100135 EBS 9936 15 · EBH 9938 15...
- Seite 2 Sehr geehrter Kunde, Inhaltsverzeichnis vielen Dank, dass Sie sich für ein ORANIER-Haus- Wichtige Sicherheitshinweise haltsgerät entschieden haben! Ihr Gerät im Überblick ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Bedienfeld Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle Bedienelemente...
- Seite 3 Wichtige Sicherheitshinweise Das Gerät bei Lieferung sofort auspacken oder auspacken lassen. Das allgemeine Aussehen prüfen. Eventuelle Vorbe- halte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. Bitte lesen Sie die vorliegenden Hinweise zum Einbau und Gebrauch des Gerätes aufmerksam vor der ersten Inbetrieb- nahme durch, damit Sie Ihr Gerät schnell beherrschen.
- Seite 4 WARNUNG: Während der Benutzung können das Gerät und die zugänglichen Teile heiß werden. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden beaufsichtigt. WARNUNG: Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Reinigungsarbeiten am Gerät durchführen oder Leuchtmittel im Backraum austauschen, um die Gefahr von...
- Seite 5 Während der Verwendung Wenn Sie das Gerät das erste Mal einschalten, wird ein bestimmter Geruch entstehen, der von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie das Gerät vor der ersten Verwendung bei maximaler Temperatur für 30 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Gerät installiert ist, gründlich durch.
- Seite 6 Ihr Gerät im Überblick Bedienfeld Dichtung Backraumbeleuchtung Rückwand Ringheizkörper und Umluftventilator Oberhitze und Grillheizkörper Reling FullClear-Backraumtür Backofengriff Backraumbeleuchtung KONTUR+ Zubehör: Grillrost bestellbar unter Art.-Nr. 9210 20 Backblech bestellbar unter Art.-Nr. 9210 21 Fettpfanne, 40 mm bestellbar unter Art.-Nr. 9210 22 Sonderzubehör Extratiefe Fettpfanne, 80 mm tief bestellbar unter Art.-Nr.
- Seite 7 Bedienfeld EBS 9936 15 Heizarten- Kontrollleuchte Elektronische Elektronische Kontrollleuchte Thermostat- Wahlschalter Backofen in Zeitschaltuhr Heizung regler Betrieb EBH 9938 15 Leistungsregler Kontrollleuchte Kontrollleuchte Leistungsregler Kochstelle HL Kochstelle HL Heizung Heizung Kochfeld in Betrieb Kochfeld in Betrieb Kochstelle HR Kochstelle HR...
- Seite 8 Mit dem Thermostatregler stellen Sie die erforderliche Garraumtemperatur, abhängig vom Gargut, zwischen 50ºC und 275ºC, ein. Bei Modell EBS 9936 befindet sich die Skala der Funk- tionssymbole an der Gerätefront (Abb. rechts). Bei Modell EBH 9938 ist die Temperaturskala am Bedienknebel selbst angebracht.
- Seite 9 Bedienelemente Leistungsregler Kochstellen (Nur Modell EBH 9938 15) Leistungsregler für die elektrischen Kochstellen. Hier z.B. für die Kochstelle hinten links. Mit dem Erhöhen der Leistungsstufe (Drehen im Uhrzeigersinn) wird die Wärmeabgabe erhöht. Kochstelle vorne links: Die beiden Leistungsregler der Kochstellen vorne links Zuschaltung Bräterzone und hinten rechts haben nach der Maximalstufe 9 eine Zuschalt-Position:...
- Seite 10 Funktionssymbole Heizarten-Wahlschalter Gerät ausgeschaltet Backraumbeleuchtung In dieser Position wird der Backraum ohne Einschalten der Heizelemente beleuchtet, ideal für Reinigungszwecke. Unterhitze Das untere Heizelement ist in Betrieb. Ideal für das Nachbacken von Kuchen oder Pizza, sorgt für einen knusprigen Boden! Oberhitze Das obere Heizelement ist in Betrieb.
- Seite 11 Elektronische Zeitschaltuhr Anzeigesymbol „Manuelles Garen“ Anzeigesymbol „Automatisches Garen“ Tastensperre Anzeigesymbol „Kurzzeitwecker“ (automatisch nach 3 Sekunden) Schaltfläche „Auswahl Schaltfläche „Minus“ Schaltfläche„Plus“ Timerfunktion“ Einstellung der Uhrzeit nach Anschluss oder Strom- Manueller Betrieb ausfall Für manuellen Betrieb sind keine weiteren Einstellungen Nach Anschluss des Gerätes an das Stromnetz oder ei- der elektronischen Zeitschaltuhr erforderlich.
- Seite 12 Elektronische Zeitschaltuhr Kurzzeitwecker Verbleibt das Gargut nach Beendigung (Ein Signalton ertönt zu einem eingestellten Zeitpunkt) des Garvorgangs im Backraum, erfolgt Um den Kurzzeitwecker zu nutzen, betätigen Sie (nach eine Nachgarung, bedingt durch die Entriegelung der Bedienfeldsperre, s. Absatz Kindersi- Restwärme im Backraum. cherung) Schaltfläche „...
- Seite 13 Elektronische Zeitschaltuhr Halbautomatischer Betrieb "Gar-Ende" Vollautomatischer Betrieb (Sie geben die Uhrzeit ein, zu der der Garvorgang been- (Sie programmieren die Gardauer und die Gar-Endzeit. det sein soll) Das Gerät beginnt den Garvorgang automatisch und schaltet sich am Ende der Gardauer selbst aus) 1.
- Seite 14 Elektronische Zeitschaltuhr sich zum so berechneten Zeitpunkt ein und nach der vorgebenen Betriebsdauer selbsttätig aus. Nach Ablauf der eingestellten Gardauer ertönt ein Sig- nalton. Das Symbol „ A “ blinkt, der Garvorgang wird be- endet. Dieser Signalton und das Blinken des Symbols „ A “ kann, auch bei verriegeltem Bedienfeld, durch Betätigen einer beliebigen Schaltfläche der elektronischen Zeit- schaltuhr abgestellt werden.
- Seite 15 Erstmalige Benutzung Reling aushängen Ziehen Sie zunächst die Reling unten aus den ACHTUNG! Halterungen (1). Das Gerät vor Beginn von Reinigungs- Klappen Sie dann die Reling ein Stück nach innen, arbeiten unbedingt vom Stromnetz Richtung Backraummitte (2) und hängen Sie die oberen trennen! beiden Haken aus den Löchern in der Backraumwand aus (3).
- Seite 16 Relings Die Relings haben 9 Einschubebenen zur Aufnahme der Zubehörteile. Es können bis zu 4 Teleskop-Vollauszüge (Sonderzu- behör, Art.-Nr. 1122 15) eingesetzt werden; beispielswei- se in den Ebenen 2, 4, 6 und 8. Achten Sie beim Einsetzen der Teleskop-Vollauszüge darauf, dass Backblech, Fettpfanne und extratiefe Fettpfanne (Sonderzubehör, Art.-Nr.
- Seite 17 Sonderzubehör Extratiefe Fettpfanne, 80mm tief (Art.-Nr. 9210 23) Achten Sie bei Verwendung der extratiefen Fettpfanne auf Teleskop-Vollauszügen darauf, die extratiefe Fett- pfanne mittig zu platzieren. Hinweis: - Nicht auf der ersten (untersten) Einschubebene ver- wenden! - Gargut nicht in zwei extratiefen Fettpfannen gleichzei- tig garen! Teleskop-Vollauszug (Art.-Nr.
- Seite 18 Leuchtmittel im Backraum wechseln ACHTUNG! Das Gerät vor Beginn der Arbeiten unbedingt vom Stromnetz trennen! WICHTIG: Die verwendeten Leuchtmittel sind speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignen sich nicht zur Raumbeleuchtung. Die Leuchtmittel für die zweifache Backraumbeleuch- tung müssen folgende Eigenschaften aufweisen: a) Hochtemperaturbeständig (bis 300ºC) b) Spannung 230 V c) Leistung 15-25 W...
- Seite 19 Reinigung der Innenscheibe der FullClear-Backraumtür Die FullClear-Backraumtür ist mit einer wärmereflek- Abb.1 tierenden Innenscheibe ausgestattet. Zum Reinigen läßt sich diese Innenscheibe bequem und ohne Spezialwerkzeug ausbauen. Beim Aus- und Einbau der Innen- scheibe sollte eine zweite Person ein unbeabsichtigtes Zuschlagen der FullClear-Backraumtür verhindern.
- Seite 20 FullClear-Backraumtür ausbauen 1. Die FullClear-Backraumtür vollständig öffnen. 3. Die FullClear-Backraumtür an den Seiten greifen, zu etwa zwei Dritteln wieder schließen und nach oben 2. Klapp-Verriegelungen an beiden Türscharnieren nach abziehen (Abb. 4). oben klappen (Abb. 1-3). Abb.4 Abb.1 4. Zum Wiederanbringen die FullClear-Backraumtür auf die Scharnierarme (Abb.
- Seite 21 Einbau des Backofens Das Gerät kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden. Mindestens Mindestens 42 cm 42 cm Die Einbaumaße müssen den auf der Abbildung darge- Kochfeld stellten Maßangaben entsprechen.
- Seite 22 Gerätefront...
- Seite 23 Kochfeld- Erdungsleitung Anschlusses oder auf Nichteinhaltung geltender Vor- anschlussbuchse schriften zurückzuführen sind! Elektrischer Anschluss EBS 9936 15 Weitere wichtige Hinweise: Bauseits ist für das Gerät ein separater 230V-Wechsel- stromkreis vorzusehen, der mit 16 A abzusichern ist (siehe Typenschild). Anschluss an eine bauseits installierte Schutz- kontakt-Steckdose (“Schuko-Steckdose”...
- Seite 24 Elektrischer Anschluss EBH 9938 15 ACHTUNG! Der Hersteller haftet nicht, wenn diese Anweisungen und/ oder die geltenden Unfallverhütungs- Vorschriften nicht eingehalten werden! Vor der Durchführung des Stromanschlusses muss sichergestellt werden, dass - die Eigenschaften des Stromnetzes mit den Werten auf dem vorne am Gerät angebrachten Typenschild übereinstimmen.
- Seite 25 Fehlertabelle Störung Mögliche Ursache Abhilfe Anzeige „Zeit” blinkt Stromausfall Aktuelle Uhrzeit einstellen Backofen heizt nicht auf Sicherung ausgelöst Sicherung einschalten / ersetzen Thermostat defekt Kundendienst rufen Das komplette Gerät ist Fehlerstrom- Fehlerstrom-Schutzschalter Schutzschalter einschalten ohne Funktion (FI-Schalter) ausgelöst Sicherung einschalten / ersetzen Sicherung ausgelöst Gerät und Anschluss überprüfen Sicherung zu schwach...
- Seite 26 Technische Daten und Abmessungen Name: EBS 9936 Modellkennung: 9936 15 Energieeffizienzindex EEI 80,9 cavity Energieeffizienzklasse: Energieverbrauch pro Zyklus konventionell 0,86 kWh electric cavity Energieverbrauch pro Zyklus Umluft 0,71 kWh electric cavity Zahl der Garräume: Wärmequelle(n) je Garraum: Strom Volumen des Garraums:...
- Seite 27 Technische Daten und Abmessungen Name: EBH 9938 Modellkennung: 9938 15 Energieeffizienzindex EEI 80,9 cavity Energieeffizienzklasse: Energieverbrauch pro Zyklus konventionell 0,86 kWh electric cavity Energieverbrauch pro Zyklus Umluft 0,71 kWh electric cavity Zahl der Garräume: Wärmequelle(n) je Garraum: Strom Volumen des Garraums: 78 l Art des Backofens: Elektro-Einbauherd...
- Seite 30 Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! •...
- Seite 31 Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel.
- Seite 32 EBS 9936 15 · EBH 9938 15 · V02 1119...
