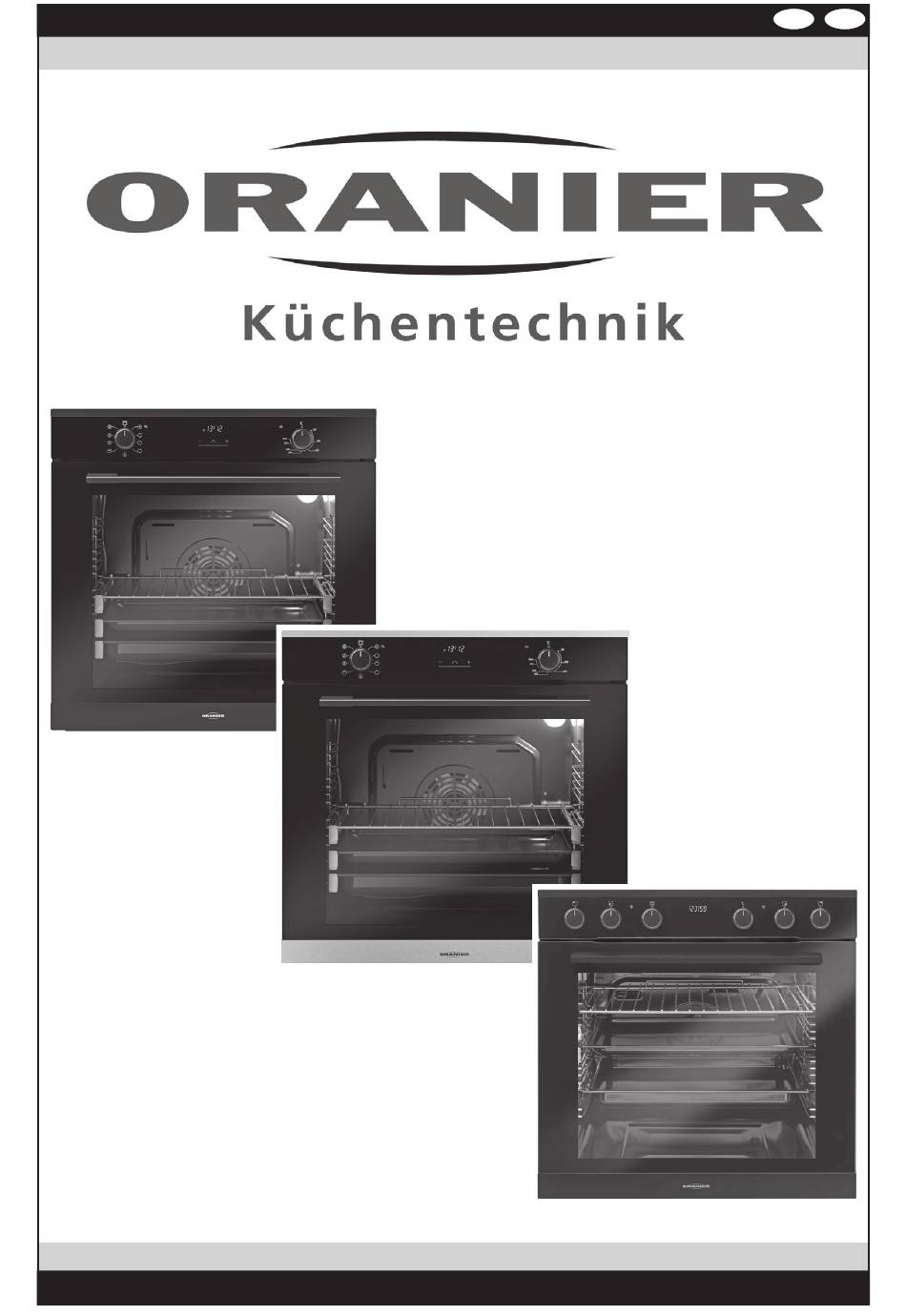

- Seite 1 Bedienungs- und Installationsanleitung Einbau-Backofen EBS 9936 20 Einbau-Backofen EBS 9936 30 Einbau-Herd EBH 9938 20 4051543118345 / 4051543118352 / 4051543118338 EBS 9936 20 · EBS 9936 30 · EBH 9938 20...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Inhaltsverzeichnis sehr geehrter Kunde, Wichtige Sicherheitshinweise vielen Dank, dass Sie sich für ein ORANIER-Haus- Ihr Gerät im Überblick haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte Bedienfeld und zuverlässige Technik, Funktionalität und anspre- chendes Design. Bedienelemente Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Das Gerät bei Lieferung sofort auspacken oder auspacken lassen. Das allgemeine Aussehen prüfen. Eventuelle Vorbe- halte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. Bitte lesen Sie die vorliegenden Hinweise zum Einbau und Gebrauch des Gerätes aufmerksam vor der ersten Inbetrieb- nahme durch, damit Sie Ihr Gerät schnell beherrschen. - Seite 4 WARNUNG: Während der Benutzung können das Gerät und die zugänglichen Teile heiß werden. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren. Kinder unter 8 Jahren sollten vom Gerät ferngehalten werden, es sei denn, sie werden beaufsichtigt. WARNUNG: Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist, bevor Sie Reinigungsarbeiten am Gerät durchführen oder Leuchtmittel im Backraum austauschen, um die Gefahr von...
- Seite 5 Während der Verwendung Wenn Sie das Gerät das erste Mal einschalten, wird ein bestimmter Geruch entstehen, der von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie das Gerät vor der ersten Verwendung bei maximaler Temperatur für 30 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in welcher das Gerät installiert ist, gründlich durch.
-
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick Bedienfeld Dichtung Backraumbeleuchtung Rückwand Ringheizkörper und Umluftventilator Oberhitze und Grillheizkörper Reling FullClear-Backraumtür Backofengriff Backraumbeleuchtung KONTUR+ Zubehör: Grillrost bestellbar unter Art.-Nr. 9210 20 Backblech bestellbar unter Art.-Nr. 9210 21 Fettpfanne, 40 mm bestellbar unter Art.-Nr. 9210 22 Sonderzubehör Extratiefe Fettpfanne, 80 mm tief bestellbar unter Art.-Nr. -
Seite 7: Bedienfeld
Bedienfeld EBS 9936 20 / EBS 9936 30 Heizarten- Kontrollleuchte Elektronische Elektronische Kontrollleuchte Thermostat- Wahlschalter Backofen in Zeitschaltuhr Heizung regler Betrieb EBH 9938 20 Leistungsregler Kontrollleuchte Kontrollleuchte Leistungsregler Kochstelle HL Kochstelle HL Heizung Heizung Kochfeld in Betrieb Kochfeld in Betrieb... -
Seite 8: Bedienelemente
Bedienelemente Thermostatregler Mit dem Thermostatregler stellen Sie die erforderliche Garraumtemperatur, abhängig vom Gargut, zwischen 50ºC und 275ºC, ein. Bei Modell EBS 9936 befindet sich die Skala der Funk- tionssymbole an der Gerätefront (Abb. rechts). Bei Modell EBH 9938 ist die Temperaturskala am Bedienknebel selbst angebracht. - Seite 9 Bedienelemente Leistungsregler Kochstellen (Nur Modell EBH 9938) Leistungsregler für die elektrischen Kochstellen. Hier z.B. für die Kochstelle hinten links. Mit dem Erhöhen der Leistungsstufe (Drehen im Uhrzeigersinn) wird die Wärmeabgabe erhöht. Kochstelle vorne links: Die beiden Leistungsregler der Kochstellen vorne links Zuschaltung Bräterzone und hinten rechts haben nach der Maximalstufe 9 eine Zuschalt-Position:...
-
Seite 10: Funktionssymbole Heizarten Wahlschalter
Funktionssymbole Heizarten-Wahlschalter Gerät ausgeschaltet Backraumbeleuchtung In dieser Position wird der Backraum ohne Einschalten der Heizelemente beleuchtet, ideal für Reinigungszwecke. Unterhitze Das untere Heizelement ist in Betrieb. Ideal für das Nachbacken von Kuchen oder Pizza, sorgt für einen knusprigen Boden! Oberhitze Das obere Heizelement ist in Betrieb. -
Seite 11: Elektronische Zeitschaltuhr
Elektronische Zeitschaltuhr Anzeigesymbol „Manuelles Garen“ Anzeigesymbol „Automatisches Garen“ Tastensperre Anzeigesymbol „Kurzzeitwecker“ (automatisch nach 3 Sekunden) Schaltfläche „Auswahl Schaltfläche „Minus“ Schaltfläche„Plus“ Timerfunktion“ Einstellung der Uhrzeit nach Anschluss oder Strom- Manueller Betrieb ausfall Für manuellen Betrieb sind keine weiteren Einstellungen Nach Anschluss des Gerätes an das Stromnetz oder ei- der elektronischen Zeitschaltuhr erforderlich. - Seite 12 Elektronische Zeitschaltuhr Kurzzeitwecker Verbleibt das Gargut nach Beendigung (Ein Signalton ertönt zu einem eingestellten Zeitpunkt) des Garvorgangs im Backraum, erfolgt Um den Kurzzeitwecker zu nutzen, betätigen Sie (nach eine Nachgarung, bedingt durch die Entriegelung der Bedienfeldsperre, s. Absatz Kindersi- Restwärme im Backraum. cherung) Schaltfläche „...
- Seite 13 Elektronische Zeitschaltuhr Halbautomatischer Betrieb "Gar-Ende" Vollautomatischer Betrieb (Sie geben die Uhrzeit ein, zu der der Garvorgang been- (Sie programmieren die Gardauer und die Gar-Endzeit. det sein soll) Das Gerät beginnt den Garvorgang automatisch und schaltet sich am Ende der Gardauer selbst aus) 1.
- Seite 14 Elektronische Zeitschaltuhr sich zum so berechneten Zeitpunkt ein und nach der vorgebenen Betriebsdauer selbsttätig aus. Nach Ablauf der eingestellten Gardauer ertönt ein Sig- nalton. Das Symbol „ A “ blinkt, der Garvorgang wird be- endet. Dieser Signalton und das Blinken des Symbols „ A “ kann, auch bei verriegeltem Bedienfeld, durch Betätigen einer beliebigen Schaltfläche der elektronischen Zeit- schaltuhr abgestellt werden.
-
Seite 15: Erstmalige Benutzung
Erstmalige Benutzung Reling aushängen Ziehen Sie zunächst die Reling unten aus den ACHTUNG! Halterungen (1). Das Gerät vor Beginn von Reinigungs- Klappen Sie dann die Reling ein Stück nach innen, arbeiten unbedingt vom Stromnetz Richtung Backraummitte (2) und hängen Sie die oberen trennen! beiden Haken aus den Löchern in der Backraumwand aus (3). -
Seite 16: Relings
Relings Die Relings haben 9 Einschubebenen zur Aufnahme der Zubehörteile. Es können bis zu 4 Teleskop-Vollauszüge (Sonderzu- behör, Art.-Nr. 1122 15) eingesetzt werden; beispielswei- se in den Ebenen 2, 4, 6 und 8. Achten Sie beim Einsetzen der Teleskop-Vollauszüge darauf, dass Backblech, Fettpfanne und extratiefe Fettpfanne (Sonderzubehör, Art.-Nr. -
Seite 17: Sonderzubehör
Sonderzubehör Extratiefe Fettpfanne, 80 mm tief (Art.-Nr. 9210 23) Achten Sie bei Verwendung der extratiefen Fettpfanne auf Teleskop-Vollauszügen darauf, die extratiefe Fett- pfanne mittig zu platzieren. Hinweis: - Nicht auf der ersten (untersten) Einschubebene ver- wenden! - Gargut nicht in zwei extratiefen Fettpfannen gleichzei- tig garen! Teleskop-Vollauszug (Art.-Nr. -
Seite 18: Leuchtmittel Im Backraum Wechseln
Leuchtmittel im Backraum wechseln ACHTUNG! Das Gerät vor Beginn der Arbeiten unbedingt vom Stromnetz trennen! WICHTIG: Die verwendeten Leuchtmittel sind speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignen sich nicht zur Raumbeleuchtung. Die Leuchtmittel für die zweifache Backraumbeleuch- tung müssen folgende Eigenschaften aufweisen: a) Hochtemperaturbeständig (bis 300ºC) b) Spannung 230 V c) Leistung 15-25 W... -
Seite 19: Reinigung Der Innenscheibe Der Fullclear-Backraumtür
Reinigung der Innenscheibe der FullClear-Backraumtür Die FullClear-Backraumtür ist mit einer wärmereflek- Abb.1 tierenden Innenscheibe ausgestattet. Zum Reinigen läßt sich diese Innenscheibe bequem und ohne Spezialwerkzeug ausbauen. Beim Aus- und Einbau der Innen- scheibe sollte eine zweite Person ein unbeabsichtigtes Zuschlagen der FullClear-Backraumtür verhindern. -
Seite 20: Fullclear-Backraumtür Ausbauen
FullClear-Backraumtür ausbauen 1. Die FullClear-Backraumtür vollständig öffnen. 3. Die FullClear-Backraumtür an den Seiten greifen, zu etwa zwei Dritteln wieder schließen und nach oben 2. Klapp-Verriegelungen an beiden Türscharnieren nach abziehen (Abb. 4). oben klappen (Abb. 1-3). Abb.4 Abb.1 4. Zum Wiederanbringen die FullClear-Backraumtür auf die Scharnierarme (Abb. -
Seite 21: Einbau Des Backofens
Einbau des Backofens Das Gerät kann unter einem Kochfeld oder in einen Schrank eingebaut werden. Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner installiert werden. Mindestens Mindestens 42 cm 42 cm Die Einbaumaße müssen den auf der Abbildung darge- Kochfeld stellten Maßangaben entsprechen. -
Seite 22: Gerätefront
Gerätefront... -
Seite 23: Elektrischer Anschluss
Elektrischer Anschluss Anschluss Kochstellen (nur EBH) Der Kochfeldanschlussstecker wird in die Kochfeldan- Allgemeiner Hinweis: schlussbuchse an der Geräterückseite eingesteckt. Das Gerät wurde gemäß der europäischen Norm EN 60335-2-6 hergestellt. Es entspricht der Schutzklasse Die Erdungsleitung (gelb/grün) wird mit der im Gerätebei- 1 und muss demzufolge geerdet werden! pack enthaltenen Erdungsschraube und Unterlegscheibe verschraubt. -
Seite 24: Elektrischer Anschluss Ebh 9938
Elektrischer Anschluss EBH 9938 ACHTUNG! Der Hersteller haftet nicht, wenn diese Anweisungen und/ oder die geltenden Unfallverhütungs- Vorschriften nicht eingehalten werden! Vor der Durchführung des Stromanschlusses muss sichergestellt werden, dass - die Eigenschaften des Stromnetzes mit den Werten auf dem vorne am Gerät angebrachten Typenschild übereinstimmen. -
Seite 25: Fehlertabelle
Fehlertabelle Störung Mögliche Ursache Abhilfe Anzeige „Zeit” blinkt Stromausfall Aktuelle Uhrzeit einstellen Backofen heizt nicht auf Sicherung ausgelöst Sicherung einschalten / ersetzen Thermostat defekt Kundendienst rufen Das komplette Gerät ist Fehlerstrom- Fehlerstrom-Schutzschalter Schutzschalter einschalten ohne Funktion (FI-Schalter) ausgelöst Sicherung einschalten / ersetzen Sicherung ausgelöst Gerät und Anschluss überprüfen Sicherung zu schwach... -
Seite 26: Eu-Produktdatenblatt
EU-Produktdatenblatt... -
Seite 27: Technische Daten Und Abmessungen
Technische Daten und Abmessungen... -
Seite 30: Hinweise Zu Entsorgung
Hinweise zur Entsorgung In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet: Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! •... -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
Seite 32: Technik Für Deine Familie
Telefon +49 (0) 2771 2630-150 Telefax +49 (0) 2771 2630-348 E-Mail vertrieb-kt@oranier.com Kundendienst: Telefon +49 (0) 2771 2630-355 Telefax +49 (0) 2771 2630-351 E-Mail service-kt@oranier.com Technik für Deine Familie EBS 9936 20 · EBS 9936 30 · EBH 9938 20 · V01 2081...
