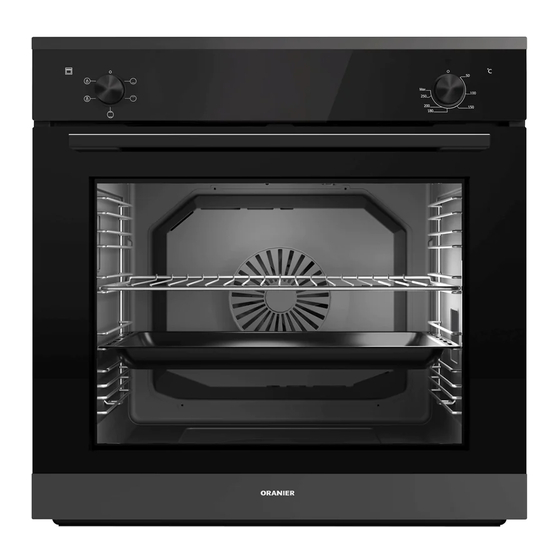

Oranier EBS220 Bedienungs- Und Installationsanleitung
Einbau-backofen
Vorschau ausblenden
Andere Handbücher für EBS220:
- Bedienungs- und installationsanleitung (32 Seiten) ,
- Bedienungs- und installationsanleitung (64 Seiten) ,
- Bedienungs- und installationsanleitung (76 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Oranier EBS220
Inhaltszusammenfassung für Oranier EBS220
- Seite 1 Bedienungs- und Installationsanleitung Einbau-Backofen EBS220 EBS320 EBS420 EBS900...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Inhaltsverzeichnis sehr geehrter Kunde, 1. Sicherheit vielen Dank, dass Sie sich für ein ORANIER-Haus- 1.1 Allgemeine Sicherheitshinweise haltsgerät entschieden haben! 1.2 Bestimmungsgemäßer Gebrauch 1.3 Nutzerkreis ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und 1.4 Sicherer Gebrauch zuverlässige Technik, Funktionalität und ansprechendes Design. -
Seite 3: Sicherheit
1. Sicherheit Beachten Sie die nachstehenden Hinweise zum Einbau und Ge- brauch. 1.1 Allgemeine Sicherheitshinweise · Lesen Sie diese Anleitung sorgfältig. · Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. · Im Falle eines Transportschadens das Gerät nicht verwenden. ·... -
Seite 4: Nutzerkreis
1. Sicherheit 1.3 Nutzerkreis · Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Seite 5 1. Sicherheit 1.4 Sicherer Gebrauch · Unbeaufsichtigtes Kochen auf Kochmulden mit Fett und Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.
-
Seite 6: Warnung - Verletzungsgefahr
1. Sicherheit WARNUNG - Verletzungsgefahr! · Keine scharfen abrasiven Reiniger oder scharfen Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberfläche zerkratzen können. Dies kann das Glas zerstören. · Berührbare Teile des Gerätes können scharfkantig sein. Vorsicht bei Bedienung und Reinigung. - Seite 7 1. Sicherheit WARNUNG - Stromschlaggefahr! · Ein beschädigtes Gerät darf nicht betrieben werden. Den Netz- stecker ziehen oder die Haussicherung ausschalten und dann den Kundendienst benachrichtigen. · Vor dem Auswechseln der Lampe sicherstellen, dass das Gerät ausgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.
-
Seite 8: Allgemeine Hinweise
2. Allgemeine Hinweise 3. Hinweise zum energiesparenden Betrieb des Gerätes - Das Gerät bei Lieferung sofort auspacken oder aus- - Öffnen der Backraumtür während des Garvorganges packen lassen und das allgemeine Aussehen prüfen. vermeiden. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken und ein Exemplar davon behalten. -
Seite 9: Ihr Gerät Im Überblick
„shineUP“-Backraumbeleuchtung (versenkbar bei EBS320 / EBS420 / EBS900) (2x links und rechts; nur EBS420) Backraumtür Zubehör/Sonderzubehör: Ringheizkörper und Umluftventilator Grillrost Backraumbeleuchtung Backblech (nur EBS220 / EBS320 / EBS900) Fettpfanne Backraum-Türgriff Teleskopauszüge (o. Abb.) Zubehör/Sonderzubehör: EBS220 / EBS900 EBS320 EBS420 Grillrost... -
Seite 10: Bedienfeld Und Bedienelemente
5. Bedienfeld und Bedienelemente Betriebsarten- Elektronische Kontrollleuchte Thermostat- Wahlschalter (9) Zeitschaltuhr Heizung regler (8) (nur EBS420) Betriebsarten-Wahlschalter (9) Thermostatregler (8) (versenkbar bei EBS320 / EBS420 / EBS900) (versenkbar bei EBS320 / EBS420 / EBS900) Mit diem Betriebsarten-Wahlschalter (9) bestimmen Sie Mit dem Thermostatregler (8) stellen Sie die erforderliche die gewünschte Betriebsart des Garraumes. -
Seite 11: Elektronische Zeitschaltuhr (Nur Ebs420)
6. Elektronische Zeitschaltuhr (nur EBS420) Anzeige „Manuelles Garen“ Anzeige „Automatisches Garen“ Anzeige „Tastensperre“ Anzeige „Kurzzeitwecker“ (automatisch nach 30 s) Schaltfläche Schaltfläche „Minus“ Schaltfläche„Plus“ „Auswahl Timerfunktion“ Einstellung der Uhrzeit nach Anschluss oder Stromaus- Manueller Betrieb fall Für manuellen Betrieb sind keine weiteren Einstellungen Nach Anschluss des Gerätes an das Stromnetz oder einem der elektronischen Zeitschaltuhr erforderlich. -
Seite 12: Kurzzeitwecker
6. Elektronische Zeitschaltuhr 6.1 Kurzzeitwecker Die gewünschte Gardauer kann mit den Schaltflächen (Ein Signalton ertönt zu einem eingestellten Zeitpunkt) „ “ und „ “ im Bereich 00·01 bis 10·00 eingestellt werden. Um den Kurzzeitwecker zu nutzen, betätigen Sie (nach Ent- riegelung der Bedienfeldsperre, s. -
Seite 13: Betriebsarten
Betriebsarten (modellabhängig) EBS / EBH 991x 992x / 993x 7. Betriebsarten Gerät ausgeschaltet EBS220/ Betriebsarten EBS320 EBS420 EBS900 Gerät Backraumbeleuchtung ausgeschaltet ohne Einschalten der Heizelemente, ideal für Reinigungszwecke ohne Einschalten der Beleuchtung Heizelemente, ideal für Reinigungszwecke Unterhitze Unteres Heizelement, z.B. zum Nachbacken... -
Seite 14: Erstmalige Benutzung
8. Erstmalige Benutzung ACHTUNG! Gefahr von Stromschlägen Das Gerät vor Beginn von Reinigungs- arbeiten unbedingt vom Stromnetz trennen!. Vor der ersten Benutzung muss der Backofen gründlich gereinigt werden. Den Backofen für etwa 30 Minuten auf Höchsttemperatur aufheizen; auf diese Weise werden alle fetthaltigen Fertigungsrückstände eliminiert, die beim Backen unangenehme Gerüche verursachen könnten. -
Seite 15: Zubehör / Sonderzubehör
9. Zubehör / Sonderzubehör (modellabhängig) 9.1 Relings 9.2 Reling aushängen Die Relings haben 7 Einschubebenen zur Aufnahme der Ziehen Sie zunächst die Reling unten aus den Halterungen Zubehörteile: (1). Klappen Sie dann die Reling ein Stück nach innen, Richtung Backraummitte (2) und hängen Sie die oberen bei- den Haken aus den Löchern in der Backraumwand aus (3). - Seite 16 9. Zubehör / Sonderzubehör (modellabhängig) Grillrost Teleskop-Vollauszüge Das Gitterrost eignet sich besonders gut zum Grillen oder Zubereiten von Lebensmitteln in backofengeeigneten Behältern. Die Teleskop-Vollauszüge werden jeweils auf ein Spros- senpaar einer Reling aufgeklippt. HINWEIS: Die Einschubene 1 ist nicht zur Ver- wendung von Teleskop-Vollauszügen geeignet! Beim Einschieben muss der Bügel hinten platziert sein.
-
Seite 17: Leuchtmittel Wechseln
10. Leuchtmittel wechseln - Dieses Gerät enthält Leuchtmittel der Energieeffizienzklasse G Runde Backraumbeleuchtung (6), oben rechts: ACHTUNG! Gefahr von Stromschlägen Das Gerät vor Beginn der Arbeiten unbedingt vom Stromnetz trennen!. Metallring WICHTIG: Die verwendeten Leuchtmittel sind speziell für den Betrieb in Haushaltskochgeräten ausgelegt. Sie eignen sich nicht zur Raumbeleuchtung. -
Seite 18: Reinigung Und Pflege
11. Reinigung und Pflege Reinigung der Innenscheibe ACHTUNG! Die Backraumtür ist mit einer wärmereflektierenden Innen- Gefahr von Stromschlägen scheibe ausgestattet. Zum Reinigen lässt sich diese Innen- Gefahr von Verbrennungen scheibe bequem und ohne Spezialwerkzeug ausbauen. Zur Reinigung muss das Gerät vom Stromnetz getrennt werden und abge- HINWEIS: kühlt sein. - Seite 19 11. Reinigung und Pflege Kondensat an der Türinnenscheibe Die Glasscheibe kann zum Reinigen entnommen werden (Abb.3) In einigen Garsituationen bildet sich Kondensat an der Innenscheibe der Backofentür. Das ist normal und stellt keine Fehlfunktion des Gerätes dar. Abb. 3 Um das Herabtropfen von Kondensat beim Türöffnen wei- testgehend zu vermeiden, öffnen Sie die Backraumtür zunächst nur bis zur ersten Rastung und belassen Sie sie für ca.
-
Seite 20: Backraumtür Ausbauen
12. Backraumtür ausbauen Das Scharnier ist verriegelt: Zum Wiederanbringen die Backraumtür wieder vollständig in die Öffnungen einsetzen. Beim Einsetzen der Backraumtür darauf achten, dass sie sich nicht verkantet. Klappen Sie die Verriegelung an beiden Scharnieren ganz nach hinten, um die Scharniere zu entriegeln: Die Backraumtür vollständig öffnen und die Klapp-Verrie- gelungen am linken und am rechten Scharnier wieder schließen:... -
Seite 21: Einbau Des Backofens
13. Einbau des Backofens Mindestens Mindestens 42 cm 42 cm Kochfeld Das Gerät ist nur für den Betrieb im eingebauten Zustand bestimmt. Das Gerät sollte nicht direkt über einem Geschirrspüler, einem Kühlschrank, einem Gefrierschrank, einer Wasch- maschine oder einem Wäschetrockner installiert werden. Die Einbaumaße müssen den auf der Abbildung dargestell- ten Maßangaben entsprechen. -
Seite 22: Frontabmessungen
14. Frontabmessungen... -
Seite 23: Elektrischer Anschluss
15. Elektrischer Anschluss ACHTUNG! Gefahr von Stromschlag Das Gerät entspricht der Schutzklasse I und darf nur mit Schutzleiteranschluss betrieben werden! ACHTUNG! Gefahr von Stromschlag Bei allen Montagearbeiten muss das Gerät vom Stromnetz getrennt sein! HINWEIS: Das Gerät muss vorschriftsmäßig abge- sichert sein (s. -
Seite 24: Fehlertabelle
16. Fehlertabelle Störungen beheben Kleinere Störungen am Gerät können Sie eventuell selbst beheben, s. nachstehende Tabelle. Unsachgemäße Reparaturen sind gefährlich. Verletzungsgefahr! Reparaturen dürfen nur von WARNUNG! Stromschlaggefahr! geschultem Fachpersonal und unter Verwendung von Original-Ersatzteilen durchgeführt werden! Störung Mögliche Ursache Abhilfe Backofen heizt nicht auf Sicherung ausgelöst Sicherung einschalten / ersetzen... -
Seite 25: Eu-Produktdatenblatt
17. EU-Produktdatenblatt PRODUKT FICHE gemäß EN 60350-1 oder EN 15181 Entspricht der EU-Richtlinie 2009/125/EC - Verordnung Nr. 66/2014 gemäß EN 60350-1 oder EN 15181 Marke ORANIER Modell EBS220 - EBS900 Freistehend Typ des Ofens Einbau 32,5 Anzahl der Kammern Elektrisch... - Seite 26 Entspricht der Richtlinie über das Energieetikett Eu 2010/30 /EU - Verordnung Nr. 65/2014 von Öfen gemäß EN 60350-1 oder EN 15181 Entspricht der EU-Richtlinie 2009/125/EC - Verordnung Nr. 66/2014 gemäß EN 60350-1 oder EN 15181 Marke ORANIER Modell EBS320 Freistehend...
- Seite 27 Entspricht der Richtlinie über das Energieetikett Eu 2010/30 /EU - Verordnung Nr. 65/2014 von Öfen gemäß EN 60350-1 oder EN 15181 Entspricht der EU-Richtlinie 2009/125/EC - Verordnung Nr. 66/2014 gemäß EN 60350-1 oder EN 15181 Marke ORANIER Modell EBS420 Freistehend...
-
Seite 28: Technische Daten Und Abmessungen
18. Technische Daten und Abmessungen EBS220/ EBS320 EBS420 EBS900 Anzahl der Funktionen Thermostatgesteuerter Temperaturbereich 50 - 275°C Unterhitze 1200 W 1200 W 1200 W Oberhitze 1200 W 1200 W 1200 W Leistung Heizelemente Grill 1200 W 1200 W 1200 W Ringheizkörper... -
Seite 29: Hinweise Zu Entsorgung
Hinweise zur Entsorgung Umweltverträglichkeit In Übereinstimmung mit den Anforderungen der Als Beitrag zum Umweltschutz wurde die Dokumentation Europäischen Richtlinie 2012/19/EU über Elektro- und dieses Gerätes auf chlorfrei gebleichtes oder Recycling- Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden Papier gedruckt. Produkt und der Bedienungsanleitung das Symbol einer Bei der Verpackung wurde auf ihre Umweltverträglich-keit durchgestrichenen Abfalltonne abgebildet: Wert gelegt;... -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
Seite 32: Technik Für Deine Familie
Telefon +49 (0) 2771 2630-355 • Kühl- und Gefriergeräte Telefax +49 (0) 2771 2630-351 E-Mail service-kt@oranier.com • Geschirrspülmaschinen • Standherde Gas und Elektro • Koch- und Backstationen ORANIER Heiz- und Kochtechnik GmbH Niederlassung Österreich Blütenstraße 15/4 A-4040 Linz E-Mail info-kuechentechnik@oranier.com www.oranier.com Vertrieb:...
