MAX
24 V
4
5
ENGLISH:

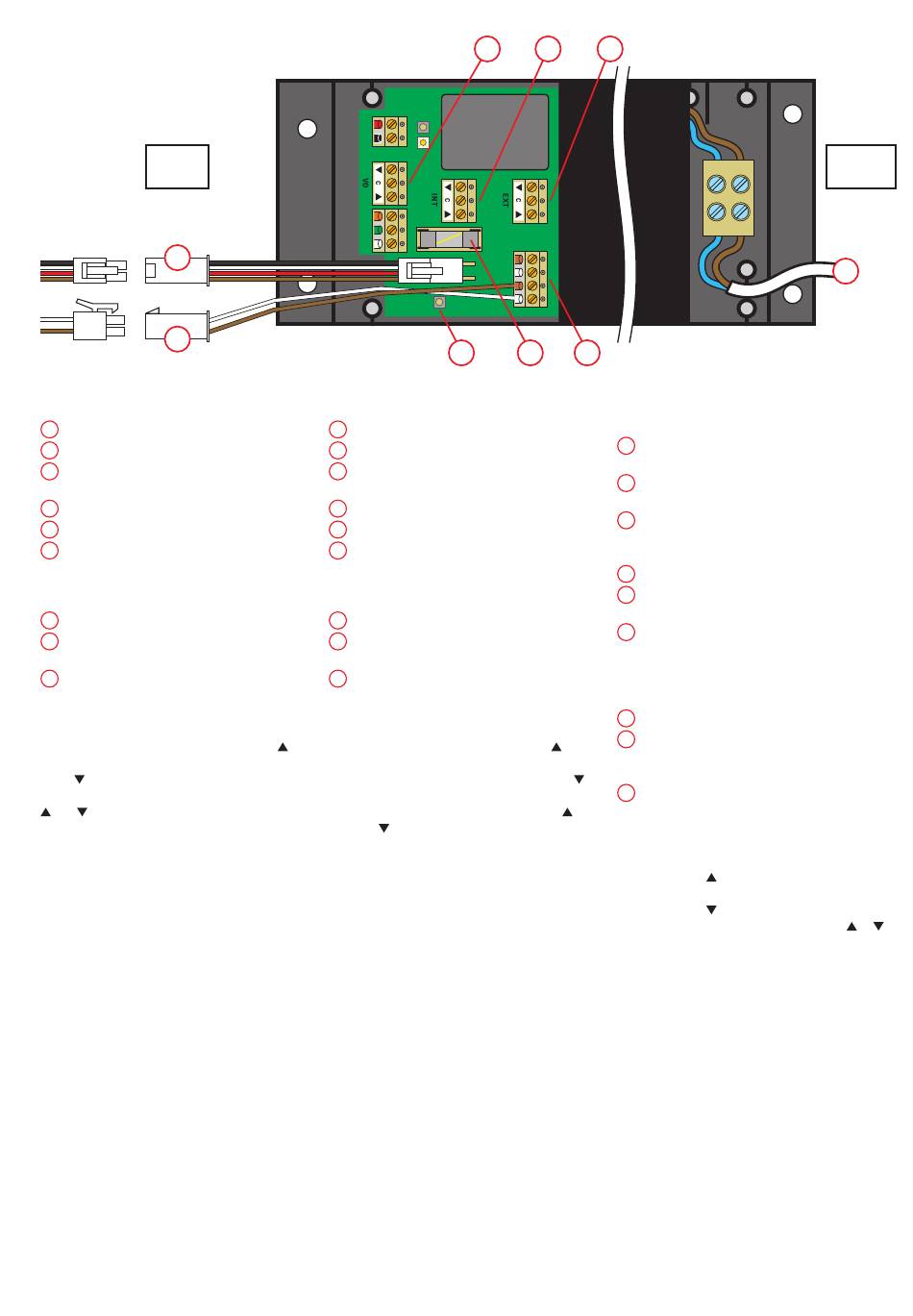

Control unit (connection plan)
1
Potential-free entry for chain actuator
2
Potential-free entry for roller blinds
3
Potential-free entry for exterior decoration
and sunscreening products
4
Plug connector for chain actuator
5
Plug connector for roller blinds
6
Reset/configuration button. After a long
press (6-10 sec) registration in remote
control KLR 100/control pad KLR 200
must take place within 10 min.
7
Fuse 5x20 T6, 3AL 250 V
8
Power link connection for exterior decora-
tion and sunscreening products
9
230 V AC, consumption max 200 W
Potential free connection and function
Function of entries
OPEN/UP is controlled by connecting C and .
CLOSE/DOWN is controlled by connecting
C and .
STOP is controlled by connecting C with both
and .
Contact requirements
Potential free contacts with a maximum resist-
ance of 1 kΩ can be used. A current of 1 mA at
12 V DC runs through the contact.
Contacts with a pulse signal can be used if the
duration of the pulses is between 100 ms and
60 sec.
A contact with a pulse signal between 100 ms
and 1 sec will make the product run to its end
position.
A contact with a pulse signal between 1 and
60 sec will run the product until the contact is
released.
Note: Do not activate the potential free entries
for more than 120 sec, as this could cause the
products to malfunction.
Do not connect voltage to the potential free
entries.
6 VELUX
®
1
6
DEUTSCH:
Steuereinheit (Anschlussplan)
1
Potentialfreier Eingang für Kettenmotor
2
Potentialfreier Eingang für Rollos
3
Potentialfreier Eingang für auβenliegende
Dekorations- und Sonnenschutzprodukte
4
Steckeranschluss für Kettenmotor
5
Steckeranschluss für Rollos
6
Reset-/Konfigurations-Taste. Durch Drücken
(6-10 Sek.) erfolgt die Registrierung in der
Fernbedienung KLR 100/im Control Pad
KLR 200 innerhalb von 10 Min.
7
Sicherung 5x20 T6, 3AL 250 V
8
Anschluss für auβenliegende Dekorations-
und Sonnenschutzprodukte
9
230 V AC, Stromverbrauch maximal 200 W
Potenzialfreier Anschluss und Funktion
Funktion der Eingänge
AUF/HOCH wird angewählt, indem C mit
verbunden wird.
ZU/HERUNTER wird angewählt, indem C mit
verbunden wird.
STOP wird angewählt, indem C sowohl mit
auch mit
verbunden wird.
Anforderungen an die Kontakte
Es können potenzialfreie Kontakte mit einem ma-
ximalen Widerstand von 1 kΩ verwendet werden.
Durch den Kontakt läuft ein Strom von 1 mA bei
ungefähr 12 V Gleichstrom.
Kontakte mit einem Impulssignal können verwen-
det werden, wenn die Dauer der Impulse zwischen
100 ms und 60 Sekunden liegt.
Ein Kontakt mit einem Impulssignal zwischen
100 ms und 1 Sekunde lässt das Produkt in seine
Endposition fahren.
Ein Kontakt mit einem Impulssignal zwischen 1
und 60 Sekunden lässt das Produkt fahren, bis
der Kontakt freigegeben wird.
Hinweis: Die potentialfreien Eingänge dürfen
nicht für mehr als 120 Sekunden aktiviert wer-
den, da dieses zu Fehlfunktionen der Produkte
führt.
Schließen Sie keine Spannung an die potential-
freien Eingänge an.
2
3
7
8
FRANÇAIS :
Unité de contrôle (schéma des
connexions)
1
Entrée libre de potentiel pour le moteur à
chaîne
2
Entrée libre de potentiel pour les stores
rideaux à enrouleur
3
Entrée libre de potentiel pour le raccor-
dement des produits de décoration et de
protection solaires extérieurs
4
Connecteur pour le moteur à chaîne
5
Connecteur pour les stores rideaux à
enrouleur
6
Bouton de RESET / Configuration. Après
un appui long (6-10 sec.) l'enregistrement
dans la télécommande KLR 100/commande
tactile KLR 200 doit être effectué dans les
10 minutes
7
Fusible : 5x20 T6, 3AL 250 V
8
Connecteur d'alimentation pour le raccor-
dement des produits de décoration et de
protection solaires extérieurs
9
230 V AC, consommation max 200 W
als
Connexion libre de potentiel et fonctionnement
Fonctions des entrées
OUVERTURE/MONTÉE est commandé en
connectant C et .
FERMETURE/DESCENTE est commandé en
connectant C et .
STOP est commandé en connectant C avec
Besoins pour les contacts
Les contacts secs libre de potentiel peuvent être
utilisés avec une résistance maximale de 1 kΩ.
Un courant de 1 mA sous approximativement
12 V CC passe dans le contact.
Pour réaliser le contact, un signal impulsionnel
peut être utilisé si la durée de l'impulsion est
comprise entre 100 ms et 60 sec.
Le contact avec un signal impulsionnel compris
entre 100 ms et 1 sec. fera que le produit ira
jusqu'à sa position de fin de course.
Le contact avec un signal impulsionnel entre
1 sec. et 60 sec. fera fonctionner le produit
jusqu'à ce que le contact soit relâché.
À noter : Ne pas activer l'entrée libre de potentiel
plus de 120 sec., sinon cela pourrait créer un
dysfonctionnement.
Ne pas connecter de tension sur les entrées libre
de potentiel.
MAX
230 V AC
9
et .
