Teil 3: Anschlüsse und Bedienelemente:

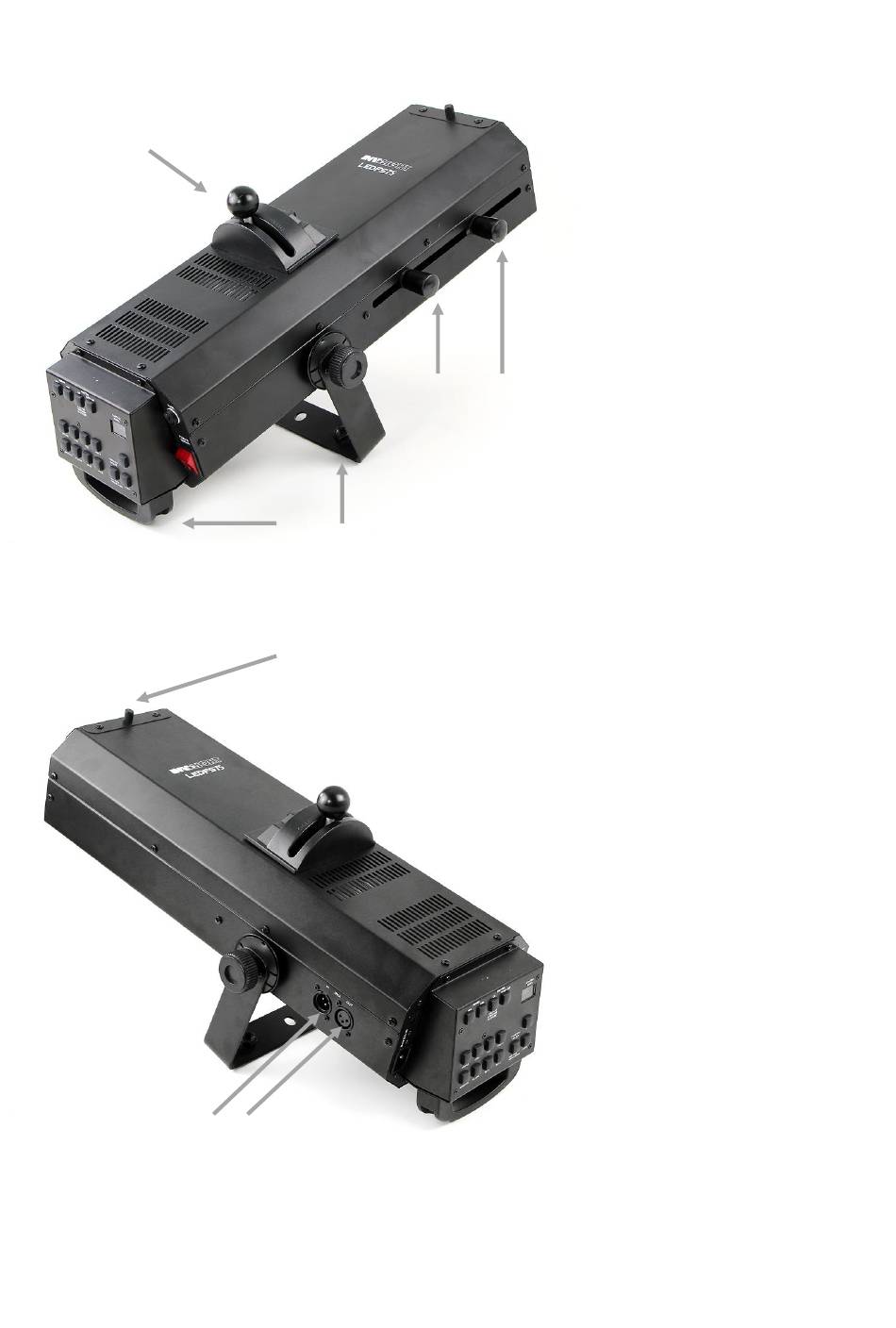

ABB.1. Ansicht von rechts.
1.
ABB.2. Ansicht von links.
4.
5.
6.
7.
8.
2.
3.
5
1. Hebel zur Verstellung der
Irisblende. Mit der Irisblende kann der
Lichtkreisdurchmesser eingestellt
werden vom kleinsten „spot" bis
zum vollen „flood", wobei die
Beleuchtungsstärke sich nicht verändert.
2. Hebel zum Verschieben der
Lochblende in Längsrichtung entlang
der optischen Achse. Damit wird der
Lichtstrahl gebündelt oder ausgeweitet.
3. Hebel zum Verschieben der Linse
in Längsrichtung entlang der
optischen Achse. Damit wird die Kante
des Lichtstrahls scharf oder weich
eingestellt.
4. Führungsbügel.
5. Befestigungsbügel zur Montage
des Geräts auf ein Verfolgerstativ.
6. Befestigungsschraube für den
herausnehmbaren Farbfilterrahmen.
7. DMX IN - 3-polige männliche XLR-
Buchse zum Anschließen eines DMX-
Kontrollgeräts (z.B. DMX-Mischpult).
8. DMX OUT - 3-polige weibliche XLR-
Buchse zum Weiterleiten des DMX-
Steuersignals.
