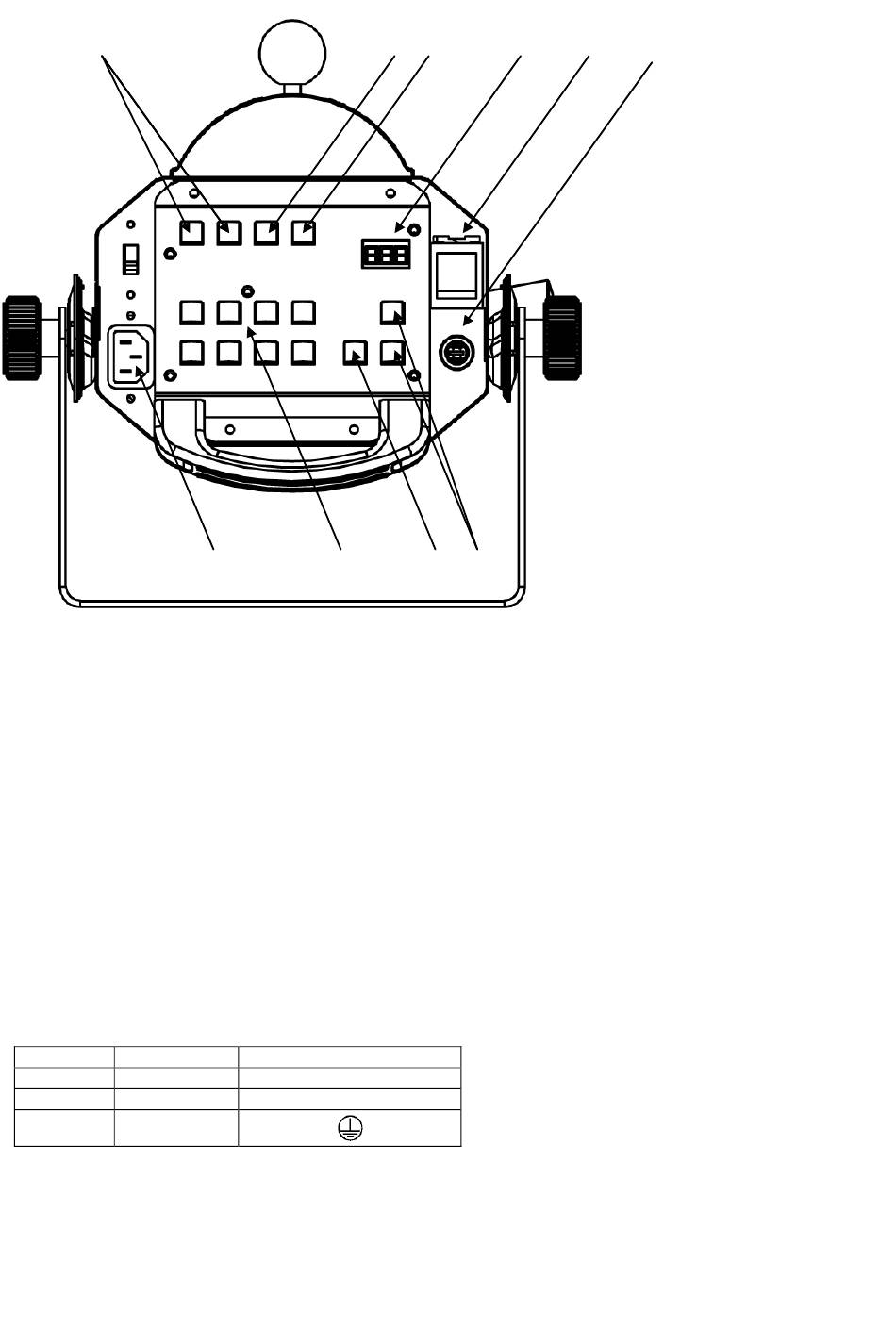

ABB.3. Rückseite.
9. 9.
10. 11.
12.
13.
14.
18.
17.
16.
15.
9. Tasten [DIMMER MAX], [DIMMER MIN] – Benutzen Sie die Tasten um die Helligkeit zu erhöhen bzw. zu
verringern.
10. Taste [SHUTTER ON] - Öffnet die Blende, wenn das Gerät vorher dunkelgeschaltet war oder schaltet den
Strobe-Effekt ein wenn die Taste etwa 3 Sekunden gedrückt wird.
11. Taste [SHUTTER BLACK OUT] - Schaltet das Gerät dunkel.
12. LED-Display - Zeigt den Betriebsmodus und den Wert einzelner Funktionen an.
13. Hauptschalter. Mit der ON/OFF Taste können Sie das Gerät an, bzw. ausschalten.
14. Sicherungshalter.
15. Tasten [UP], [DOWN] – Benutzen Sie die Tasten um den am Display angezeigten Wert zu erhöhen bzw. zu
verringern.
16. Taste [FUNCTION SELECT] – Auswahl zwischen direkter Bedienung am Gerät und DMX-Steuerung.
17. Tasten [ORANGE], [CYAN], [RED], [GREEN], [MAGENTA], [YELLOW], [BLUE], [WHITE] – Um die
gewünschte Farbe des Lichtstrahls auszuwählen, drücken Sie einfach eine der 8 Farbtasten. Das Anhalten des
Farbrads in Zwischenpositionen ist nicht möglich.
18. POWER IN - Kaltgeräteeinbaustecker für das Netzkabel.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
International
Braun
Außenleiter
L
Blau
Neutralleiter
N
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
6
