1.
Lesen Sie die Montageanweisungen zunächst vollständig
durch.
2. Für den Zusammenbau werden zwei bis drei Personen
benötigt.
3. Nehmen Sie sich ausreichend Zeit für die Montage und
schaffen Sie eine ebene Arbeitsfläche von drei bis vier
Quadratmetern.
4.
Legen Sie sich das benötigte Werkzeug in Reichweite.
Eventuell sind Kleinteile wie etwa Griffe bereits vormon-
tiert.
Benötigtes Werkzeug
1 x Kreuzschlitzschraubendreher für die Kreuzschlitz-
schrauben
Grill zusammenbauen

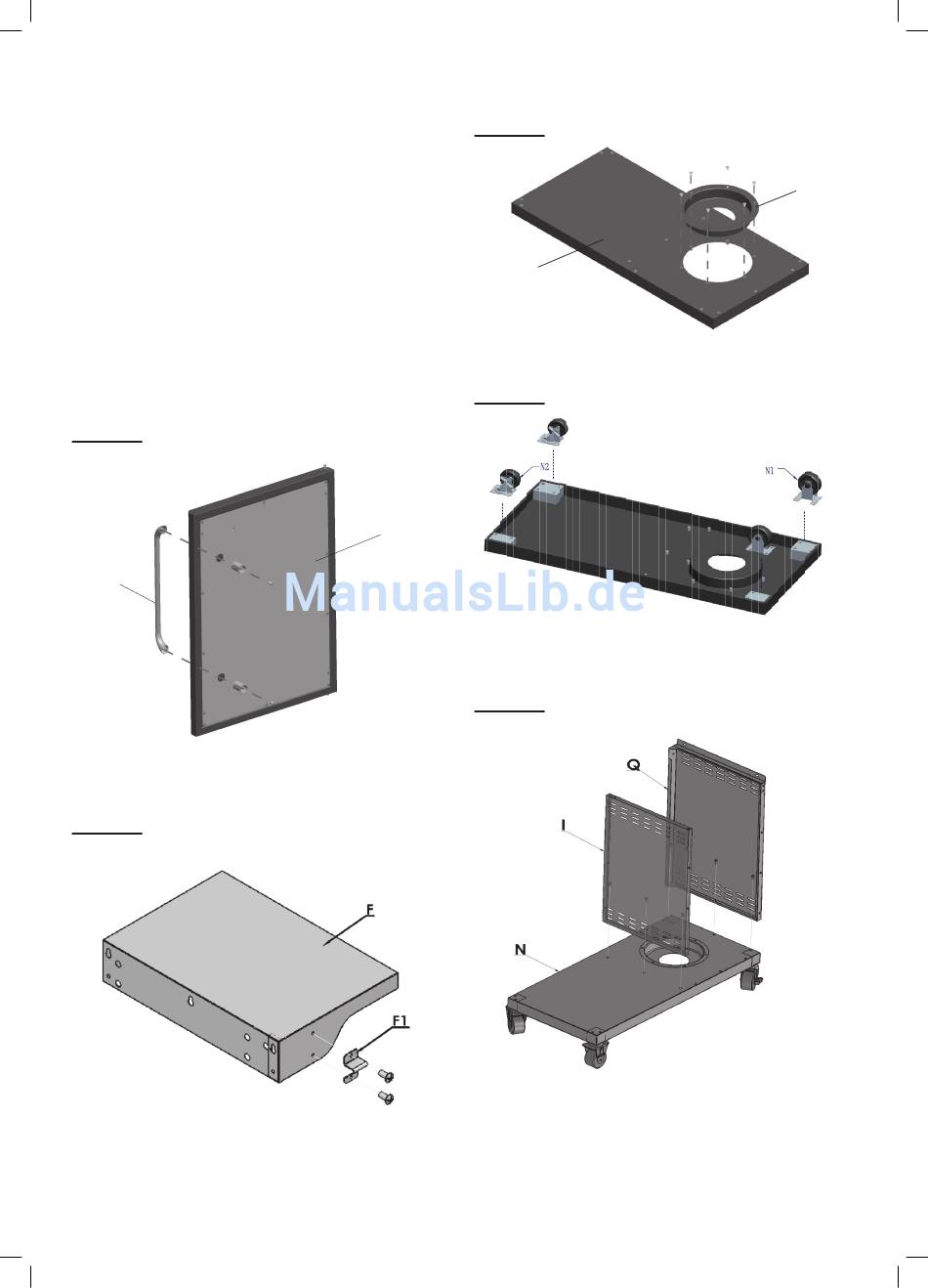

Schritt 1
O
Setzen Sie zuerst die Gummihüllen, die mit dem Türgriff (O) ge-
liefert werden, in die Tür (P). Schrauben Sie dann den Türgriff
mit zwei Kreuzschlitzschrauben 5/32 (2) an der Tür fest.
Schritt 2
Schrauben Sie den Flaschenöffner (F1) mit zwei Kreuzschlitz-
schrauben 5/32 (2) an die rechte Seitenablage (F) .
P130225_TEPRO_BUFFALO_3131_kombi_A4_20131011.indd 7
Schritt 3
N
Schrauben Sie den Gasflaschenträger (N3) mit sechs Kreuz-
schlitzschrauben 1/4 (1) an die Bodenplatte (N).
Schritt 4
P
Schrauben Sie die Rollen mit Bremse (N2) an der linken Seite
und die Rollen ohne Bremse (N1) auf der rechten Seite mit je
vier Kreuzschlitzschrauben 1/4 (1) an der Bodenplatte (N) fest.
Schritt 5
Schrauben Sie die Seitenabdeckung, links (Q) und die Mit-
telwand (I) mit sieben Kreuzschlitzschrauben 1/4 (1) an die
Bodenplatte (N).
N3
7
11/10/13 12:47 PM
