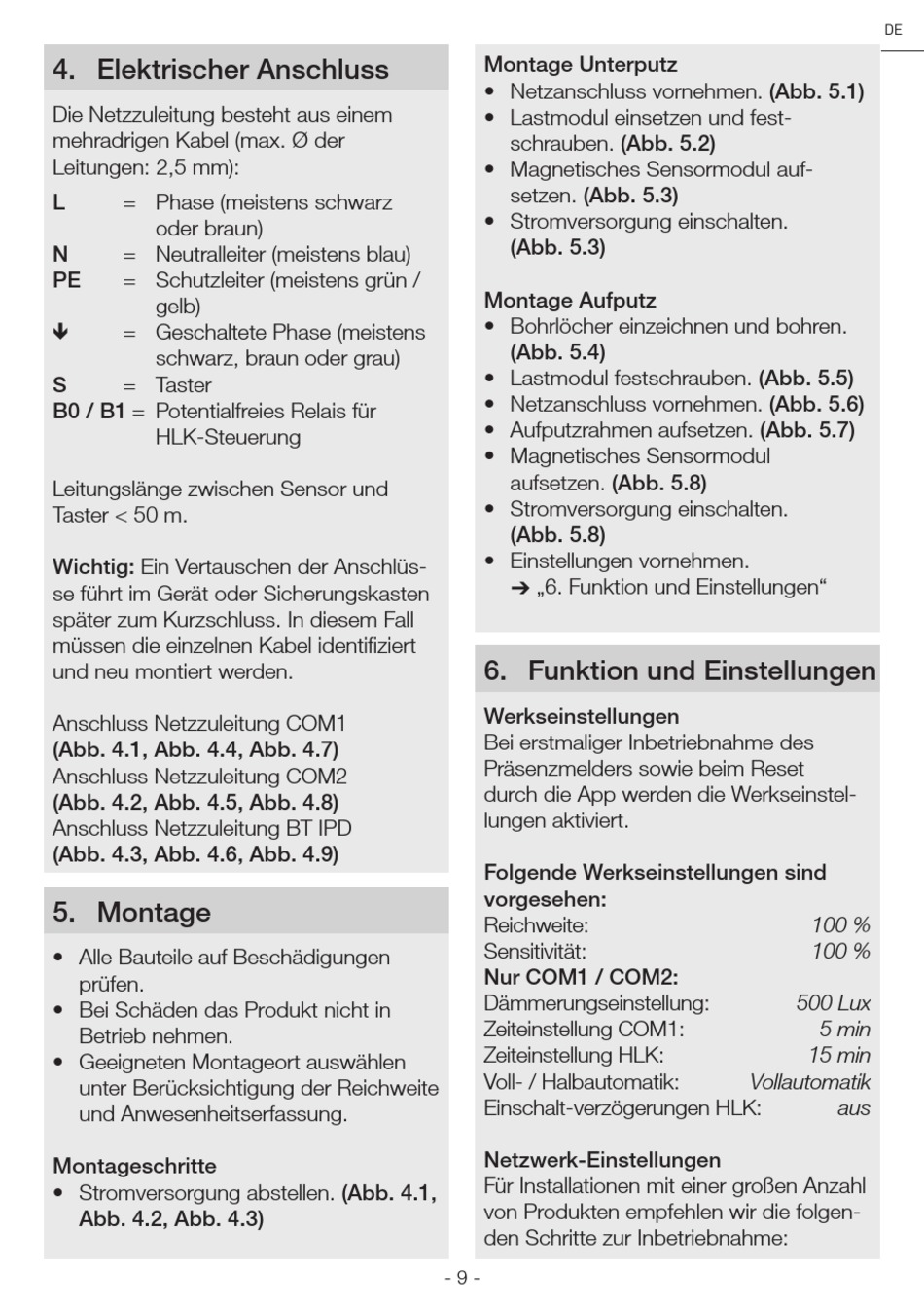

4� Elektrischer Anschluss
Die Netzzuleitung besteht aus einem
mehradrigen Kabel (max. Ø der
Leitungen: 2,5 mm):
= Phase (meistens schwarz
L
oder braun)
N
= Neutralleiter (meistens blau)
PE
= Schutzleiter (meistens grün /
gelb)
= Geschaltete Phase (meistens
schwarz, braun oder grau)
S
= Taster
B0 / B1 = Potentialfreies Relais für
HLK-Steuerung
Leitungslänge zwischen Sensor und
Taster < 50 m.
Wichtig: Ein Vertauschen der Anschlüs-
se führt im Gerät oder Sicherungskasten
später zum Kurzschluss. In diesem Fall
müssen die einzelnen Kabel identifiziert
und neu montiert werden.
Anschluss Netzzuleitung COM1
(Abb� 4�1, Abb� 4�4, Abb� 4�7)
Anschluss Netzzuleitung COM2
(Abb� 4�2, Abb� 4�5, Abb� 4�8)
Anschluss Netzzuleitung BT IPD
(Abb� 4�3, Abb� 4�6, Abb� 4�9)
5� Montage
• Alle Bauteile auf Beschädigungen
prüfen.
• Bei Schäden das Produkt nicht in
Betrieb nehmen.
• Geeigneten Montageort auswählen
unter Berücksichtigung der Reichweite
und Anwesenheitserfassung.
Montageschritte
• Stromversorgung abstellen. (Abb� 4�1,
Abb� 4�2, Abb� 4�3)
Montage Unterputz
• Netzanschluss vornehmen. (Abb� 5�1)
• Lastmodul einsetzen und fest-
schrauben. (Abb� 5�2)
• Magnetisches Sensormodul auf-
setzen. (Abb� 5�3)
• Stromversorgung einschalten.
(Abb� 5�3)
Montage Aufputz
• Bohrlöcher einzeichnen und bohren.
(Abb� 5�4)
• Lastmodul festschrauben. (Abb� 5�5)
• Netzanschluss vornehmen. (Abb� 5�6)
• Aufputzrahmen aufsetzen. (Abb� 5�7)
• Magnetisches Sensormodul
aufsetzen. (Abb� 5�8)
• Stromversorgung einschalten.
(Abb� 5�8)
• Einstellungen vornehmen.
„6. Funktion und Einstellungen"
6� Funktion und Einstellungen
Werkseinstellungen
Bei erstmaliger Inbetriebnahme des
Präsenzmelders sowie beim Reset
durch die App werden die Werkseinstel-
lungen aktiviert.
Folgende Werkseinstellungen sind
vorgesehen:
Reichweite:
Sensitivität:
Nur COM1 / COM2:
Dämmerungseinstellung:
Zeiteinstellung COM1:
Zeiteinstellung HLK:
Voll- / Halbautomatik:
Einschalt -verzögerungen HLK:
Netzwerk-Einstellungen
Für Installationen mit einer großen Anzahl
von Produkten empfehlen wir die folgen-
den Schritte zur Inbetriebnahme:
- 9 -
DE
100 %
100 %
500 Lux
5 min
15 min
Vollautomatik
aus
