Advanced Contact Technology
8 / 12

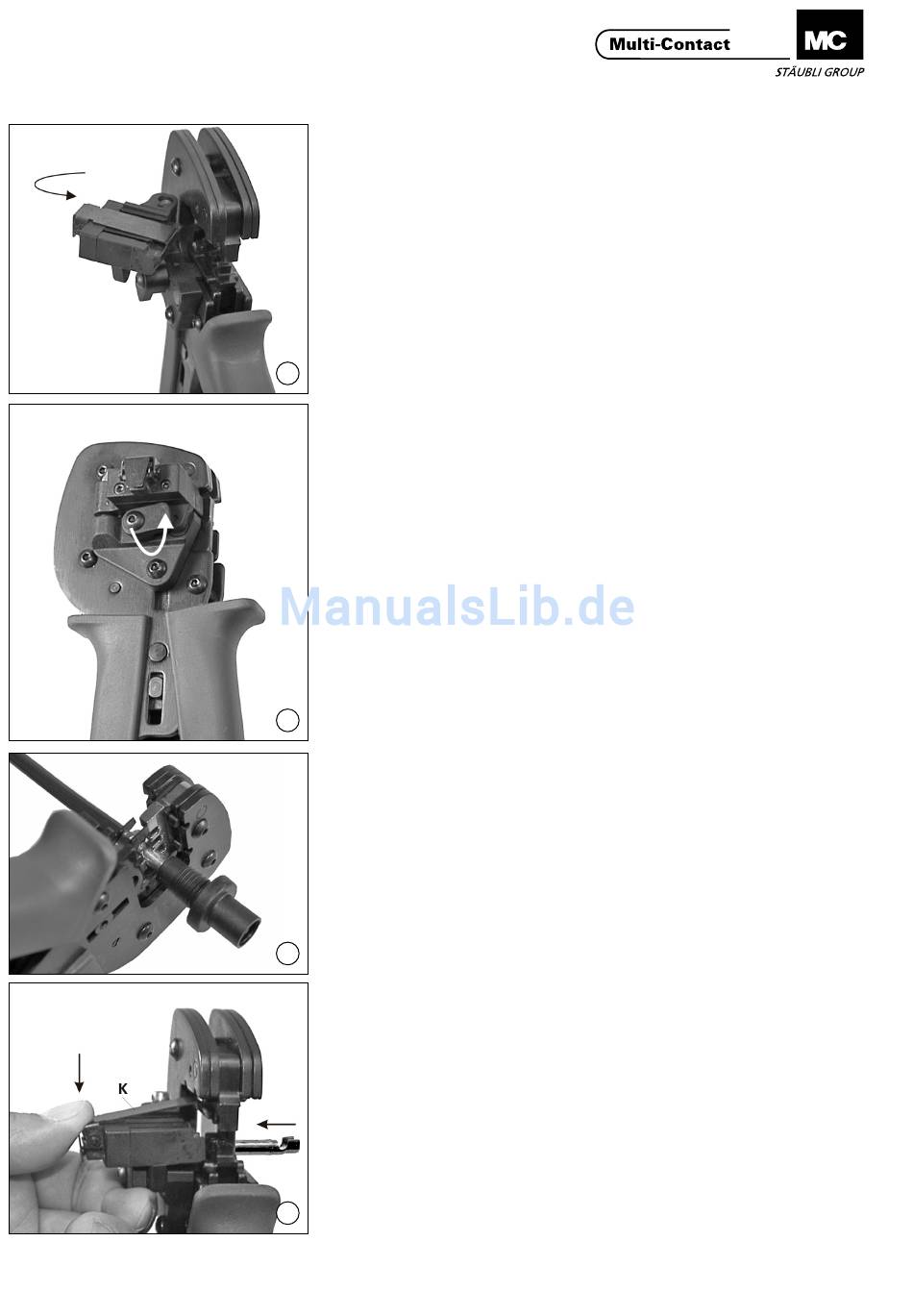

(ill. 23)
Schwenken Sie den Locator um (wird
magnetisch festgehalten).
23
(ill. 24)
Verriegeln Sie den Locator.
Crimpen
Beispiel ADBP3/... und ADSP3/...
24
(ill. 25)
Entfernen Sie den Locator. Führen Sie
das abisolierte Kabel links ein, bis die
Isolation am Crimp-Einsatz anschlägt.
Legen Sie den Kontakt ein und
schliessen Sie die Crimpzange ganz.
Kontrollieren Sie die Vercrimpung
visuell (siehe ill. 23).
25
Beispiel KBT4.../KST4...
(ill. 26)
Öffnen Sie den Klemmbügel K und
halten Sie ihn fest. Legen Sie den Kon-
takt in den passenden Querschnitts-
bereich. Drehen Sie die Crimplaschen
nach oben. Lassen Sie den Klemmbü-
gel K los. Der Kontakt ist fixiert.
26
www.multi-contact.com
(ill. 23)
Rotate the locator (held magnetically)
(ill. 24)
Lock the locator.
Crimping
Example for ADBP3/... and
ADSP3/...
(ill. 25)
Remove the locator. Insert the
stripped cable on the left side until the
insulation comes into contact with the
crimping insert. Close crimping tool
completely.
Check crimp (see ill. 23).
Example for KBT4.../KST4...
(ill. 26)
Open and hold clamping clip K. Insert
contact in the appropriate cross-sec-
tion range of the crimping tool. Turn
contact till crimping tabs face the top.
Release clamping clip K. The contact
is secured.
