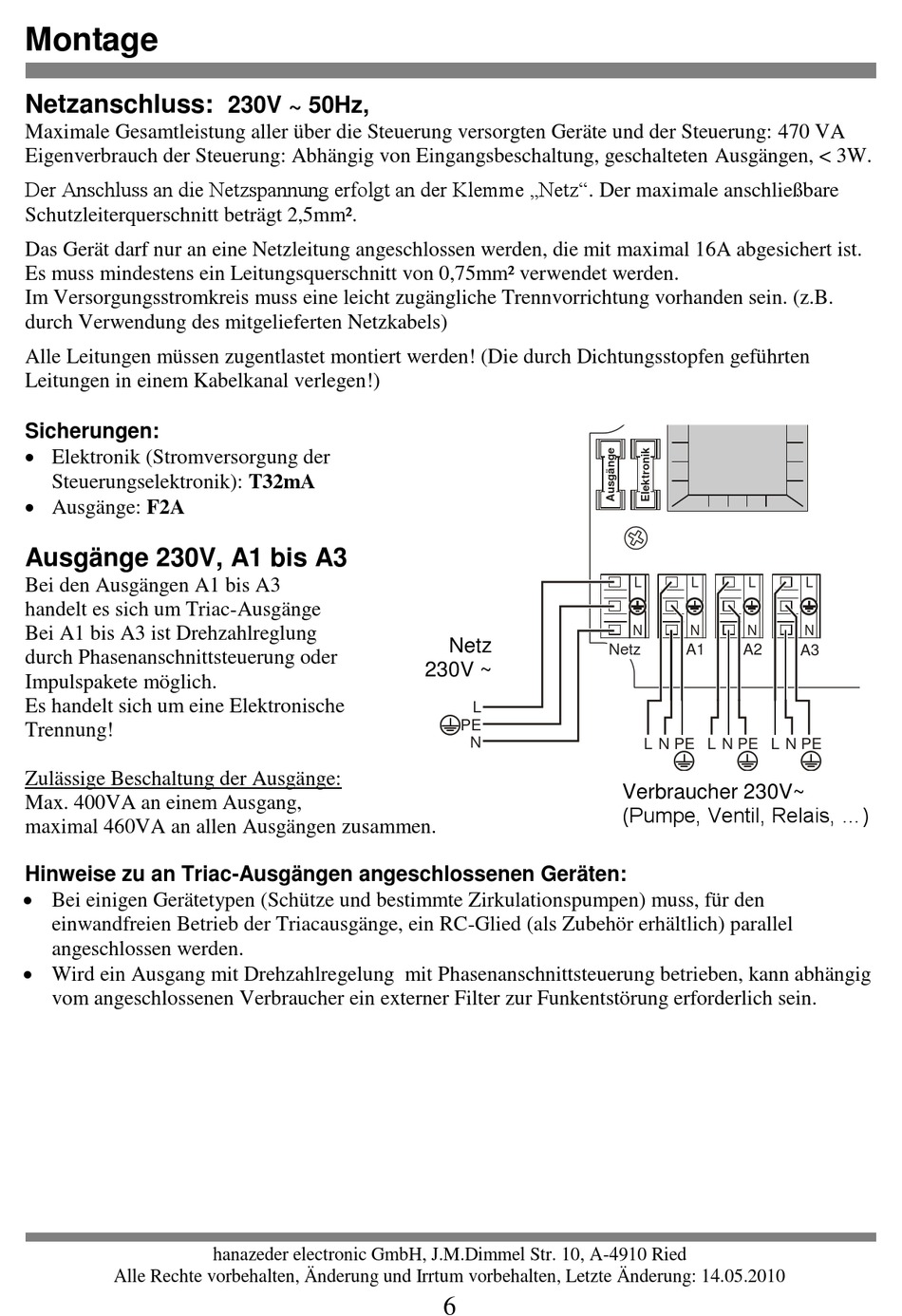

Montage
Netzanschluss:
Maximale Gesamtleistung aller über die Steuerung versorgten Geräte und der Steuerung: 470 VA
Eigenverbrauch der Steuerung: Abhängig von Eingangsbeschaltung, geschalteten Ausgängen, < 3W.
Der Anschluss an die Netzspannung erfolgt an der Klemme „Netz". Der maximale anschließbare
Schutzleiterquerschnitt beträgt 2,5mm².
Das Gerät darf nur an eine Netzleitung angeschlossen werden, die mit maximal 16A abgesichert ist.
Es muss mindestens ein Leitungsquerschnitt von 0,75mm² verwendet werden.
Im Versorgungsstromkreis muss eine leicht zugängliche Trennvorrichtung vorhanden sein. (z.B.
durch Verwendung des mitgelieferten Netzkabels)
Alle Leitungen müssen zugentlastet montiert werden! (Die durch Dichtungsstopfen geführten
Leitungen in einem Kabelkanal verlegen!)
Sicherungen:
Elektronik (Stromversorgung der
Steuerungselektronik): T32mA
Ausgänge: F2A
Ausgänge 230V, A1 bis A3
Bei den Ausgängen A1 bis A3
handelt es sich um Triac-Ausgänge
Bei A1 bis A3 ist Drehzahlreglung
durch Phasenanschnittsteuerung oder
Impulspakete möglich.
Es handelt sich um eine Elektronische
Trennung!
Zulässige Beschaltung der Ausgänge:
Max. 400VA an einem Ausgang,
maximal 460VA an allen Ausgängen zusammen.
Hinweise zu an Triac-Ausgängen angeschlossenen Geräten:
Bei einigen Gerätetypen (Schütze und bestimmte Zirkulationspumpen) muss, für den
einwandfreien Betrieb der Triacausgänge, ein RC-Glied (als Zubehör erhältlich) parallel
angeschlossen werden.
Wird ein Ausgang mit Drehzahlregelung mit Phasenanschnittsteuerung betrieben, kann abhängig
vom angeschlossenen Verbraucher ein externer Filter zur Funkentstörung erforderlich sein.
Alle Rechte vorbehalten, Änderung und Irrtum vorbehalten, Letzte Änderung: 14.05.2010
230V ~ 50Hz,
hanazeder electronic GmbH, J.M.Dimmel Str. 10, A-4910 Ried
Netz
230V ~
L
PE
N
6
L
L
L
N
N
N
Netz
A1
A2
L N PE L N PE L N PE
Verbraucher 230V~
(Pumpe, Ventil, Relais, ...)
L
N
A3
