Einstellen, Solaranlagen

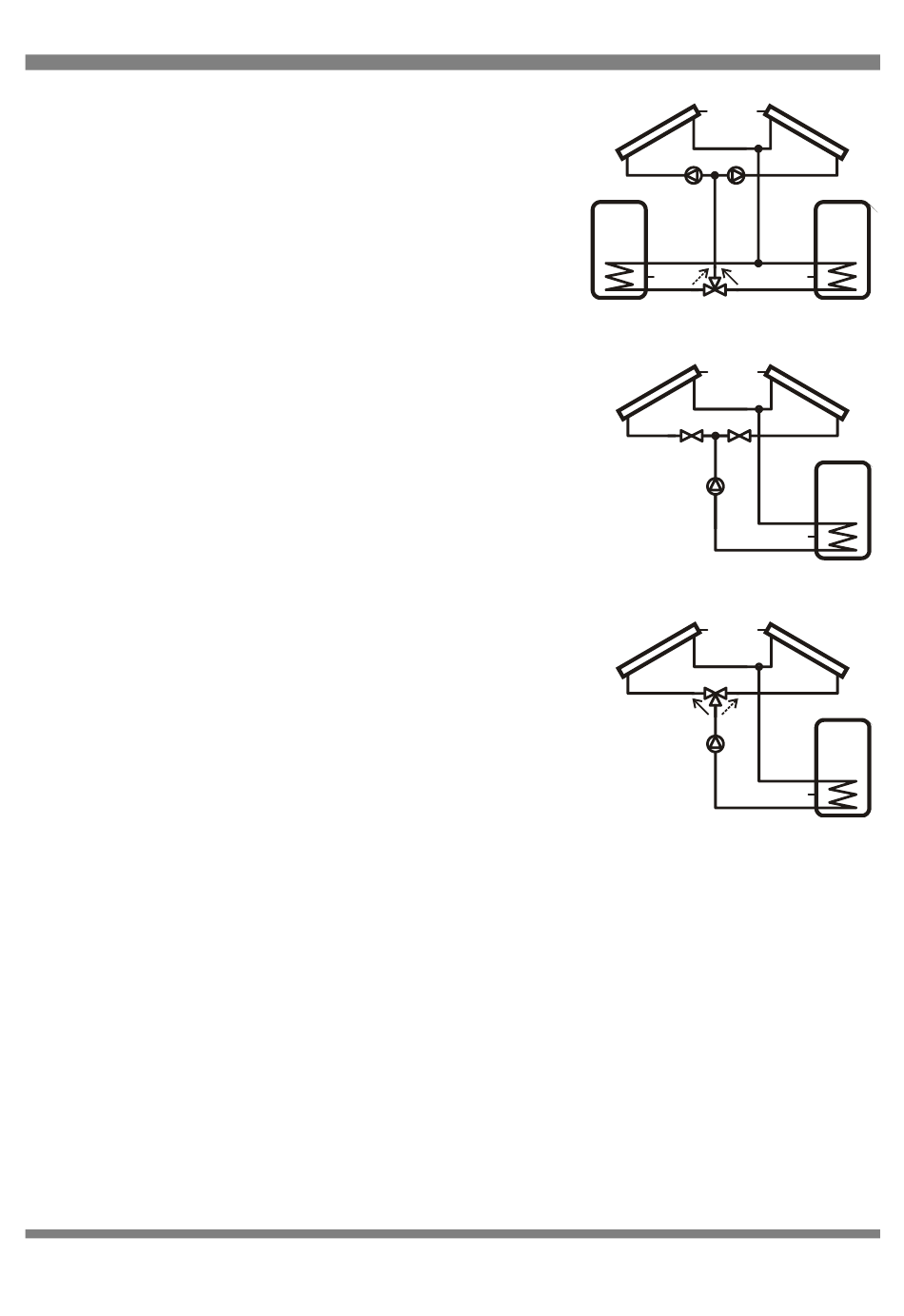

Beispiel: Ost/West Anlage mit 2 Kollektor-Pumpen
Bei A1/A2 werden die Einstellungen für die Ladung von
Speicher 1 vorgenommen (F1/F5 > F7), läuft nur A1 oder
A2, wird über die Ruhestellung des Ventils Speicher 1
beladen.
Bei A3 werden die Einstellungen für die Ladung von
Speicher 2 vorgenommen (F1/F5 > F8), A1 und A2 werden
automatisch bei A3 nach Bedarf mit geschaltet.
Beispiel: Ost/West Anlage mit 2 Ventilen
Bei A3 werden die Einstellungen für die Ladung des
Speichers vorgenommen (F1/F5 > F8). A1 und A2 werden
bei A3 automatisch mitgeschaltet.
Da A1 und A2 nur einschalten sollen, wenn A3 aktiv ist,
kann als Verbraucherfühler z.B. F8 und die MaxTmp auf 0
.
gestellt werden
Beispiel: Ost/West Anlage mit einem Umschaltventil
Wie bei Verwendung von 2 Ventilen, die
Kollektordifferenz muss allerdings 0 sein, damit nicht
beide Ausgänge gleichzeitig schalten.
Je nach Ventil und Einbau werden A1 und A2 oder nur
einer der beiden Angeschlossen.
