HAWA Frontslide 140 Matic Telescopic 2 Planungs- Und Montageanleitung Seite 40

Hawa Frontslide 60 Matic Telescopic 2 100 Matic Telescopic 2 140 Matic Telescopic 2
9.8

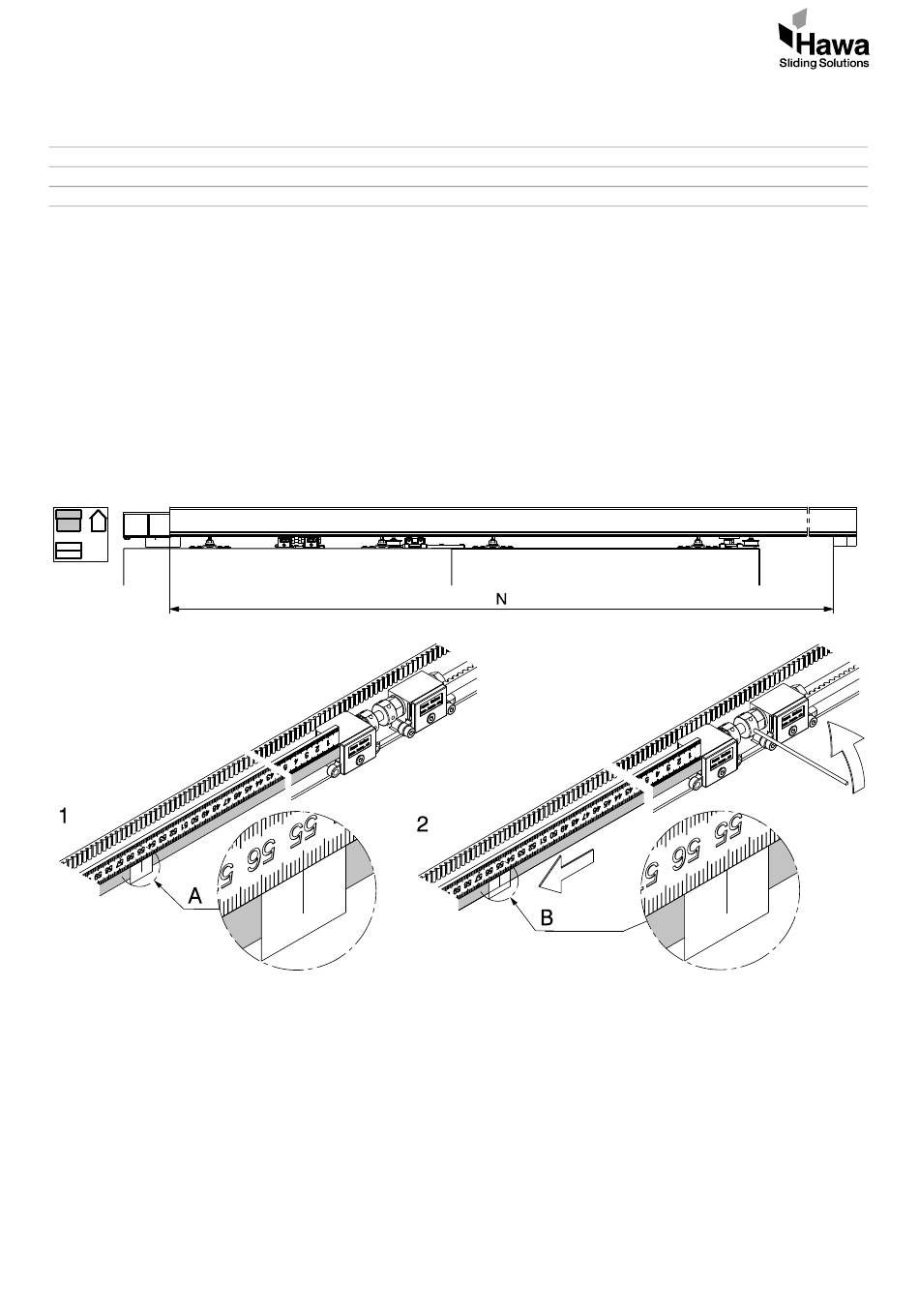

DE Montage: Zahnriemen spannen
FR Montage: mise sous tension de la courroie dentée
EN Assembly: Tensioning the toothed belt
1 DE
- Abstand «N» messen (z. B. N = 4,50 m)
- «Mass vor dem Spannen» aus Tabelle entnehmen
( 550 mm)
- Markierung anbringen (bei 550 mm)
FR - Mesurer la distance « N » (par ex., N = 4,50 m)
- Relever dans le tableau la « dimension avant la mise
sous tension » (550 mm)
- Apposer un marquage (à 550 mm)
EN
- Measure the distance "N" (e.g. N = 4.50 m (1'5 "))
- Reference the "dimension before tensioning" from the
table (550 mm (1'9 "))
- Apply the indicator mark (at 550 mm (1'9 "))
40/48
23
---- -
32
21
---- -
32
21
---- -
32
2 DE
- Zahnriemen 0.5 mm spannen («Mass nach dem
Spannen» = 550,5 mm)
- Markierung entfernen
FR - Tendre la courroie dentée sur 0,5 mm
(« dimension après la mise sous tension »
= 550,5 mm)
- Retirer le marquage
EN
- Tension the toothed belt by 0.5 mm ( ")
("dimension after tensioning" =
11
550.5 mm (1'9 " ))
---- -
16
- Remove the indicator mark
1
---- -
32
