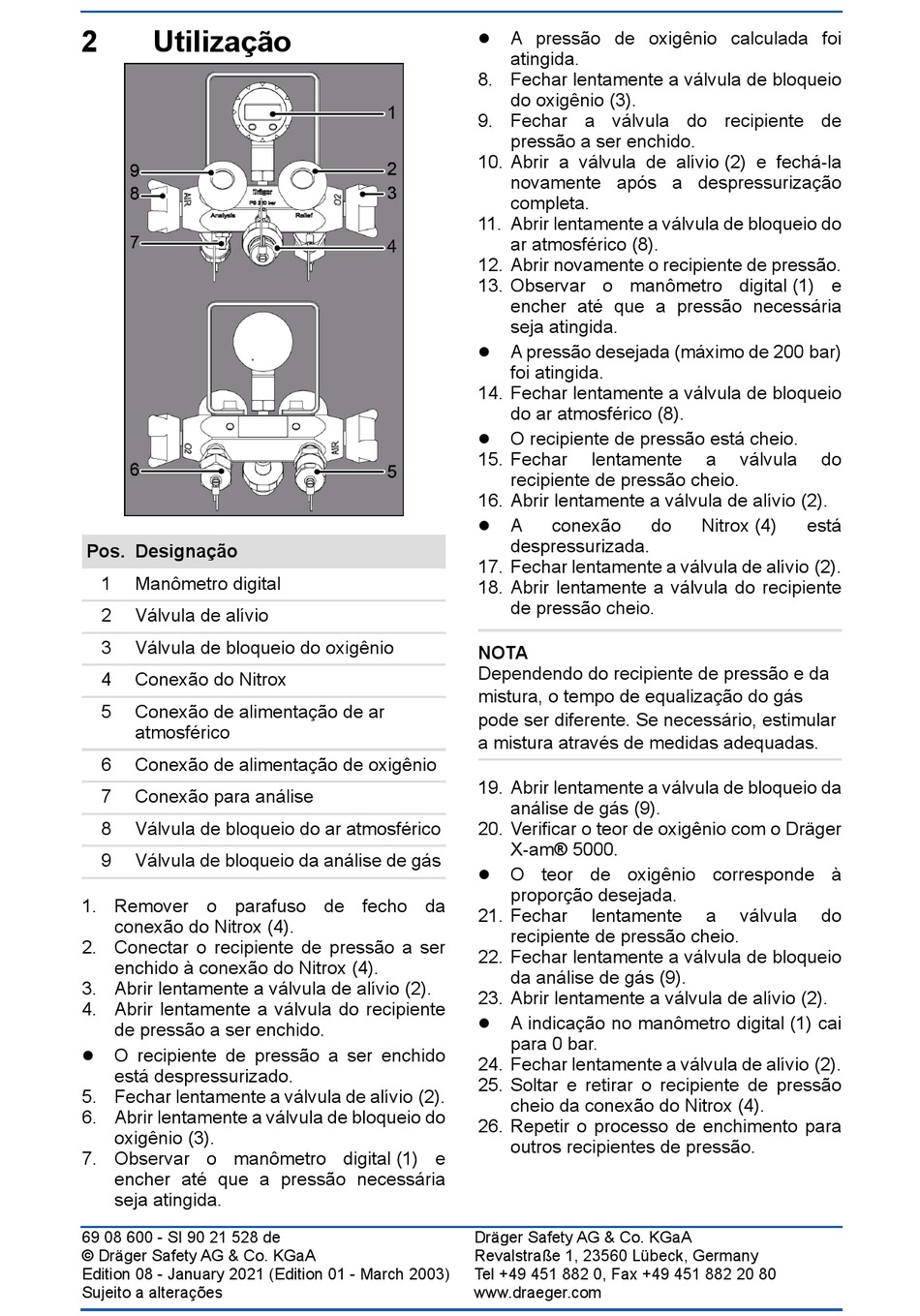

Dräger Nitrox 200 Kurzanweisung Seite 14

2 Utilização
Pos. Designação
1 Manômetro digital
2 Válvula de alívio
3 Válvula de bloqueio do oxigênio
4 Conexão do Nitrox
5 Conexão de alimentação de ar
atmosférico
6 Conexão de alimentação de oxigênio
7 Conexão para análise
8 Válvula de bloqueio do ar atmosférico
9 Válvula de bloqueio da análise de gás
1. Remover o parafuso de fecho da
conexão do Nitrox (4).
2. Conectar o recipiente de pressão a ser
enchido à conexão do Nitrox (4).
3. Abrir lentamente a válvula de alívio (2).
4. Abrir lentamente a válvula do recipiente
de pressão a ser enchido.
O recipiente de pressão a ser enchido

está despressurizado.
5. Fechar lentamente a válvula de alívio (2).
6. Abrir lentamente a válvula de bloqueio do
oxigênio (3).
7. Observar o manômetro digital (1) e
encher até que a pressão necessária
seja atingida.
69 08 600 - SI 90 21 528 de
© Dräger Safety AG & Co. KGaA
Edition 08 - January 2021 (Edition 01 - March 2003)
Sujeito a alterações
A pressão de oxigênio calculada foi

atingida.
8. Fechar lentamente a válvula de bloqueio
do oxigênio (3).
9. Fechar a válvula do recipiente de
pressão a ser enchido.
10. Abrir a válvula de alívio (2) e fechá-la
novamente após a despressurização
completa.
11. Abrir lentamente a válvula de bloqueio do
ar atmosférico (8).
12. Abrir novamente o recipiente de pressão.
13. Observar o manômetro digital (1) e
encher até que a pressão necessária
seja atingida.
A pressão desejada (máximo de 200 bar)

foi atingida.
14. Fechar lentamente a válvula de bloqueio
do ar atmosférico (8).
O recipiente de pressão está cheio.

15. Fechar lentamente
recipiente de pressão cheio.
16. Abrir lentamente a válvula de alívio (2).
A conexão

despressurizada.
17. Fechar lentamente a válvula de alívio (2).
18. Abrir lentamente a válvula do recipiente
de pressão cheio.
NOTA
Dependendo do recipiente de pressão e da
mistura, o tempo de equalização do gás
pode ser diferente. Se necessário, estimular
a mistura através de medidas adequadas.
19. Abrir lentamente a válvula de bloqueio da
análise de gás (9).
20. Verificar o teor de oxigênio com o Dräger
X-am® 5000.
O teor de oxigênio corresponde à

proporção desejada.
21. Fechar lentamente
recipiente de pressão cheio.
22. Fechar lentamente a válvula de bloqueio
da análise de gás (9).
23. Abrir lentamente a válvula de alívio (2).
A indicação no manômetro digital (1) cai

para 0 bar.
24. Fechar lentamente a válvula de alívio (2).
25. Soltar e retirar o recipiente de pressão
cheio da conexão do Nitrox (4).
26. Repetir o processo de enchimento para
outros recipientes de pressão.
